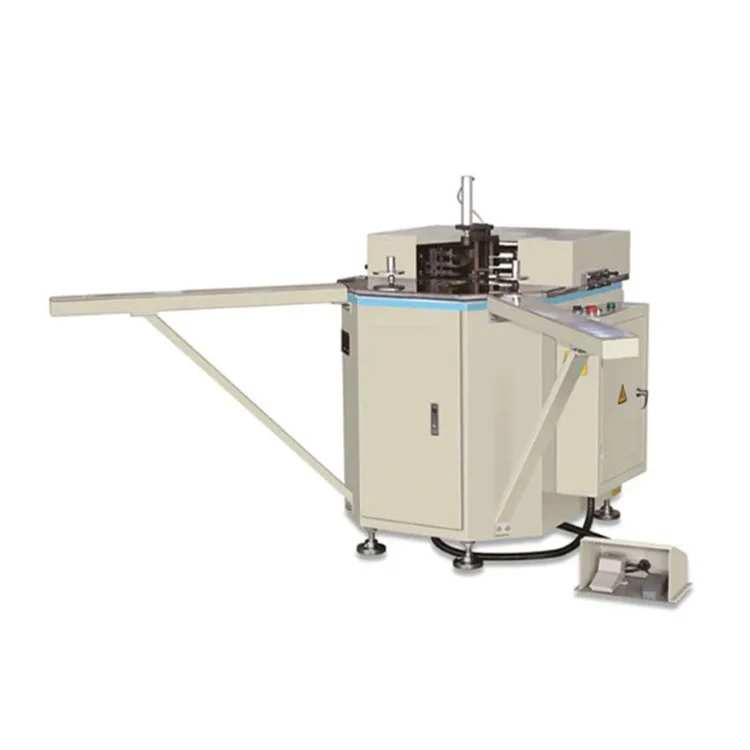

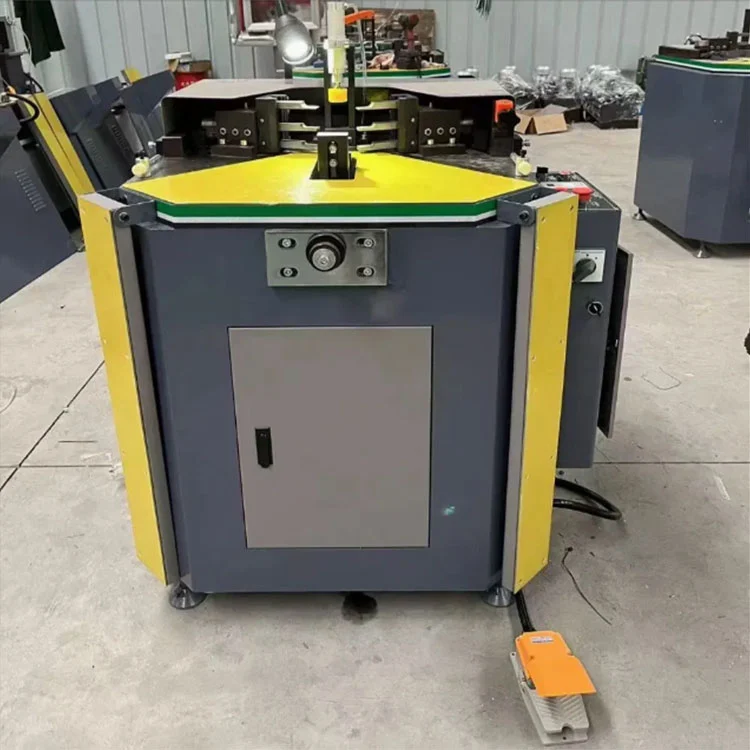

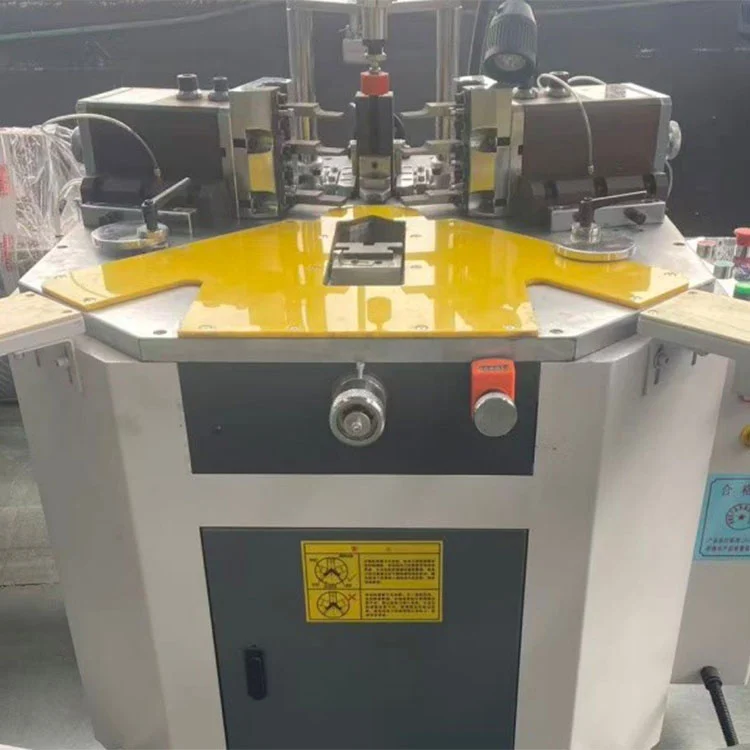

100mm*3500mm دو سر ایلومینیم ونڈو ڈور کارنر کمبائننگ مشین
Lebulang برانڈ 100mm*3500mm ٹو ہیڈز ایلومینیم ونڈو ڈور کارنر کمبائننگ مشین (جسے ڈبل ہیڈ کارنر کرمپنگ مشین بھی کہا جاتا ہے) ایک نیم خودکار ہائیڈرولک یونٹ ہے جو کھڑکی اور دروازے کی پیداوار میں ایلومینیم پروفائلز کے 90° کارنر کرمپنگ کے لیے ڈیزائن کیا گیا ہے۔ یہ ایک چکر میں دو کونوں کو ختم کرتا ہے، پروفائل کی چوڑائی 100 ملی میٹر اور زیادہ سے زیادہ فریم کی لمبائی 3500 ملی میٹر تک سپورٹ کرتا ہے، اعلی طاقت والے ایلومینیم فریموں کے درمیانے سے بڑے بیچ مینوفیکچرنگ کے لیے مثالی ہے۔ ہماری فیکٹری چین میں ہے۔
ایلومینیم کی کھڑکی اور دروازے کے فریموں کے 90° کارنر کرمپنگ کے لیے ڈیزائن کیا گیا، یہ ڈبل ہیڈ ہائیڈرولک یونٹ ایک ہی چکر میں دو کونوں کو مکمل کرتا ہے۔ پروفائل کی چوڑائی کی گنجائش 100 ملی میٹر تک پہنچ جاتی ہے، اور زیادہ سے زیادہ فریم کی لمبائی 3500 ملی میٹر ہے۔ کم از کم فریم کا سائز 450 × 450 ملی میٹر ہے، جو معیاری اور اعتدال سے بڑے دونوں اسمبلیوں کا احاطہ کرتا ہے۔
ہائیڈرولک نظام 15 اور 18 MPa کے درمیان درجہ بند دباؤ فراہم کرتا ہے، جس سے تنگ، خلا سے پاک کونے کے جوڑوں کے لیے مستقل کرمپنگ قوت پیدا ہوتی ہے۔ دو سر بیک وقت کام کرتے ہیں، جو سنگل ہیڈ متبادل کے مقابلے میں سائیکل کا وقت کم کرتا ہے۔ نیومیٹک کلیمپ کرمپنگ شروع ہونے سے پہلے مشغول ہوجاتے ہیں، پری تناؤ کو لاگو کرتے ہیں جو پروفائل کو اپنی جگہ پر رکھتا ہے اور شمولیت کے عمل کے دوران بگاڑ کو روکنے میں مدد کرتا ہے۔

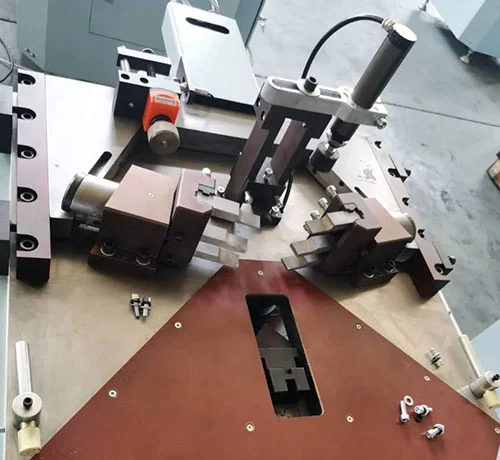

پوزیشننگ اور ٹولنگ ایڈجسٹمنٹ مکینیکل ہیں۔ اندرونی اور بیرونی لوکٹنگ بلاکس عمودی طور پر شفٹ ہوتے ہیں، اور کرمپنگ چھریوں کو آگے سے پیچھے کے ساتھ ساتھ بائیں سے دائیں جگہ پر رکھا جا سکتا ہے۔ نقل و حرکت کی یہ حد مشین کو مختلف پروفائل کراس سیکشنز کے مطابق ڈھالنے کی اجازت دیتی ہے بغیر ہر شکل کے لیے وقف شدہ ٹولنگ کی ضرورت ہوتی ہے۔ لکیری گائیڈز حرکت پذیر اسمبلیوں کو لے جاتے ہیں، کونے کے امتزاج کی درستگی کو ±0.1 ملی میٹر کے اندر اور 0.15 ملی میٹر سے نیچے سیون کی خرابی کو برقرار رکھتے ہیں۔
یہ یونٹ 380V تھری فیز سپلائی پر چلتا ہے اور 1.5 کلو واٹ پاور حاصل کرتا ہے۔ ایک 20L ہائیڈرولک آئل ٹینک کرمپنگ سرکٹ کو سپورٹ کرتا ہے، اور کام کرنے والا ہوا کا دباؤ 0.5 اور 0.8 MPa کے درمیان رہتا ہے۔ عام استعمال میں کیسمنٹ، سلائیڈنگ، اور تھرمل بریک ونڈو فریم، ایلومینیم ڈور پینل اسمبلی، اور پردے کی دیوار کی تعمیر میں 90° ملین یا ٹرانسوم شامل ہیں۔ مشین فٹ پرنٹ کی پیمائش 1200 × 1100 × 1300 ملی میٹر ہے۔
Lebulang مشین، جس نے تقریباً 30 سالوں سے اپنی چائنا فیکٹری میں ایلومینیم پروفائل پروسیسنگ کا سامان تیار کیا ہے، اس کونے کو ملانے والی مشین کو CE سرٹیفیکیشن فراہم کرتی ہے۔ اپنی مرضی کے مطابق OEM کنفیگریشن دستیاب ہیں، اور سامان براہ راست فیکٹری کی بنیاد پر فراہم کیا جاتا ہے۔ ڈیزائن سادہ روزانہ کی دیکھ بھال کے لیے بنایا گیا ہے، اور بغیر کسی اضافی چارج کے ریموٹ انسٹالیشن گائیڈنس شامل ہے۔
100 ملی میٹر*3500mm دو سر ایلومینیم ونڈو ڈور کارنر کمبائننگ مشین
- دو سروں کا بیک وقت کرمپنگکی ایک شاٹ تکمیلدو 90° کونے; 2× کارکردگی بمقابلہ سنگل ہیڈ مشینیں، بڑے پیمانے پر پیداوار کے لیے بہترین۔
- ✅ 100mm×3500mm بڑی صلاحیتپروفائل کی زیادہ سے زیادہ چوڑائی100 ملی میٹر، فریم کی زیادہ سے زیادہ لمبائی3500 ملی میٹر; کم از کم فریم سائز450 × 450 ملی میٹر، معیاری اور بڑے ایلومینیم فریموں میں فٹ بیٹھتا ہے۔
- ✅ ہیوی ڈیوٹی ہائیڈرولک سسٹمشرح شدہ دباؤ15--18MPa، مضبوط کرمپنگ فورس سخت، خلا سے پاک کونے کے کنکشن کو یقینی بناتی ہے۔

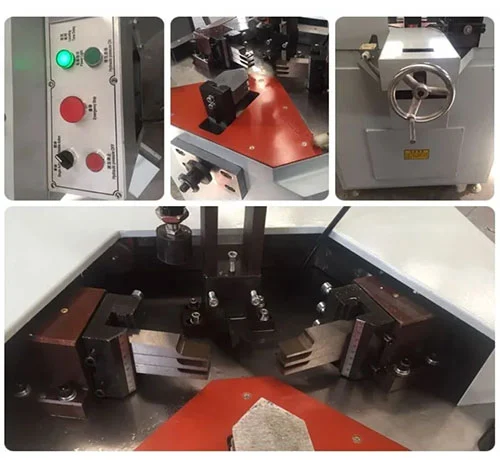

- ✅ صحت سے متعلق ایڈجسٹ ایبل پوزیشننگاندرونی/بیرونی پوزیشننگ بلاکساوپر/نیچے سایڈست; کچلنے والی چاقوسامنے / پیچھے، بائیں / دائیں سایڈستپروفائل کے مختلف حصوں کے لیے۔
- ✅ نیومیٹک کلیمپنگ اور پری ٹینشنپری ٹینشن کے ساتھ آٹو کلیمپنگ پروفائل کی خرابی کو روکتا ہے۔ درست 90 ° زاویوں اور تنگ سیون کو یقینی بناتا ہے۔
- ✅ اعلی درستگی والے لکیری گائیڈزہموار، مستحکم تحریک؛ کونے کے امتزاج کی درستگی±0.1 ملی میٹر, مسلسل اخترن صحت سے متعلق.

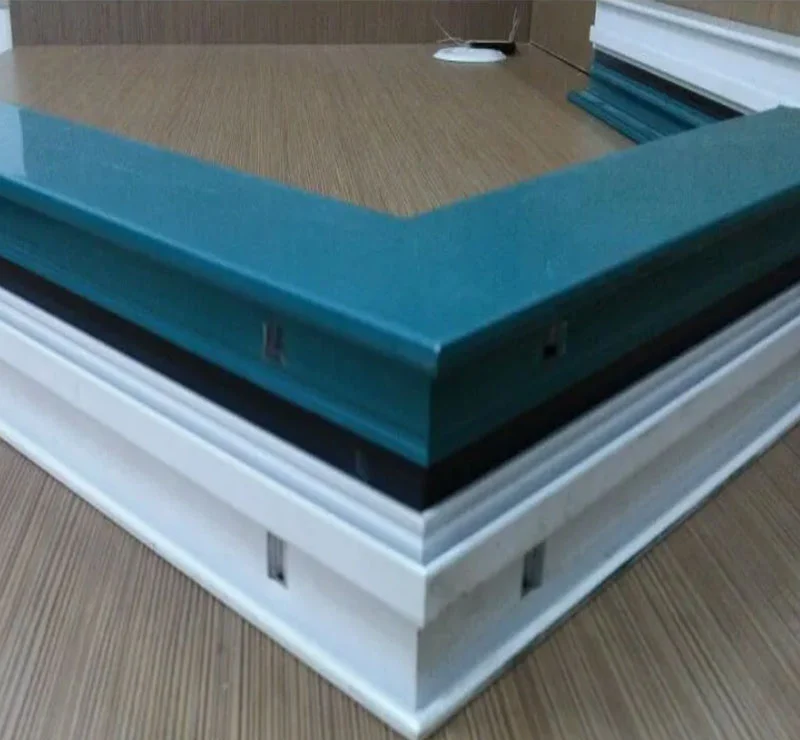

100 ملی میٹر*3500mm دو سر ایلومینیم ونڈو ڈور کارنر کمبائننگ مشین، ایلومینیم ونڈو ڈور کے لیے ونڈو مشین کارنر کمبائننگ مشین کے ورکنگ نمونے
تکنیکی وضاحتیں
| وولٹیج | 380V/50HZ |
| طاقت | 1.5KW |
| آئل ٹینک کی گنجائش | 20L |
| پروفائل کی چوڑائی | 90 ملی میٹر |
| شرح شدہ تیل کا دباؤ | 15 ایم پی اے |
| ہوا کا دباؤ | 0.5-0.8Mpa |
| سیون کی خرابی۔ | <0.15 ملی میٹر |
| طول و عرض | 1200x1100x1300mm |
درخواست کے منظرنامے۔
ایلومینیم ونڈو مینوفیکچرنگ
کیسمنٹ، سلائیڈنگ، اور تھرمل بریک ونڈو فریم کارنر کرمپنگ۔
ایلومینیم دروازے کی پیداوار
داخلہ، بالکونی، اور فائر پروف ایلومینیم ڈور فریم اسمبلی۔
پردے کی دیوار اور اگواڑے کی پروفائلز
ملیون، ٹرانسوم، اور بیرونی پینل 90° کارنر کا امتزاج۔
درمیانے اور بڑے کارخانے۔
اعلی پیداوار کے مطالبات کے ساتھ بڑے پیمانے پر پیداوار کے لیے سرمایہ کاری مؤثر۔
اکثر پوچھے گئے سوالات
سوال: کیا Zhonglin CNC کا سامان مختلف ضروریات کو پورا کر سکتا ہے (مثال کے طور پر، دروازے/کھڑکی کے فریم اور المونیم کے پردے کی دیوار کی پروفائلز)؟
A: ہاں۔ ہم ذہین دروازہ/کھڑکی، ایلومینیم پردے کی دیوار/صنعتی ایلومینیم کا سامان اور حسب ضرورت حل پیش کرتے ہیں۔ G20/G50 ورک سٹیشن دروازے/کھڑکی کے مکمل عمل کو ہینڈل کرتا ہے۔ ZLSJ-HCNC نے پردے کی دیوار کی پروفائلز کو کاٹ دیا (45°-135°)۔ ہم سامان کو آپ کے عمل سے ملاتے ہیں۔
سوال: پیچیدہ آپریشن کے بارے میں فکر مند ہیں اور خریداری کے بعد بہت سے ہنر مند کارکنوں کی ضرورت ہے؟ جنان کا حل کیا ہے؟
A: ہمارے کارخانہ دار ڈیزائن اور سروس کے ذریعے حد کو کم کرتے ہیں۔ آلات میں "فول پروف آپریشن" ہے (آٹو ڈیٹا کی شناخت، کوئی پیچیدہ پروگرامنگ نہیں)۔ ہم ہنر مند کارکنوں پر انحصار کم کرنے کے لیے مفت تربیت، تنصیب کی رہنمائی اور ریموٹ سروس فراہم کرتے ہیں۔
سوال: آپ کے آلات کی پروسیسنگ کی درستگی اور استحکام کے بارے میں کیا خیال ہے (ہماری مصنوعات کے معیار اور کارکردگی کے لیے اہم ہے)؟
A: ہم "درستگی، وشوسنییتا، پیشہ ورانہ مہارت" کی پیروی کرتے ہیں۔ ہارڈ ویئر: 100+ اعلیٰ درجے کی مشینیں (مثلاً، مشینی مراکز) اور اعلیٰ برانڈ کے بنیادی حصے (HIWIN، Schnider)؛ کچھ سامان میں ±0.02mm ریپیٹ پوزیشننگ، ±0.1mm کٹنگ، ±0.05mm کی گھسائی کی درستگی ہوتی ہے۔ عمل: ڈائمنڈ ٹولز، سروو سسٹم، کاسٹنگ ڈھانچہ اور آٹو لیزر پاور ایڈجسٹمنٹ۔ سبھی دوبارہ کام سے گریز کرتے ہیں، مستحکم معیار کو یقینی بناتے ہیں اور کارکردگی کو بڑھاتے ہیں۔
