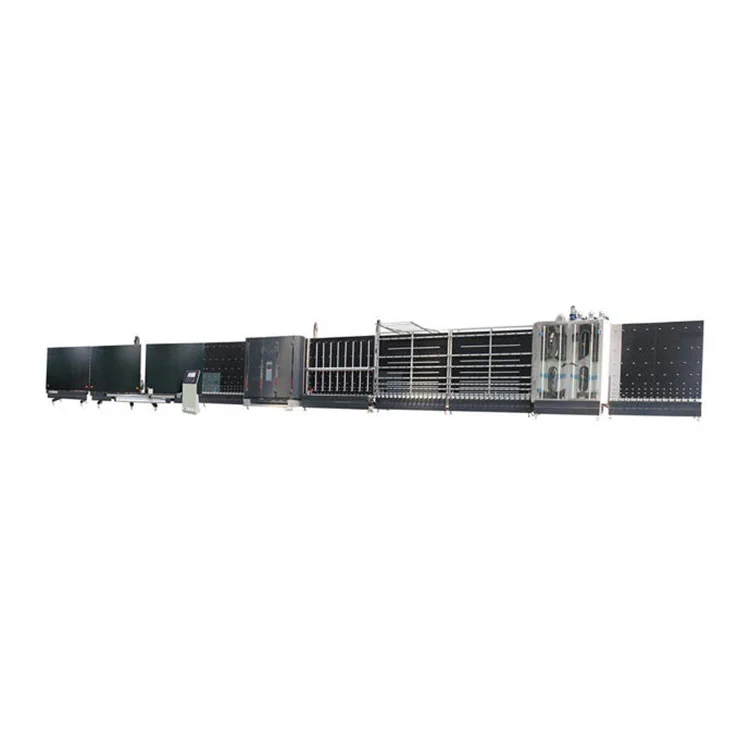

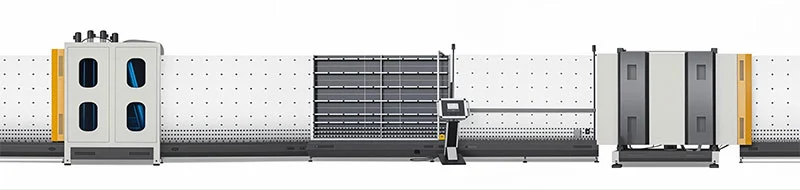

2500 عمودی موصل شیشے کی دھلائی اور خشک کرنے والی مشین

بنیادی خصوصیات

1. ٹچ اسکرین HMI کے ساتھ PLC کنٹرول:پوری2500 عمودی موصل شیشے کی دھلائی اور خشک کرنے والی مشینایک واحد ٹچ اسکرین انٹرفیس کے ذریعے منظم کیا جاتا ہے۔ آپریٹرز پینل سے دھونے کی رفتار، پانی کا درجہ حرارت، خشک کرنے کا درجہ حرارت اور کنویئر کی سمت سیٹ کر سکتے ہیں۔ ریئل ٹائم اسٹیٹس انڈیکیٹرز ہر سیکشن کی ورکنگ کنڈیشن دکھاتے ہیں، اور اگر پیرامیٹر سیٹ رینج سے ہٹ جاتے ہیں تو الارم کے پیغامات ظاہر ہوتے ہیں۔
2. ڈبل اور ٹرپل گلیزنگ سپورٹ:لائن سنگل شیشے کی چادروں کے ساتھ ساتھ ڈبل گلیزڈ اور ٹرپل گلیزڈ یونٹس پر کارروائی کرتی ہے۔ سائز کی تبدیلی کو کنویئر گائیڈز کو ایڈجسٹ کرکے اور شیشے کے نئے طول و عرض کے لیے ذخیرہ شدہ پیرامیٹر سیٹ کو منتخب کرکے سنبھالا جاتا ہے۔
3. خودکار کم ای فلم کی شناخت:واشنگ سیکشن کے اندراج پر آپٹیکل سینسر لیپت اور لو-E شیشے کی سطحوں کا پتہ لگاتے ہیں۔ سسٹم برش کے دباؤ کو ایڈجسٹ کر سکتا ہے یا آپریٹر کو الرٹ کر سکتا ہے اگر کوئی پین کوٹڈ سائیڈ کے ساتھ غلط سمت کا سامنا کرنا پڑتا ہے، جس سے واش سائیکل کے دوران کوٹنگ کو ہونے والے نقصان کو روکنے میں مدد ملتی ہے۔

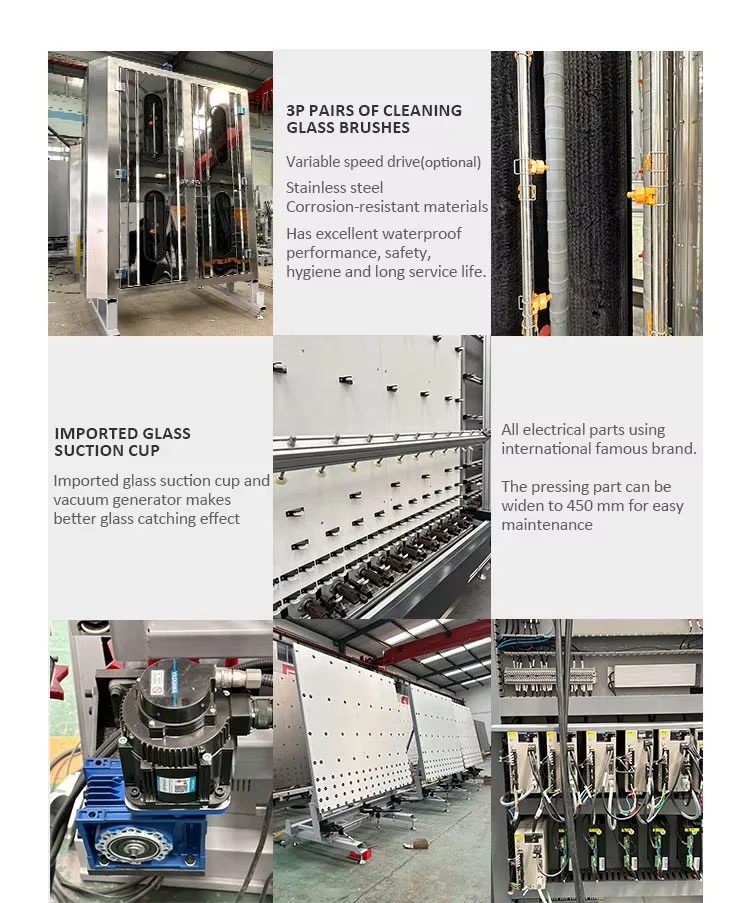

4. شیشے سے نمٹنے کے اجزاء:ویکیوم جنریٹر کے ساتھ جوڑے ہوئے امپورٹڈ سکشن کپ دھونے، خشک کرنے اور اسمبلی کے مراحل کے درمیان منتقلی کے دوران شیشے کے پینوں کو اٹھانے اور پوزیشن دینے کے لیے گرفت کی قوت فراہم کرتے ہیں۔
5. سنکنرن مزاحم تعمیر:بیرونی تحفظ کے پینلز کا علاج الیکٹرو سٹیٹک پلاسٹک اسپرے سے کیا جاتا ہے۔ پانی کے رابطے میں اندرونی صفائی کے حصے کے اجزاء 304 سٹینلیس سٹیل اور دیگر سنکنرن مزاحم مواد سے بنائے گئے ہیں۔
6. بین الاقوامی سطح پر حاصل کردہ برقی اجزاء:رابطہ کار، ریلے، سینسرز، اور ڈرائیوز قائم کردہ بین الاقوامی مینوفیکچررز کے ذریعے فراہم کیے جاتے ہیں، جس میں پارٹ نمبرز اور وضاحتیں مشین مینوئل میں درج کی گئی ہیں تاکہ دوبارہ ترتیب کو آسان بنایا جا سکے۔
7. چوڑا دبانے والا سیکشن:پریسنگ ایریا 450 ملی میٹر کی چوڑائی میں بنایا گیا ہے، جو آپریٹرز کو آس پاس کے گارڈز یا پینلز کو ہٹائے بغیر معمول کی جانچ کرنے کے لیے کافی جگہ فراہم کرتا ہے۔
8. پہننے والے حصوں کے لئے پلٹائیں کھلا ڈیزائن:دبانے والے سیکشن پینلز پر قلابے لگے ہوئے ہیں اور انہیں ٹولز کے بغیر کھولا جا سکتا ہے، جو عام طور پر تبدیل کی جانے والی اشیاء جیسے سیل اور گائیڈ رولرس تک براہ راست رسائی فراہم کرتا ہے۔

تکنیکی وضاحتیں

ورک فلو

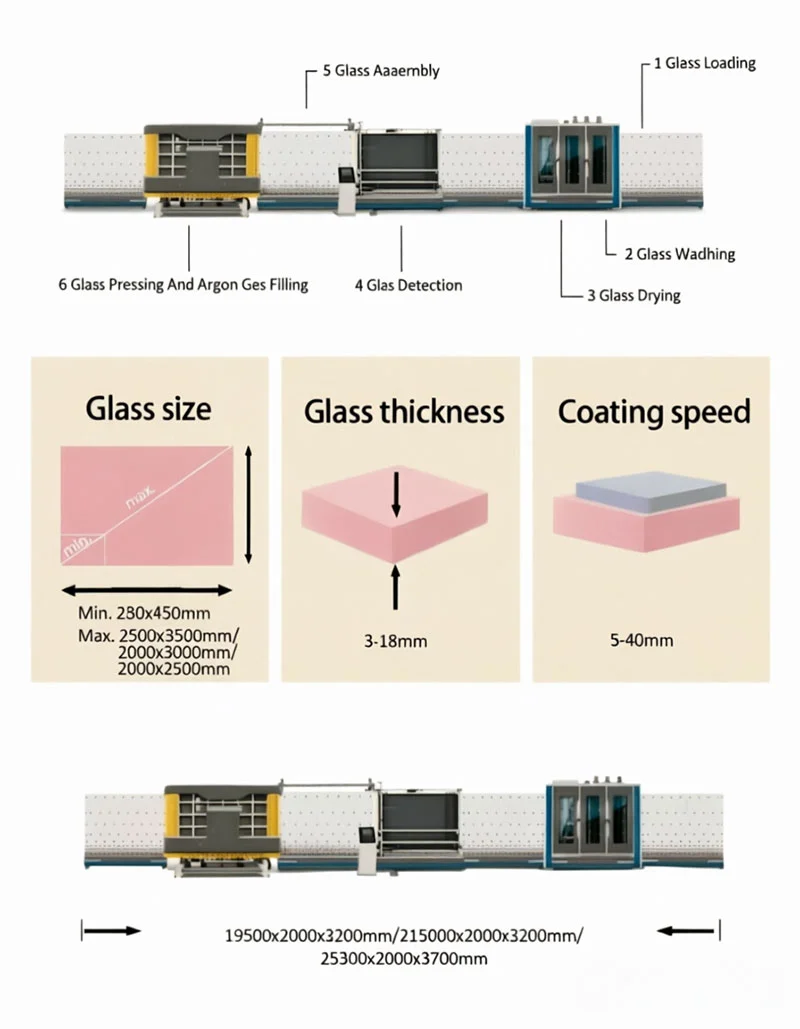

دی2500 عمودی موصل شیشے کی دھلائی اور خشک کرنے والی مشینان پٹ سے آؤٹ پٹ تک عمودی واقفیت میں شیشے پر کارروائی کرتا ہے۔ شیشے کی چادریں لوڈنگ کے اختتام پر داخل ہوتی ہیں، جہاں آپٹیکل سینسر طول و عرض کا پتہ لگاتے ہیں اور کسی بھی لیپت سطحوں کی شناخت کرتے ہیں۔ واشنگ سیکشن دونوں شیشے کے چہروں کو صاف کرنے کے لیے گھومنے والے برش رولرز اور گرم پانی سے کھلائے جانے والے سپرے نوزلز کا استعمال کرتا ہے۔ معدنیات سے پاک پانی کے ساتھ آخری کللا کسی بھی باقی ماندہ صابن یا معدنی باقیات کو ہٹا دیتا ہے۔ کلی کرنے کے بعد، شیشہ گرم ہوا کے خشک کرنے والے چیمبر سے گزرتا ہے جہاں تیز رفتار ہوا کے چاقو گرم ہوا کو پوری سطح پر اڑاتے ہیں، جس سے دونوں چہروں اور کناروں کو مکمل طور پر خشک کرنے کا نشانہ بنایا جاتا ہے۔ گلاس اسپیسر اسمبلی اور دبانے کے لیے تیار خشک کرنے والے حصے سے باہر نکلتا ہے۔ کنویئر کی سمت کو فیکٹری فلور کی ترتیب کے لحاظ سے بائیں سے دائیں یا دائیں سے بائیں چلانے کے لیے سیٹ کیا جا سکتا ہے۔

کلیدی اجزاء

• ٹچ اسکرین اور PLC:مشین کے تمام پیرامیٹرز کی ترتیب اور نگرانی کے لیے کلر ڈسپلے والا صنعتی کنٹرولر۔ ترکیب کا ذخیرہ مختلف شیشے کے سائز اور اقسام کے لیے سیٹنگز کو یاد کرنے کی اجازت دیتا ہے۔
• برش رولرس اور سپرے نوزلز:سایڈست اونچائی اور دباؤ کے ساتھ نایلان برسل برش۔ سٹینلیس سٹیل کے فلیٹ جیٹ نوزلز شیشے کی پوری چوڑائی میں پانی فراہم کرتے ہیں۔
• 304 سٹینلیس سٹیل واش چیمبر:صفائی کے حصے میں تمام گیلی سطحیں 304-گریڈ کے سٹینلیس سٹیل سے بنی ہیں تاکہ پانی اور صفائی کے ایجنٹوں سے سنکنرن کا مقابلہ کیا جا سکے۔
• ایئر چاقو اسمبلی:برقی حرارتی عناصر کے ساتھ گرم ہوا کی گردش کے نظام سے منسلک صحت سے متعلق ہوا کے چاقو۔ ایئر چاقو کا فرق شیشے کی موٹائی کے مطابق ہوتا ہے۔
• سکشن کپ اور ویکیوم سسٹم:درآمد شدہ ربڑ سکشن کپ حصوں کے درمیان شیشے کو سنبھالنے کے لیے ویکیوم جنریٹر کے ساتھ جوڑا۔
• الیکٹریکل پینل:بین الاقوامی برانڈز سے حاصل کردہ اجزاء، دھول سے محفوظ انکلوژر میں رکھے گئے ہیں جن میں واضح لیبلنگ اور دروازے کے اندر پرنٹ شدہ وائرنگ ڈایاگرام ہے۔

مینوفیکچرر اور وارنٹی

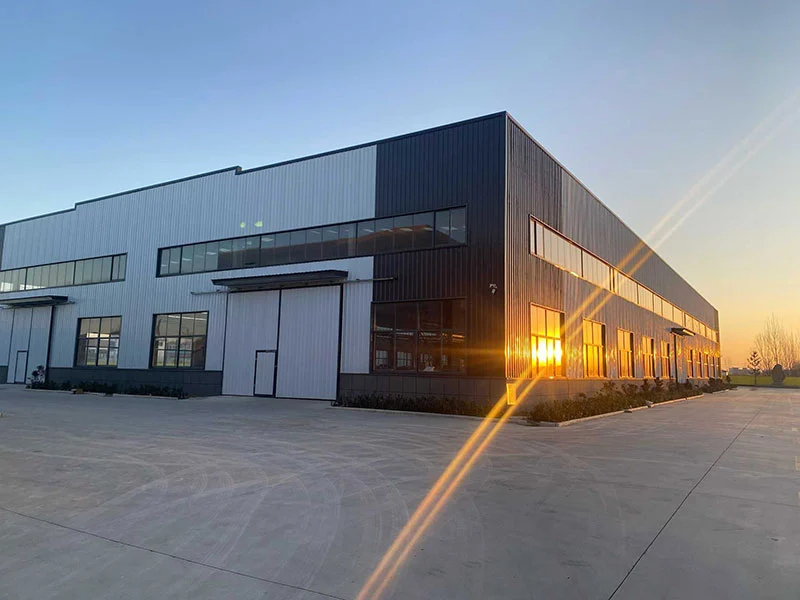

Shandong Lebulang Precision Machinery Co., Ltd.، جو کہ Lebulang مشین کے طور پر کام کر رہی ہے، نے 1996 سے اپنی جنان سہولت میں شیشے اور کھڑکیوں کی پروسیسنگ کا سامان تیار کیا ہے۔ کمپنی R&D، اجزاء کی مشینی، اسمبلی، ٹیسٹنگ اور فروخت ایک ہی تنظیم میں کرتی ہے۔ دی2500 عمودی موصل شیشے کی دھلائی اور خشک کرنے والی مشیناس مربوط نظام کے تحت بنایا گیا ہے اور براہ راست فیکٹری بھیج دیا گیا ہے۔ CE اور ISO 9001 سرٹیفیکیشن لاگو ہوتے ہیں۔ ایک سال کی وارنٹی مرکزی ڈھانچے کا احاطہ کرتی ہے۔ ریموٹ تکنیکی مدد اور آپریشن گائیڈنس شامل ہیں۔ اسپیئر پارٹس کو ذخیرہ کیا جاتا ہے اور باقاعدہ مال بردار ترسیل کے ساتھ بھیجا جا سکتا ہے۔ اضافی قیمت پر سائٹ پر تنصیب اور کمیشننگ کا انتظام کیا جا سکتا ہے۔

اکثر پوچھے گئے سوالات

Q1: کیا یہ مشین لو-E یا لیپت گلاس کو محفوظ طریقے سے دھو سکتی ہے؟

A: The2500 عمودی موصل شیشے کی دھلائی اور خشک کرنے والی مشیناس میں خودکار فلم ریکگنیشن سینسر شامل ہیں جو Low-E اور دیگر لیپت سطحوں کا پتہ لگاتے ہیں۔ برش کے دباؤ کو ایڈجسٹ کیا جا سکتا ہے، اور نرم برسٹ برش سیٹ ایک اختیار کے طور پر دستیاب ہیں۔ پیرامیٹر کی درست ترتیبات کے ساتھ، دھونے کے دوران کوٹنگ کو نقصان نہیں پہنچا ہے۔

Q2: شیشے کا زیادہ سے زیادہ سائز کیا ہے جو یہ ماڈل سنبھال سکتا ہے؟

A: زیادہ سے زیادہ شیشے کا سائز 2500 ملی میٹر چوڑا 3000 ملی میٹر اونچا ہے، جس میں کمرشل پردے کی دیواروں اور بڑے سائز کے رہائشی گلیزنگ میں استعمال ہونے والے بڑے فارمیٹ والے پینلز کو ڈھانپ لیا گیا ہے۔

Q3: کیا کام کرنے کی سمت کو ایڈجسٹ کیا جا سکتا ہے؟

A: ہاں۔ کنویئر دو طرفہ آپریشن کو سپورٹ کرتا ہے — بائیں سے دائیں یا دائیں سے بائیں — کنٹرول پینل کے ذریعے منتخب کیا جا سکتا ہے۔ یہ مشین کو جسمانی ترمیم کے بغیر مختلف فیکٹری لے آؤٹ میں فٹ ہونے کی اجازت دیتا ہے۔

Q4: کیا آپ تنصیب اور تکنیکی مدد فراہم کرتے ہیں؟

A: ہر مشین کے ساتھ انگریزی زبان کا آپریشن مینوئل اور ویڈیو ٹیوٹوریل فراہم کیے جاتے ہیں۔ سیٹ اپ، ٹربل شوٹنگ، اور دیکھ بھال کے سوالات کے لیے ریموٹ تکنیکی مدد دستیاب ہے۔ انجینئر کے ذریعہ سائٹ پر انسٹالیشن کو الگ سروس کے طور پر ترتیب دیا جاسکتا ہے۔

Q5: آپ کیسے یقینی بناتے ہیں کہ گلاس مکمل طور پر خشک ہے؟

A: خشک کرنے والا سیکشن ایک گرم ہوا کی گردش کا نظام استعمال کرتا ہے جس کے ساتھ عین مطابق ہوا کے چاقو شیشے کے راستے کے اوپر اور نیچے رکھے جاتے ہیں۔ عمودی سمت کشش ثقل کو پانی کو نیچے کی طرف کھینچنے میں مدد دیتی ہے، اور گرم ہوا کا بہاؤ شیشے کے اسمبلی کے مرحلے تک پہنچنے سے پہلے دونوں سطحوں اور کناروں سے باقی نمی کو بخارات بنا دیتا ہے۔
