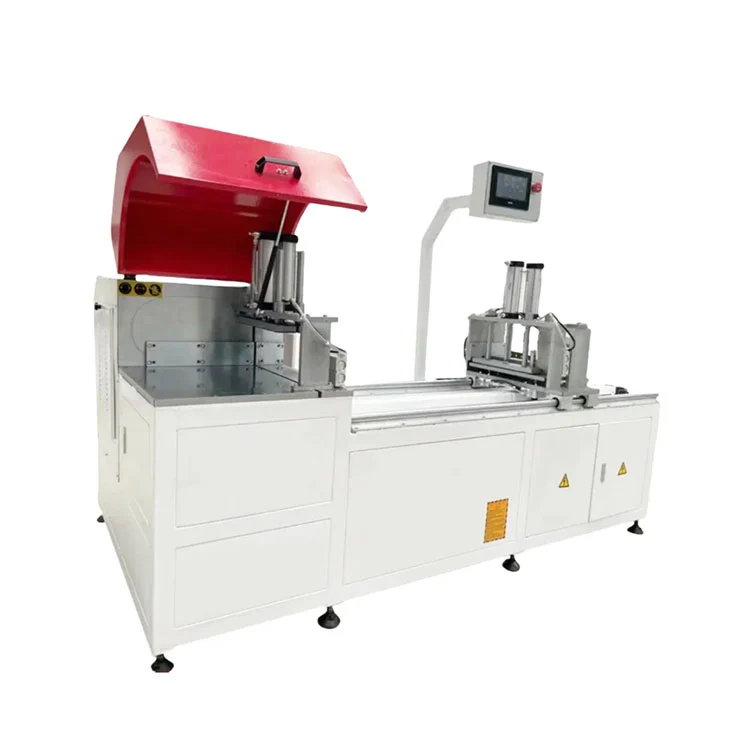

صنعتی ایلومینیم پروفائلز کے لیے CNC سرکلر ص
صنعتی ایلومینیم پروفائلز کے لیے ہمارا Lebulang برانڈ CNC سرکلر ص مکمل سروو CNC کنٹرول سسٹم + ہائی سپیڈ کاربائیڈ سرکلر آرا بلیڈ سے لیس ہے، یہ مشین ایک ہی ورک فلو میں آٹومیٹک فیڈنگ، فکسڈ لینتھ پوزیشننگ، 45°/90° میٹر کٹنگ اور خودکار ڈسچارجنگ مکمل کرتی ہے۔ ±0.1 ملی میٹر کے اندر کنٹرول شدہ برداشت کو کم کرنا، ثانوی پالش کے بغیر ہموار گڑ سے پاک سیکشن، ورکشاپ کی پیداوار میں 120 فیصد اضافہ اور ایلومینیم کے فضلے کے نقصان کو 15 فیصد سے کم کرنا۔ جنان میں ہماری فیکٹری آپ کے ساتھ تعاون کرنے کی امید ہے۔
دیصنعتی ایلومینیم پروفائلز کے لیے CNC سرکلر صایل بی ایل مشین کے جنان، چین کی سہولت میں تیار کی گئی ہے، جو 1996 سے ایلومینیم اور پی وی سی پروسیسنگ کا سامان تیار کر رہی ہے۔ یہ مکمل طور پر سروو سے چلنے والا CNC آر ہے جو تین بلیڈ قطر کے اختیارات میں دستیاب ہے — Φ455 mm، Φ500 mm، اور Φ550 mm — جس کی مرکزی موٹر 5.5 kW یا 7.5 kW کی درجہ بندی کی گئی ہے۔ X-axis فیڈ معیاری ترتیب میں پروفائلز کو 350 mm سے 6500 mm تک کاٹ سکتا ہے، ایک اختیار کے طور پر طویل سفر دستیاب ہے۔ زیادہ سے زیادہ کٹنگ کراس سیکشن 210 ملی میٹر چوڑا 320 ملی میٹر اونچا ہے۔ معیاری کاٹنے والے زاویے 90° اور ±45° میٹر کٹ ہیں، ایک اختیاری CNC صوابدیدی زاویہ ماڈیول کے ساتھ جو 22.5° سے 157.5° کا احاطہ کرتا ہے۔ پوزیشننگ کی درستگی ±0.05 ملی میٹر پر بیان کی گئی ہے۔ آری کو 10 انچ کی ٹچ اسکرین کے ساتھ امپورٹڈ PLC کے ذریعے کنٹرول کیا جاتا ہے، اور نیومیٹک کلیمپ کٹ کے دوران ورک پیس کو عمودی اور افقی دونوں سمتوں سے محفوظ کرتے ہیں۔
تکنیکی وضاحتیں
| آئٹم | معیاری CNC سرکلر آری ماڈل پیرامیٹر (حسب ضرورت) |
| ماڈل | LBL-CNC455 / LBL-CNC500 / LBL-CNC550 صنعتی ایلومینیم پروفائلز کے لیے CNC سرکلر ص |
| کنٹرول موڈ | مکمل سروو CNC خودکار کنٹرول |
| دیکھا بلیڈ قطر | Φ455mm / Φ500mm / Φ550mm (اختیاری) |
| مین سپنڈل پاور | 5.5KW/7.5KW ہائی سپیڈ موٹر |
| سپنڈل گردش کی رفتار | 2800rpm سایڈست |
| زیادہ سے زیادہ فیڈنگ کاٹنے کی لمبائی | 350mm - 6500mm (اپنی مرضی کے مطابق طویل سفر دستیاب ہے) |
| زیادہ سے زیادہ کٹنگ کراس سیکشن | 210mm(W) × 320mm(H) |
| معیاری کاٹنے کا زاویہ | 90°، ±45° میٹر کٹ |
| پوزیشننگ کی درستگی | ±0.05 ملی میٹر |
| بار بار کاٹنے کی رواداری | ≤±0.1 ملی میٹر |
| کلیمپنگ موڈ | ڈبل نیومیٹک عمودی + افقی کلیمپس |
| ایئر ورکنگ پریشر | 0.5--0.8MPa |
| سی این سی سسٹم | درآمد شدہ PLC + 10 انچ ٹچ اسکرین |
| کولنگ سسٹم | خودکار ایٹمائزڈ کاٹنے والی سیال چکنا |
| مشین کا مجموعی وزن | 1200KG - 1800KG |
| سرٹیفیکیشن | عیسوی، ISO9001 |
| حسب ضرورت وولٹیج | عالمی منڈیوں کے لیے 380V/415V/220V |
آری کیسے کام کرتی ہے۔
دیصنعتی ایلومینیم پروفائلز کے لیے CNC سرکلر صسروو سے چلنے والے فیڈ ایکسس کے ساتھ کام کرتا ہے جو ٹچ اسکرین پر درج کی گئی لمبائی کے مطابق پروفائل کو آری بلیڈ کے نیچے رکھتا ہے۔ آپریٹر ایلومینیم کے اخراج کو ان پٹ رولر ٹیبل پر لوڈ کرتا ہے، میموری سے کٹنگ پروگرام کا انتخاب کرتا ہے یا نئی جہتوں میں داخل ہوتا ہے، اور سائیکل شروع کرتا ہے۔ نیومیٹک کلیمپس عمودی اور افقی دونوں سمتوں سے منسلک ہوتے ہیں تاکہ پروفائل کو ریفرنس اسٹاپس کے خلاف پکڑا جاسکے۔ آری ہیڈ، گیس کے مائع ڈیمپنگ سلنڈر سے لیس، ایک مربع، گڑ سے پاک کٹ پیدا کرنے کے لیے ایک کنٹرول فیڈ ریٹ کے ساتھ مواد میں سے نیچے آتا ہے۔ ایک ایٹمائزڈ کٹنگ فلوڈ سپرے کٹ کے دوران بلیڈ اور ورک پیس کو ٹھنڈا کرتا ہے۔ بلیڈ کے پیچھے ہٹنے کے بعد، کلیمپ جاری ہو جاتے ہیں اور سروو فیڈ پروفائل کو اگلی کٹ پوزیشن پر لے جاتا ہے۔ معیاری ترتیب 90° اور ±45° پر کٹتی ہے۔ اختیاری CNC زاویہ ماڈیول کے ساتھ، آرا ہیڈ پروگرام کے کنٹرول میں 22.5° اور 157.5° کے درمیان کسی بھی زاویے پر گھومتا ہے۔
کلیدی اجزاء
- سروو فیڈ محور:ایک AC سروو موٹر پروفائل پوزیشننگ کے لیے X-axis بال سکرو چلاتی ہے۔ پوزیشننگ کی درستگی ±0.05 ملی میٹر ہے، ±0.1 ملی میٹر کے اندر دوبارہ کاٹنے کی رواداری کے ساتھ۔ معیاری فیڈ ٹریول ہینڈل لمبائی 350 ملی میٹر سے 6500 ملی میٹر تک کاٹتا ہے۔
- سر اسمبلی کو دیکھا:5.5 کلو واٹ یا 7.5 کلو واٹ کی موٹر 2800 rpm پر ٹنگسٹن کاربائیڈ سرکلر آرا بلیڈ چلاتی ہے۔ گیس مائع ڈیمپنگ سلنڈر مواد کی موٹائی اور بلیڈ لوڈنگ سے ملنے کے لیے عمودی فیڈ کی شرح کو کنٹرول کرتا ہے۔

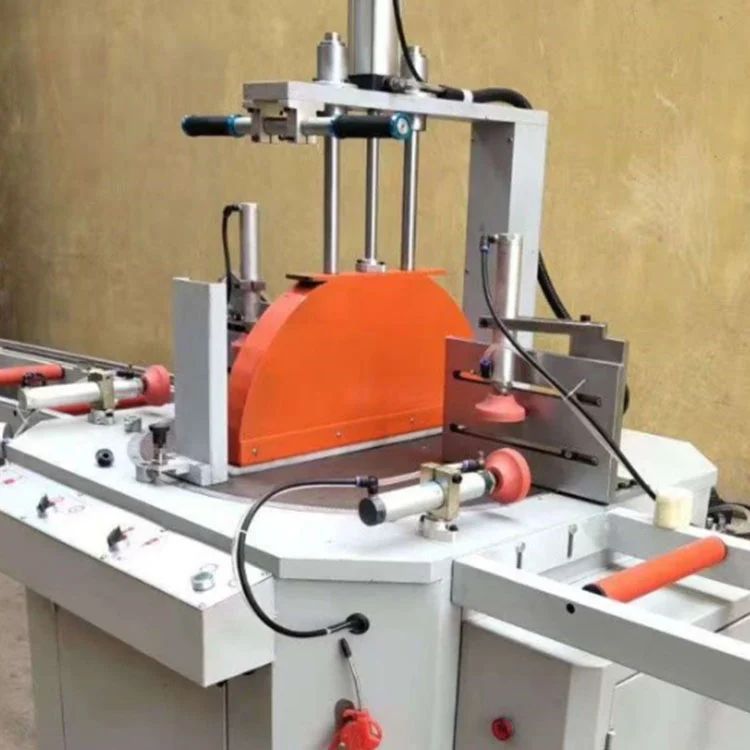

- نیومیٹک کلیمپنگ سسٹم:نرم جبڑوں کے ساتھ دوہری عمودی اور افقی کلیمپ پچھلے باڑ اور میز کے خلاف پروفائل کو تھامے ہوئے ہیں۔ کلیمپنگ فورس 0.5 اور 0.8 MPa کے درمیان سیٹ ایئر پریشر ریگولیٹر کے ذریعے ایڈجسٹ ہوتی ہے۔
- CNC کنٹرولر اور ٹچ اسکرین:10 انچ کی ملٹی لینگویج ٹچ اسکرین کے ساتھ جوڑا درآمد شدہ PLC پروگرام اسٹوریج، لمبائی ان پٹ، زاویہ کا انتخاب، اور سائیکل کنٹرول کو ہینڈل کرتا ہے۔ پروگرام کی منتقلی کے لیے USB اور نیٹ ورک کنیکٹیویٹی کی حمایت کی جاتی ہے۔

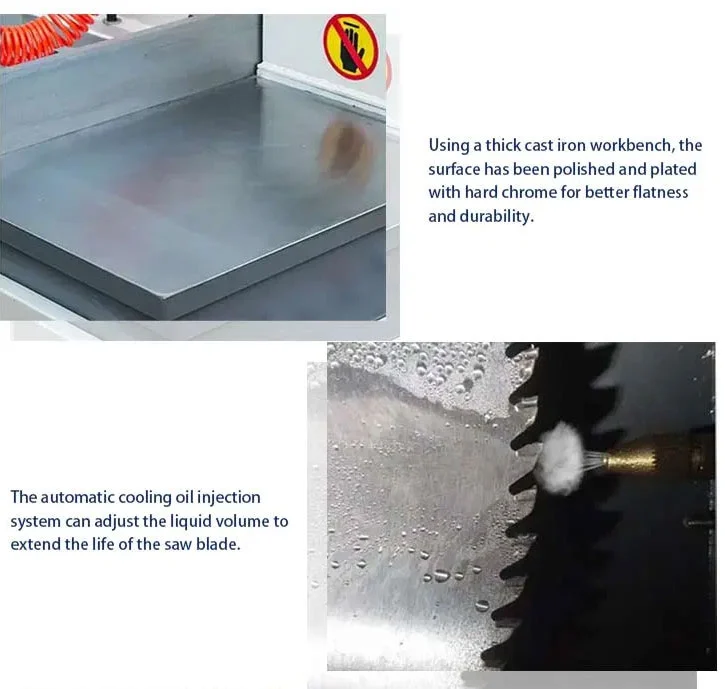

- کولنگ پھسلن کا نظام:ایک خودکار ایٹمائزڈ کٹنگ فلوئڈ سسٹم بلیڈ اور کٹنگ زون پر چکنا کرنے والے مادوں کا اطلاق کرتا ہے۔ یہ رگڑ کو کم کرتا ہے، بلیڈ کی زندگی کو بڑھاتا ہے، اور صاف کٹی ہوئی سطح پیدا کرنے میں مدد کرتا ہے۔
- حفاظتی حصار:ایک مکمل طور پر بند بلیڈ گارڈ کٹنگ ایریا کا احاطہ کرتا ہے۔ اگر بلیڈ کے راستے میں کسی رکاوٹ کا پتہ چل جائے تو ہنگامی اسٹاپ بٹن اور تصادم سے بچاؤ کا سینسر مشین کو روکتا ہے۔
صنعتی ایلومینیم پروفائلز کے معیاری لوازمات کے لیے CNC سرکلر ص
- CNC سروو فیڈنگ کنٹرول سسٹم + 10 انچ ملٹی لینگویج ٹچ اسکرین
- ایلومینیم کے لیے درآمد شدہ ٹنگسٹن کاربائیڈ سرکلر آری بلیڈ
- گیس مائع ڈیمپنگ کٹنگ آری ہیڈ اسمبلی
- نرم اینٹی سکریچ جبڑے کے ساتھ دوہری نیومیٹک خودکار کلیمپنگ ڈیوائس
- خودکار کولنگ چکنا گردش کا نظام
- مکمل بند حفاظتی بلیڈ حفاظتی کور
- ایلومینیم چپ دھول جمع کرنے والی پائپ لائن
- ایمرجنسی سٹاپ بٹن، تصادم تحفظ سینسر
- مکمل انگریزی آپریشن اور مینٹیننس مینوئل، اسپیئر پارٹس ٹول کٹ
صنعتی ایلومینیم پروفائلز کے لیے CNC سرکلر آری اختیاری اپ گریڈ ماڈیولز
- زیرو ٹیل کٹنگ ڈھانچہ (بقیہ دم ≤5 ملی میٹر، اعلی مواد کا استعمال)
- 6m لمبی پروفائلز کے لیے خودکار لوڈنگ اور ان لوڈنگ رولر کنویئر لائن
- CNC صوابدیدی زاویہ کاٹنے والا ماڈیول (22.5°--157.5°)
- بڑی صلاحیت کی چپ سٹوریج ڈسٹ کلیکٹر
- آئی او ٹی ریموٹ آن لائن تشخیص اور ڈیٹا کے اعداد و شمار کا ماڈیول
- بنڈل ملٹی پیس سنکرونس کلیمپنگ فکسچر
- اپنی مرضی کے مطابق توسیع شدہ کھانا کھلانے کا سفر 12000 ملی میٹر تک
درخواست کا دائرہ کار

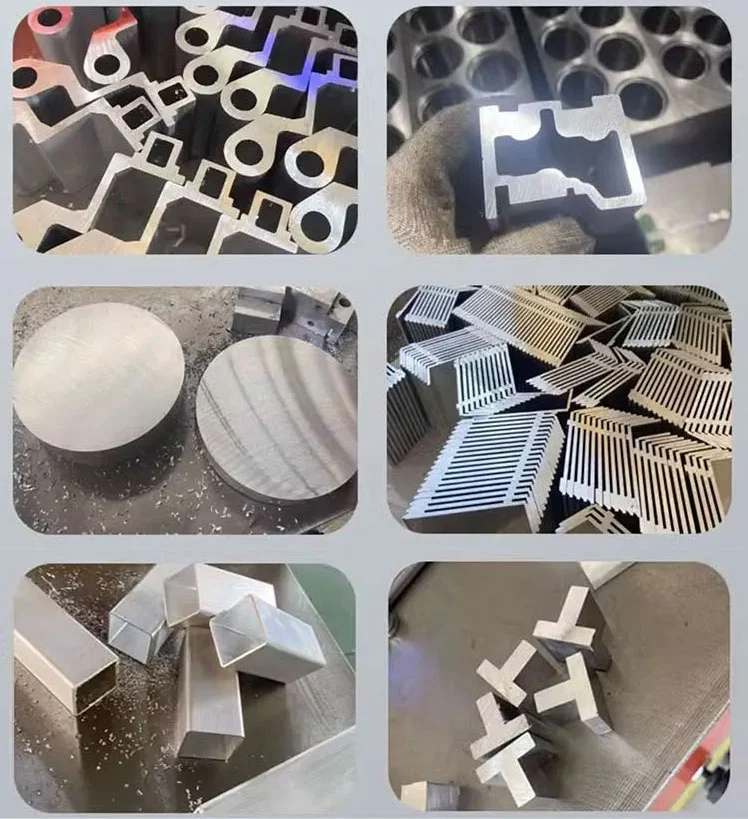

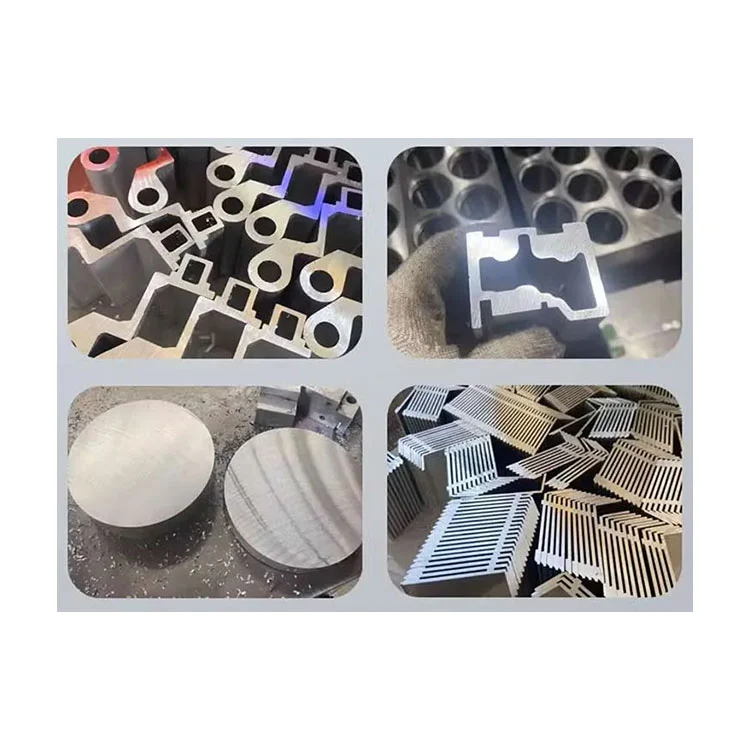

دیصنعتی ایلومینیم پروفائلز کے لیے CNC سرکلر صپیداواری ماحول میں استعمال کیا جاتا ہے جہاں مزید مشینی یا اسمبلی سے پہلے ایلومینیم کے اخراج کو لمبائی میں کاٹا جاتا ہے۔ عام استعمال میں کھڑکیوں اور دروازوں کے لیے کٹنگ فریم پروفائلز، پردے کی دیواروں اور ٹرانسومس، صنعتی ایلومینیم کے ساختی ارکان، سولر پینل ماؤنٹنگ ریلز، اور آرکیٹیکچرل آرائشی پروفائلز شامل ہیں۔ آری اپنی کراس سیکشن کی گنجائش کے اندر ٹھوس اور کھوکھلی ایلومینیم سیکشنز، تھرمل بریک پروفائلز، اور ہلکے تانبے یا پیویسی اخراج پر کارروائی کر سکتی ہے۔ اختیاری صوابدیدی زاویہ ماڈیول کے ساتھ، یہ گیبل اینڈ فریموں، ٹریپیزائڈل کھڑکیوں، اور کثیر رخی آرکیٹیکچرل اسمبلیوں کے لیے زاویہ دار کٹ بھی پیدا کرتا ہے۔
ہماری سروس
- کمیشن کی تاریخ سے کم از کم ایک سال کی وارنٹی۔
- فروخت سے پہلے، دوران، اور بعد میں اعزازی مشاورت۔
- اعزازی منصوبے کی منصوبہ بندی اور ترتیب ڈیزائن۔
- اعزازی آلات کی ڈیبگنگ جب تک کہ تمام افعال متعین کے مطابق کام نہ کریں۔
- لمبی دوری کی شپنگ کے انتظامات کا اعزازی کوآرڈینیشن۔
- آلات کے آپریشن اور دیکھ بھال پر اعزازی تربیت۔
- ایک سال کی مکمل وارنٹی اور زندگی بھر کی دیکھ بھال کی خدمت۔
