CNC فور ہیڈ کارنر کرمپنگ مشین
CNC فور ہیڈ کارنر کرمپنگ مشین CLM4S-1800×3000 ایک اعلیٰ درجے کا خودکار آلہ ہے جو ایلومینیم کی کھڑکی، دروازے اور تھرمل بریک پروفائلز کے 90° کارنر کرمپنگ کے لیے ڈیزائن کیا گیا ہے۔ یہ ایک ہی چکر میں چار کونوں کی بیک وقت کرمپنگ کو ختم کر سکتا ہے، بڑے پیمانے پر مینوفیکچرنگ کے لیے پیداواری کارکردگی میں تیزی سے بہتری لاتا ہے۔ CNC سروو سسٹم اور درست گیند اسکرو ٹرانسمیشن سے لیس، یہ درست پوزیشننگ اور مستقل کرمپنگ کوالٹی کو یقینی بناتا ہے۔ ہیوی ڈیوٹی ویلڈیڈ فریم اور مستحکم ہائیڈرولک سسٹم مضبوط کرمپنگ فورس فراہم کرتا ہے، جو اسے پریمیم ایلومینیم کے دروازوں اور کھڑکیوں کے اعلیٰ طاقت والے کونے کے کنکشن کے لیے مثالی بناتا ہے۔ یہ Lebulang برانڈ کی گرم فروخت کی مصنوعات ہیں۔ ہم 19 سالوں سے مشین تیار کرتے ہیں۔
شیڈونگ لیبولانگ پریسجن مشینری کمپنی، لمیٹڈ، جو ایل بی ایل مشین برانڈ کے تحت جنان، چین میں اپنی پیداواری سہولت چلاتی ہے، 1996 سے ایلومینیم اور پی وی سی پروسیسنگ کا سامان بنا رہی ہے۔CNC فور ہیڈ کارنر کرمپنگ مشینCE اور ISO 9001 سرٹیفیکیشن رکھتا ہے اور اسے براہ راست فیکٹری کی بنیاد پر فروخت کیا جاتا ہے۔ OEM اور ODM کنفیگریشنز کو قبول کیا جاتا ہے۔ یہ مشین ایک ہی چکر میں ایلومینیم یا تھرمل بریک ایلومینیم کی کھڑکی یا دروازے کے فریم کے چاروں کونوں کو کچل دیتی ہے۔ چار کرمپنگ ہیڈز، جن میں سے ہر ایک ہائیڈرولک سلنڈر سے چلایا جاتا ہے، سروو موٹرز اور بال اسکرو CNC کنٹرول میں رکھے جاتے ہیں۔ ٹچ اسکرین PLC یاد کرنے کے لیے فریم کے طول و عرض کو اسٹور کرتی ہے، اور دوبارہ پوزیشننگ کی درستگی ±0.1 ملی میٹر کے اندر ہے۔ زیادہ سے زیادہ فریم کا سائز 1800 ملی میٹر اونچا 3000 ملی میٹر چوڑا ہے۔ پروفائل کی چوڑائی کی گنجائش 100 ملی میٹر تک ہے۔ ہائیڈرولک نظام 15 MPa کا درجہ بند دباؤ اور 48 kN کی کرمپنگ فورس فراہم کرتا ہے، جس میں دو مرحلے کے ہائی کم پریشر فیڈ ہے جو اسٹروک کو تیزی سے مکمل کرتا ہے اور پھر سائیکل کے اختتام پر مکمل دباؤ کا اطلاق کرتا ہے۔
بنیادی خصوصیات
- چار سروں کا بیک وقت کرمپنگ:دیCNC فور ہیڈ کارنر کرمپنگ مشینایک پریسنگ سائیکل میں فریم کے چاروں کونوں کو مکمل کرتا ہے۔ یہ سنگل ہیڈ یا ڈبل ہیڈ متبادل کے مقابلے میں ہینڈلنگ کا وقت کم کر دیتا ہے، جہاں فریم کو کونوں کے ہر جوڑے کے لیے دوبارہ جگہ دینا اور دوبارہ بند کرنا ضروری ہے۔
- CNC سرو پوزیشننگ:ہر کرمپنگ ہیڈ کو بال سکرو چلانے والی سروو موٹر کے ذریعے پوزیشن میں رکھا جاتا ہے۔ آپریٹر ٹچ اسکرین پر فریم کا سائز منتخب کرتا ہے، اور سر خود بخود مطلوبہ پوزیشنوں پر منتقل ہو جاتے ہیں۔ ایک ہی نظام متعدد فریم ترکیبیں اسٹور کرتا ہے۔ دہرائیں پوزیشننگ کی درستگی ±0.1 ملی میٹر پر بیان کی گئی ہے، عام طور پر 1 ملی میٹر کے اندر اخترن کی خرابی اور مناسب طریقے سے تیار شدہ پروفائلز کے تحت 0.15 ملی میٹر سے نیچے سیون کی غلطی۔
- فریم سائز کی حد:یہ مشین 550 × 550 ملی میٹر سے لے کر 1800 ملی میٹر اونچائی اور 3000 ملی میٹر چوڑائی تک کے فریموں کو ہینڈل کرتی ہے، جو رہائشی اور تجارتی پیداوار میں پائے جانے والے ایلومینیم کی کھڑکی اور دروازے کے فریم کے طول و عرض کی اکثریت کا احاطہ کرتی ہے۔
- ہائیڈرولک کرمپنگ سسٹم:ہر سر کو ہائیڈرولک سلنڈر کے ذریعے چلایا جاتا ہے جس میں 15 ایم پی اے کا درجہ بند تیل کا دباؤ اور کل کرمپنگ فورس 48 kN ہے۔ ہائیڈرولک سرکٹ دو مراحل کے ہائی-کم پریشر کی ترتیب کا استعمال کرتا ہے: تیز اپروچ اسٹروک سائیکل کے وقت کو کم کرتا ہے، جب کہ اسٹروک کے آخر میں ہائی پریشر ہولڈ ایک سخت کونے کے کنکشن کو یقینی بناتا ہے۔
- نیومیٹک حرکت پذیر کلیمپ:فریم لوڈنگ کے لیے کلیمپنگ یونٹ خود بخود آگے بڑھتے ہیں اور اتارنے کے لیے کرمپنگ کے بعد پیچھے ہٹ جاتے ہیں۔ پروفائل کو پوزیشن میں رکھنے اور دبانے والے اسٹروک کے دوران خرابی کے خطرے کو کم کرنے کے لیے کلیمپنگ فورس کو دو سمتوں سے لگایا جاتا ہے۔
تکنیکی وضاحتیں
| آئٹم | پیرامیٹر |
| ماڈل | CLM4S-1800×3000 |
| کنٹرول سسٹم | CNC + سروو ڈرائیو |
| زیادہ سے زیادہ فریم سائز | 1800mm × 3000mm (H×W) |
| کم از کم فریم سائز | 550mm × 550mm |
| قابل اطلاق پروفائل | ایلومینیم، تھرمل بریک ایلومینیم |
| پروفائل کی چوڑائی | ≤100mm |
| Crimping فورس | 48KN |
| شرح شدہ تیل کا دباؤ | 15MPa |
| ہائیڈرولک ٹینک | 60L |
| بجلی کی فراہمی | 380V/50Hz |
| کل پاور | 7.5 کلو واٹ |
| کام کرنے والا ہوا کا دباؤ | 0.5--0.8MPa |
| مجموعی طول و عرض | 4700×2200×2500mm |
| خالص وزن | 2500 کلوگرام |
| سرٹیفیکیشن | عیسوی، ISO9001 |
یہ کیسے کام کرتا ہے۔
دیCNC فور ہیڈ کارنر کرمپنگ مشینایک ترتیب میں کام کرتا ہے جو ٹچ اسکرین پر فریم کے طول و عرض کے اندراج سے شروع ہوتا ہے۔ چار کرمپنگ ہیڈز، جن میں سے ہر ایک سروو سے چلنے والی بال سکرو ایکسس پر نصب ہے، خود بخود پروگرام شدہ پوزیشنوں پر منتقل ہو جاتے ہیں۔ آپریٹر کٹ اور تیار شدہ ایلومینیم پروفائلز کو کلیمپنگ فکسچر میں رکھتا ہے۔ نیومیٹک کلیمپس عمودی اور افقی دونوں سمتوں سے دباؤ ڈالتے ہوئے پروفائلز کو جگہ پر رکھنے میں مشغول رہتے ہیں۔ ایک بار کلیمپ کرنے کے بعد، ہائیڈرولک سرکٹ دو مرحلوں میں متحرک ہو جاتا ہے: ایک کم پریشر تیز رفتار ایڈوانس کرمپنگ ٹولز کو پروفائل کونوں کے ساتھ رابطے میں لے جاتا ہے، اور ہائی پریشر ہولڈ کونے کے جوائنٹ کو مکمل کرنے کے لیے پوری 48 kN کرمپنگ فورس کا اطلاق کرتا ہے۔ ہولڈ ٹائم کے بعد، کلیمپ جاری ہوتے ہیں، کرمپنگ ٹولز پیچھے ہٹ جاتے ہیں، اور تیار شدہ فریم کو ہٹایا جا سکتا ہے۔ چاروں کونوں کو ایک چکر میں مکمل کیا جاتا ہے، لہذا فریم کو دوبارہ جگہ دینے کی ضرورت نہیں ہے۔
کلیدی اجزاء
- سرو موٹرز اور بال پیچ:چاروں سروں میں سے ہر ایک کو AC سروو موٹر کے ذریعے ایک درست گیند کے اسکرو کے ساتھ جوڑا جاتا ہے۔ یہ انتظام ±0.1 ملی میٹر ریپیٹ ایبلٹی فراہم کرتا ہے اور دستی ایڈجسٹمنٹ کے بغیر سروں کو مختلف فریم سائز کے لیے دوبارہ جگہ دینے کی اجازت دیتا ہے۔
- ہائیڈرولک پاور یونٹ:60 لیٹر کا ٹینک پریشر کنٹرول والوز کے ساتھ کئی گنا کے ذریعے چار ہائیڈرولک سلنڈروں کو تیل فراہم کرتا ہے۔ ہائی کم پریشر دو مرحلے کی ترتیب کو PLC سولینائڈ والوز کے ذریعے منظم کرتا ہے۔

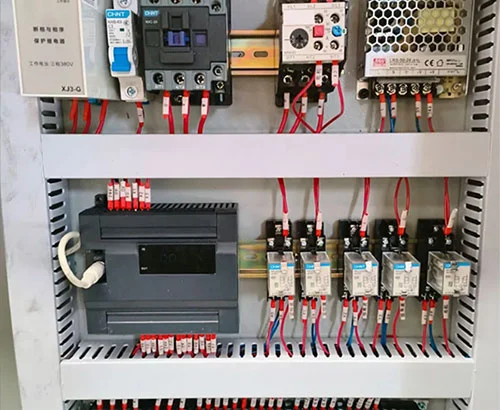

- ٹچ اسکرین اور PLC:صنعتی ٹچ اسکرین فریم سائز کی ترتیبات، ذخیرہ شدہ پروگرام، پروڈکشن کاؤنٹرز، اور الارم پیغامات دکھاتی ہے۔ عام طور پر تیار کردہ فریم کے طول و عرض کے لئے پیرامیٹر کی ترکیبیں محفوظ اور یاد کی جا سکتی ہیں۔

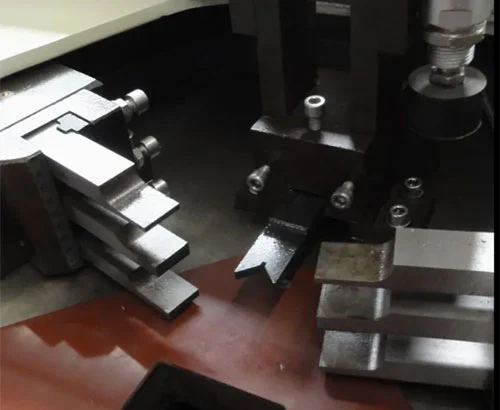

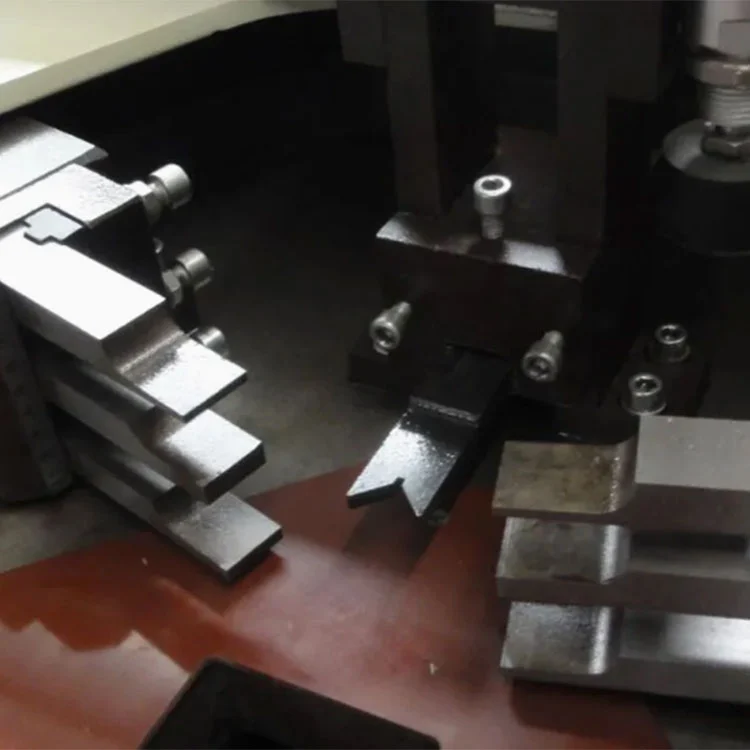

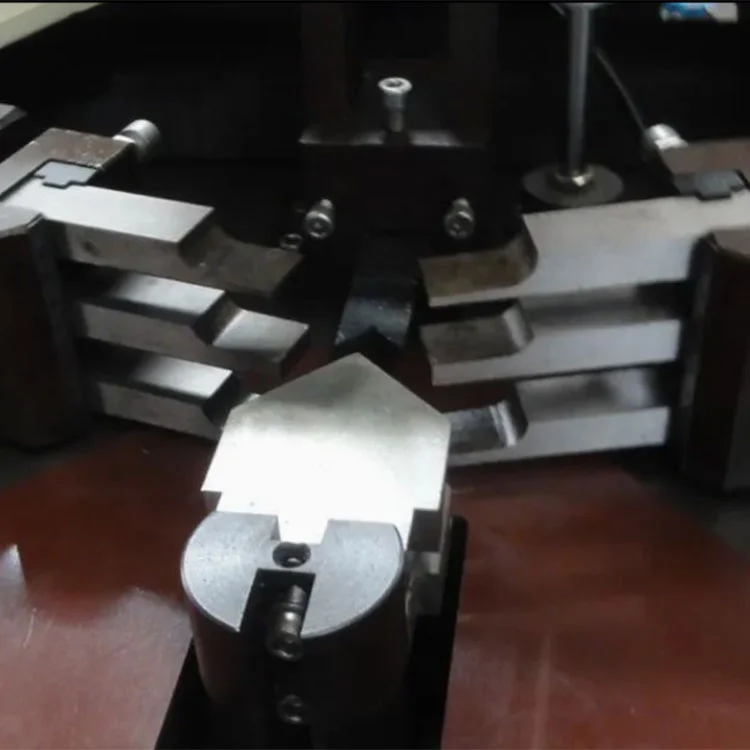

- کرمپنگ ٹولز:پروفائل جیومیٹری سے ملنے کے لیے سخت اسٹیل کے کرمپنگ چھریوں کو مشین بنایا جاتا ہے۔ مختلف پروفائل کراس سیکشنز کے لیے ٹولنگ سیٹ کا تبادلہ کیا جا سکتا ہے۔ چاقو گہرائی اور سیدھ کے لیے سایڈست ہیں۔
- نیومیٹک کلیمپنگ سسٹم:کلیمپ آگے بڑھتے ہیں اور لکیری گائیڈز پر پیچھے ہٹتے ہیں۔ کلیمپنگ فورس نیومیٹک سلنڈرز کے ذریعے فراہم کی جاتی ہے جس کا پریشر 0.5–0.8 MPa پر ریگولیٹ ہوتا ہے۔ دوہری سمت کلیمپنگ ڈیزائن کرمپنگ کے دوران پروفائل کو مستحکم کرنے کے لیے دونوں اطراف سے طاقت کا اطلاق کرتا ہے۔
- مشین فریم:ویلڈیڈ اسٹیل کا ڈھانچہ چار حرکت پذیر سروں اور فکسڈ سنٹرل ورک ٹیبل کو سپورٹ کرتا ہے۔ فریم کو کرمپنگ کے دوران پیدا ہونے والی ردعمل کی قوتوں کا مقابلہ کرنے اور وقت کے ساتھ ساتھ سر کی سیدھ کو برقرار رکھنے کے لیے ڈیزائن کیا گیا ہے۔
درخواست کے منظرنامے۔

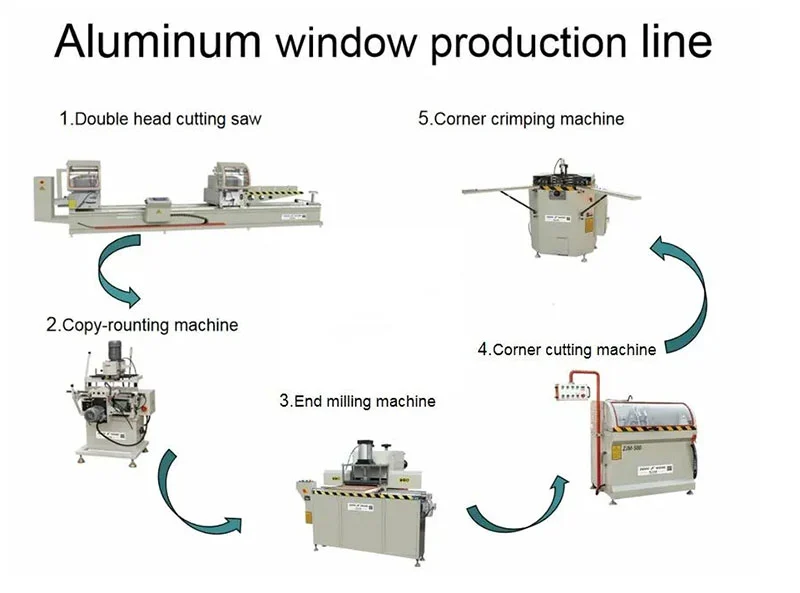

ایلومینیم ونڈو مینوفیکچرنگ
کیسمنٹ، سلائیڈنگ، اور تھرمل بریک انسولیٹڈ کھڑکی کے فریموں کو کرمپ کرنا۔
ایلومینیم دروازے کی پیداوار
داخلی دروازے، بالکونی کے دروازے، فائر پروف ایلومینیم کے دروازے، اور اندرونی ایلومینیم کے دروازے کے فریموں کی کارنر اسمبلی۔
پردے کی دیوار اور بلڈنگ پروفائلز
ایلومینیم ملیئنز، ٹرانسومس، اور اگواڑے کی پروفائلز کی 90° کارنر کرمپنگ۔
اعلی حجم کی پیداوار
درمیانے اور بڑے ایلومینیم کے دروازے اور کھڑکیوں کے کارخانوں میں استعمال کیا جاتا ہے جہاں ایک چکر میں چار کونوں کو مکمل کرنے سے فی فریم پروسیسنگ کا وقت کم ہو جاتا ہے اور روزانہ زیادہ پیداوار کی حمایت ہوتی ہے۔
مینوفیکچرر اور وارنٹی
Shandong Lebulang Precision Machinery Co., Ltd.، Lebulang مشین کے طور پر کام کر رہی ہے، 1996 سے اپنی جنان سہولت میں ایلومینیم اور PVC ونڈو اور ڈور پروسیسنگ کا سامان تیار کر رہی ہے۔ کمپنی R&D، مشینی، اسمبلی، ٹیسٹنگ، اور اندرون ملک فروخت کا انتظام کرتی ہے۔ دیCNC فور ہیڈ کارنر کرمپنگ مشیناس مربوط نظام کے تحت بنایا گیا ہے اور CE اور ISO 9001 سرٹیفیکیشن کے ساتھ براہ راست فیکٹری فراہم کیا جاتا ہے۔ ایک سال کی وارنٹی مرکزی ڈھانچے کا احاطہ کرتی ہے۔ ویڈیو تشخیص اور آپریشن گائیڈنس سمیت ریموٹ تکنیکی مدد شامل ہے۔ اسپیئر پارٹس جیسے کرمپنگ چاقو، مہریں، اور فلٹر عناصر ذخیرہ کیے جاتے ہیں اور الگ سے آرڈر کیے جا سکتے ہیں۔ اضافی قیمت پر سائٹ پر تنصیب اور کمیشننگ کا انتظام کیا جا سکتا ہے۔
اکثر پوچھے گئے سوالات
Q1: CLM4S کا کیا مطلب ہے؟
A: CNC کارنر مشین 4 ہیڈ سروو۔ "4" سے مراد چار آزاد کرمپنگ ہیڈز ہیں۔
Q2: زیادہ سے زیادہ فریم سائز کیا ہے جو مشین سنبھال سکتی ہے؟
A: معیاری ترتیب 3000 ملی میٹر چوڑائی تک 1800 ملی میٹر اونچی فریموں کو ہینڈل کرتی ہے۔ آرڈر کے وقت غیر معیاری سائز پر بات کی جا سکتی ہے۔
Q3: کیا مشین کو نئے کارکنوں کے لیے کام کرنا مشکل ہے؟
A: آپریشن سٹور شدہ فریم پروگراموں کے ساتھ ٹچ اسکرین کے ذریعے ہوتا ہے۔ انگریزی زبان میں دستی اور ویڈیو ٹریننگ فراہم کی جاتی ہے۔ زیادہ تر آپریٹرز روزمرہ کا معمول ایک سے دو کام کے دنوں میں سیکھ لیتے ہیں۔
Q4: کس قسم کی ادائیگی اور ترسیل کی شرائط دستیاب ہیں؟
A: ادائیگی T/T یا L/C کے ذریعے بڑی کرنسیوں بشمول USD، EUR، اور GBP میں کی جا سکتی ہے۔ معیاری ترسیل کی شرائط FOB Qingdao یا جنان ہیں۔ شپمنٹ کی منزل کے لحاظ سے CFR، CIF، اور EXW بھی قبول کیے جاتے ہیں۔
Q5: کیا مخصوص پروفائلز کے لیے کرمپنگ ٹولنگ کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟
A: جی ہاں، گاہک کے پروفائل کراس سیکشن سے ملنے کے لیے کرمپنگ چھریوں کو مشین بنایا جا سکتا ہے۔ صحیح ٹولنگ سیٹ تیار کرنے کے لیے آرڈر کے عمل کے دوران پروفائل کا نمونہ یا ڈرائنگ درکار ہے۔
