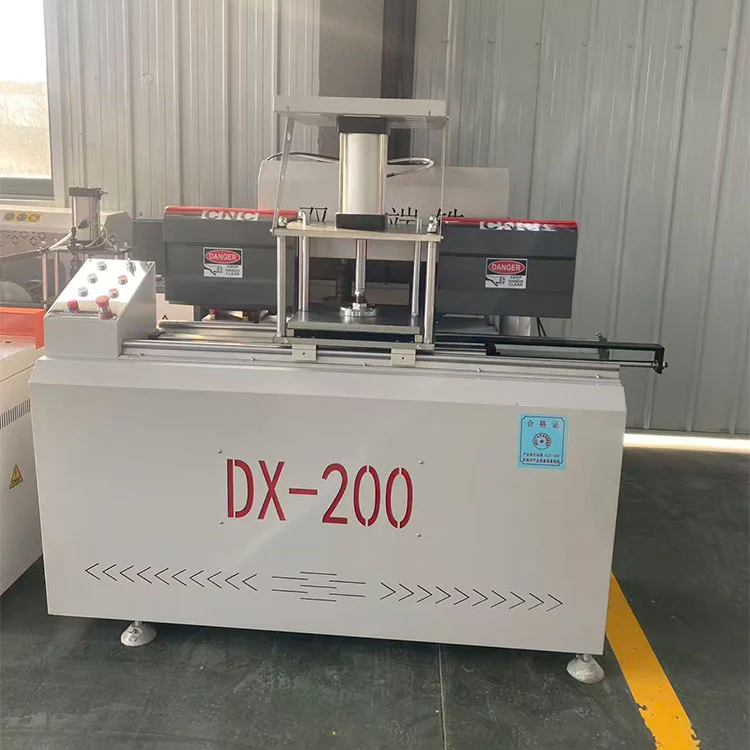

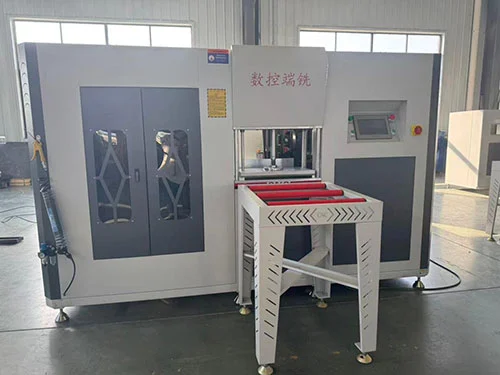

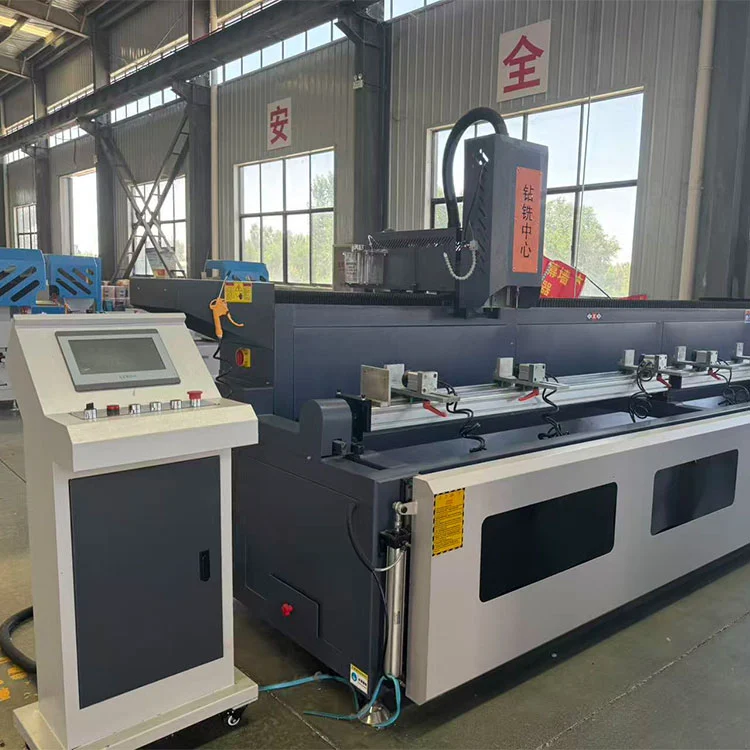

ڈوئل کٹ 4+2 ایکسس اینڈ ملر تھرمل بریک ایلومینیم پروڈکشن لائن

یہ ڈبل کٹ 4+2 شافٹ اینڈ ملنگ تھرمل طور پر ٹوٹے ہوئے ایلومینیم پروفائل پروڈکشن لائن کو ایل بی ایل مشین نے جنان، چین میں اپنی فیکٹری میں تیار کیا تھا۔ کمپنی 1996 سے ایلومینیم کھوٹ دروازے اور کھڑکی کا سامان تیار کر رہی ہے، اور پروڈکشن لائن براہ راست فیکٹری سے فروخت کی جاتی ہے۔ OEM/ODM کنفیگریشنز کو قبول کیا جاتا ہے۔ اس اینڈ ملر کو تھرمل بریک پروفائلز کی اعلیٰ حجم کی پیداوار کے لیے ڈیزائن کیا گیا ہے، جس میں دو آزاد اسپنڈلز کا استعمال کیا گیا ہے جو دونوں سمتوں میں بغیر کسی بے کار ریٹرن اسٹروک کے کاٹتے ہیں۔ ایک 4+2 محور CNC سسٹم سپنڈلز کو پوزیشن میں رکھتا ہے اور ان کا رخ خود بخود 0° اور 90° کے درمیان بدل دیتا ہے۔ کاسٹ آئرن بیس، لکیری گائیڈ ریلز، اور بال سکرو ڈرائیوز پوزیشننگ کی درستگی کو ±0.02 ملی میٹر کے اندر رکھتی ہیں، اور پہلے سے لوڈ کردہ پروگراموں کے ساتھ 7 انچ کی ٹچ اسکرین سیٹنگز کا انتظام کرتی ہے۔

ڈوئل کٹ 4+2 ایکسس اینڈ ملر تھرمل بریک ایلومینیم پروڈکشن لائن

• ڈبل کٹ سسٹم:دو آزاد سپنڈلز، ایک آگے اور ایک ریورس، پروفائل کے ساتھ دونوں سمتوں میں کاٹنے کی اجازت دیتے ہیں۔ گھسائی کرنے والے سائیکل کو ایک بیکار ریٹرن اسٹروک کی ضرورت نہیں ہوتی ہے، جو واحد-سپنڈل مشینوں کے مقابلے میں سائیکل کے مجموعی وقت کو کم کرتا ہے جو صرف ایک سمت میں کاٹتی ہیں۔
• 4+2 محور CNC کنٹرول:چار امدادی محور لکیری پروفائل فیڈنگ اور پوزیشننگ کا انتظام کرتے ہیں۔ دو اضافی روٹری محور اسپنڈلز کو 0° اور 90° کے درمیان خود بخود بدل دیتے ہیں۔ یہ ترتیب دستی ٹولنگ کی تبدیلیوں کے بغیر ملائینز، ریئنفورسڈ ملیئنز، اور فریم پروفائلز پر اینڈ ملنگ، ٹینون کٹنگ، اور نوچنگ کی اجازت دیتا ہے۔
• تھرمل بریک ایلومینیم مطابقت:کٹر جیومیٹری اور کلیمپنگ کا انتظام تھرمل بریک پروفائلز کے لیے ڈیزائن کیا گیا ہے، جہاں انسولیٹنگ کی پٹی کو برقرار رہنا چاہیے اور تیار شدہ کھڑکی یا دروازے کی اسمبلی میں اچھی تھرمل کارکردگی کے لیے ملڈ سطحوں کو سخت جوائنٹ فٹ فراہم کرنا چاہیے۔

ڈوئل کٹ 4+2 ایکسس اینڈ ملر تھرمل بریک ایلومینیم پروڈکشن لائن

• صحت سے متعلق اور استحکام:مشین کی بنیاد کاسٹ آئرن ہے، جو ملنگ کے دوران نم کمپن کو بڑے پیمانے پر فراہم کرتی ہے۔ پوزیشننگ ایکسس پر لکیری گائیڈ ریلز اور بال سکرو ڈرائیوز مسلسل آپریشن کے تحت ±0.02mm کے اندر ریپیٹبلٹی کو برقرار رکھتی ہیں۔ ربڑ کے چہرے والے جبڑے والے نیومیٹک کلیمپ پروفائل کو اس کی سطح پر نشان لگائے بغیر محفوظ طریقے سے پکڑتے ہیں۔

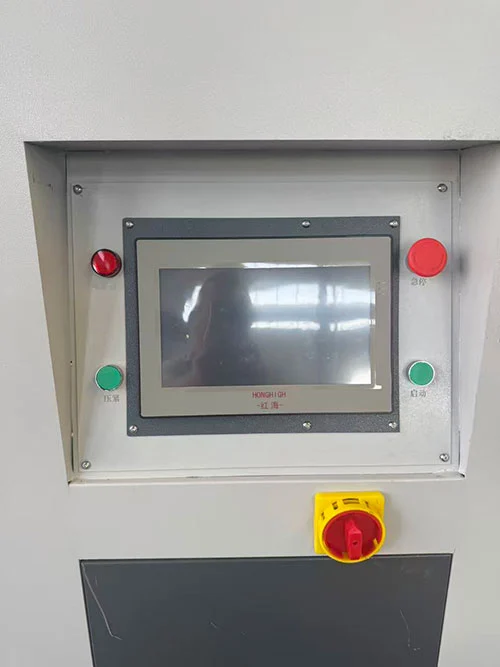

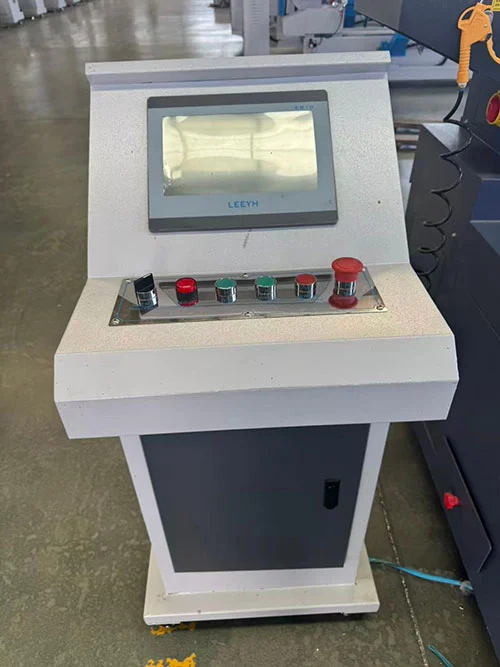

• آپریشن اور پروگرامنگ:ایک 7 انچ ٹچ اسکرین انٹرفیس (ESTUN یا Schneider CNC سسٹم) عام طور پر استعمال ہونے والے پروفائل پروگراموں کو اسٹور کرتا ہے۔ آپریٹر ایک پیش سیٹ کو یاد کر سکتا ہے یا براہ راست نئی جہتیں داخل کر سکتا ہے۔ ایک اختیاری QR کوڈ سکیننگ فنکشن خود بخود متعلقہ مشینی پروگرام کو لوڈ کر سکتا ہے، سیٹ اپ کے وقت اور ان پٹ کی غلطیوں کے امکانات کو کم کر سکتا ہے۔

ڈوئل کٹ 4+2 ایکسس اینڈ ملر تھرمل بریک ایلومینیم پروڈکشن لائن ایپلی کیشنز

• تھرمل بریک ایلومینیم ڈور اور ونڈو ملیون/ٹرانسوم اینڈ ملنگ
• فریم اور سیش پروفائل ٹینن اور گروو پروسیسنگ
• پردے کی دیوار ایلومینیم پروفائل اینڈ فیس مشیننگ
• ہائی والیوم ایلومینیم ونڈو پروڈکشن لائنز

یہ کیسے کام کرتا ہے۔

دیڈوئل کٹ 4+2 ایکسس اینڈ ملر تھرمل بریک ایلومینیم پروڈکشن لائننیومیٹک کلیمپس میں تھرمل بریک ایلومینیم پروفائل لوڈ کرنے والے آپریٹر کے ساتھ کام کرتا ہے۔ 4+2 محور CNC کنٹرول سپنڈلز کو مناسب زاویہ (0° یا 90°) پر رکھتا ہے اور انہیں لکیری محور کے ساتھ لے جاتا ہے تاکہ پروفائل کے سروں کو مل جائے۔ ایک سپنڈل فارورڈ پاس میں کاٹتا ہے، اور دوسرا سپنڈل، مخالف سمت میں گھومتا ہے، ریٹرن پاس پر کٹ کو مکمل کرتا ہے — یا پروگرام کے لحاظ سے دونوں ایک ساتھ مختلف چہروں کو مشین بنا سکتے ہیں۔ گھسائی کرنے والی گہرائی، ٹینن کی لمبائی، اور نالی کے طول و عرض ٹچ اسکرین کے ذریعے سیٹ کیے گئے ہیں۔ ڈوئل کٹ ایکشن کا مطلب ہے کہ سپنڈلز پورے چکر میں لگے ہوئے ہیں، اور کلیمپس کے نکلنے کے بعد پروفائل پروسیسنگ کے اگلے مرحلے کے لیے تیار ہے۔

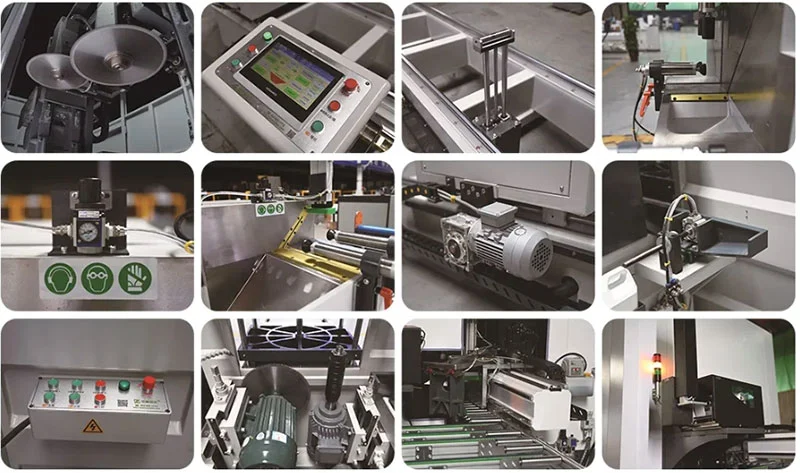

کلیدی اجزاء

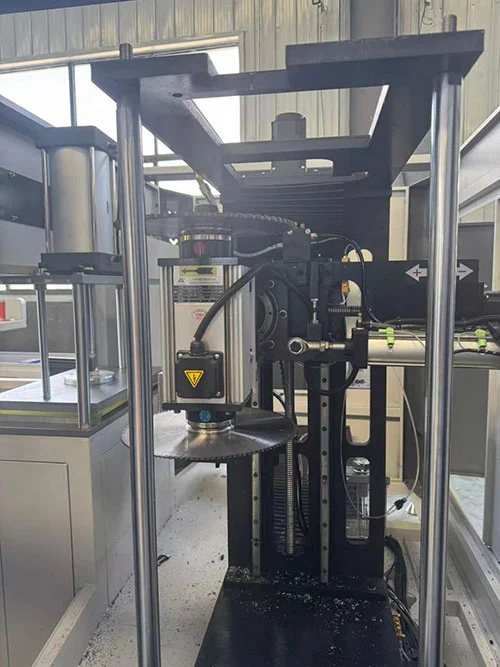

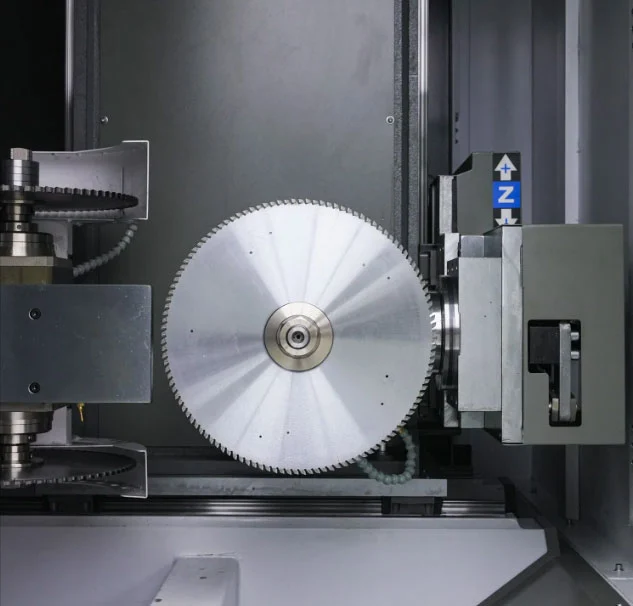

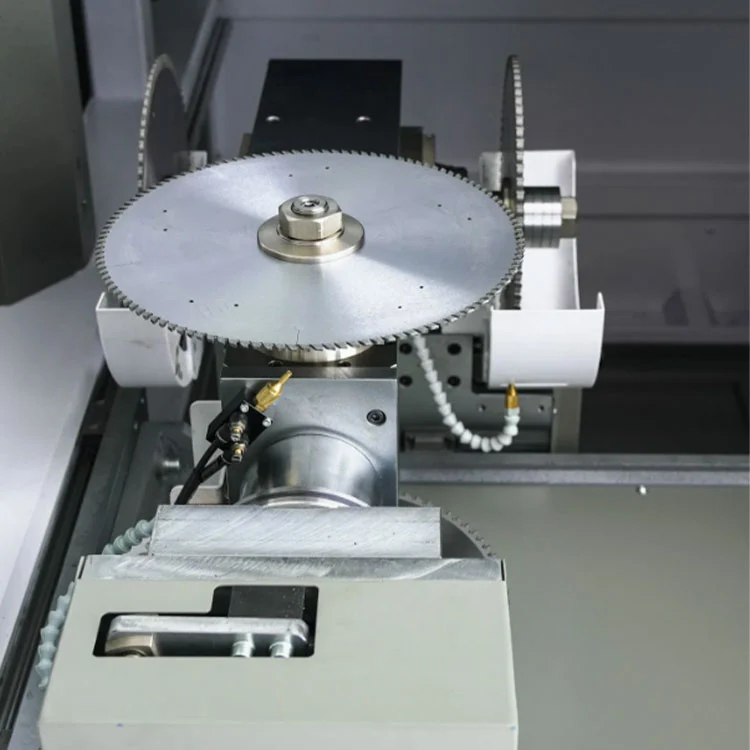

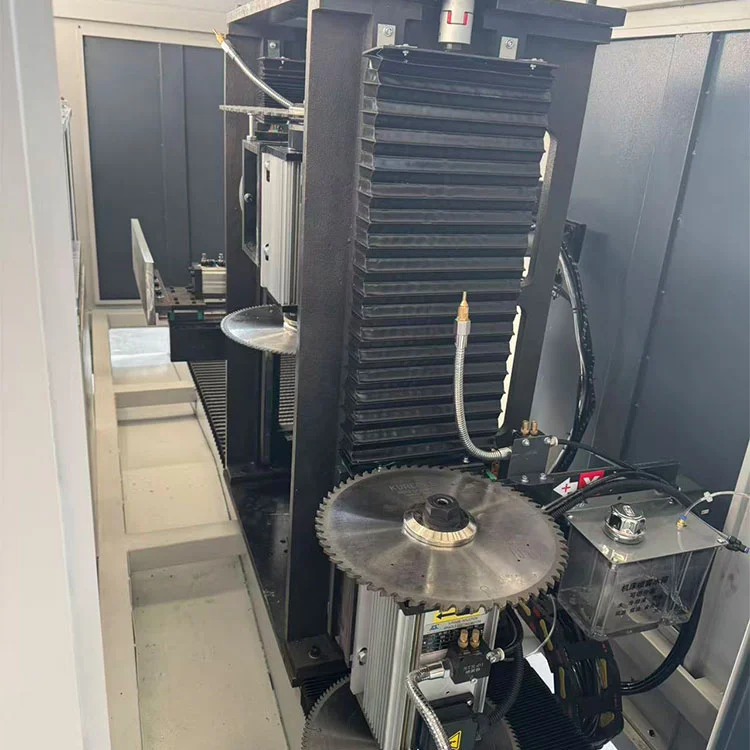

• جڑواں سپنڈلز (2×3kW):ہر سپنڈل موٹر 2800rpm پر 3kW فراہم کرتی ہے اور φ230mm سے φ350mm تک ملنگ کٹر قبول کرتی ہے۔ ایک سپنڈل گھڑی کی سمت میں گردش کرنے کے لیے ترتیب دیا گیا ہے، دوسرا گھڑی کے مخالف سمت کے لیے، دوبارہ جگہ لگائے بغیر دو طرفہ کٹنگ کو فعال کرتا ہے۔

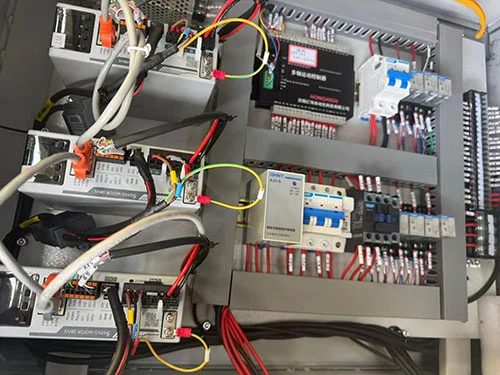

• 4+2 محور CNC نظام:CNC کنٹرولر (ESTUN یا Schneider) چار لکیری سروو ایکسس (پروفائل فیڈ اور ٹول پوزیشننگ) اور دو روٹری ایکسس (سپنڈل اینگل سوئچنگ) کو مربوط کرتا ہے۔ پروگراموں کو USB، ٹچ اسکرین، یا اختیاری QR کوڈ سکینر کے ذریعے لوڈ کیا جا سکتا ہے۔
• کاسٹ آئرن بیس اور لکیری گائیڈز:بھاری کاسٹ آئرن بیڈ ایک مستحکم بنیاد فراہم کرتا ہے۔ لکیری گائیڈ ریلز اور درست گیند کے پیچ کم سے کم ردعمل کے ساتھ ہموار، درست محور کی نقل و حرکت کو یقینی بناتے ہیں۔
• ربڑ کے تحفظ کے ساتھ نیومیٹک کلیمپنگ:گھسائی کے دوران کلیمپ پروفائل کو محفوظ طریقے سے پکڑتے ہیں۔ رابطہ سطحوں پر ربڑ کے پیڈ لگائے گئے ہیں تاکہ سطح پر خروںچ اور ایلومینیم کی خرابی کو روکا جا سکے۔
• دھول نکالنے کی بندرگاہ:دھول نکالنے کے نظام کے لیے کنکشن پوائنٹ مسلسل کام کے دوران کام کے علاقے کو ایلومینیم چپس سے پاک رکھنے میں مدد کرتا ہے۔

تکنیکی وضاحتیں

• پاور سپلائی: 380V/50Hz/3Ph
• کل پاور: 8.8 کلو واٹ (2 × 3 کلو واٹ سپنڈل موٹرز + سرو ڈرائیوز)
• سپنڈل سپیڈ: 2800 rpm
• گھسائی کرنے والا کٹر قطر: φ230--φ350 ملی میٹر (اپنی مرضی کے مطابق)
• ورکنگ ایئر پریشر: 0.5--0.8 ایم پی اے
• زیادہ سے زیادہ گھسائی کرنے والی گہرائی: 80 ملی میٹر
• زیادہ سے زیادہ پروفائل سائز: چوڑائی ≤120 ملی میٹر، اونچائی ≤150 ملی میٹر
• مشین کا طول و عرض: 1700 × 800 × 1500 ملی میٹر
• وزن: ≈ 450 کلوگرام

فیکٹری اور بعد فروخت

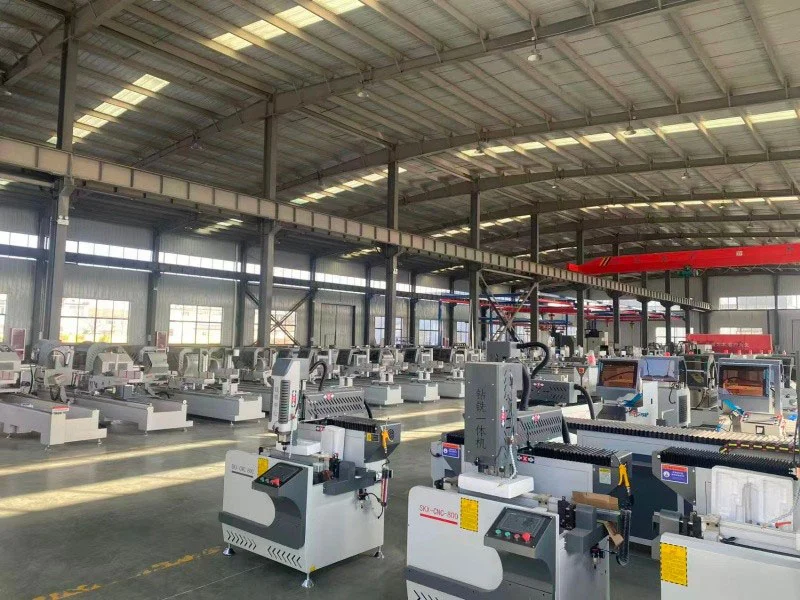

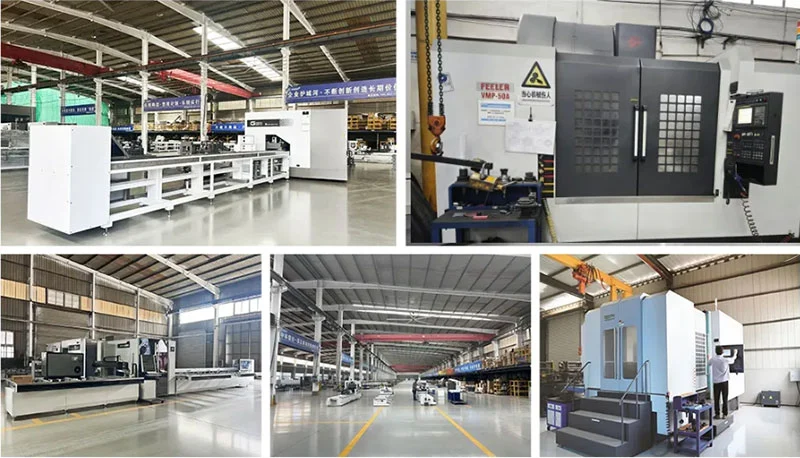

ایل بی ایل مشین 1996 سے اپنی جنان پروڈکشن سائٹ کو چلا رہی ہے، کھڑکی، دروازے، اور پروفائل پروسیسنگ مشینیں تیار کرتی ہے۔ دیڈوئل کٹ 4+2 ایکسس اینڈ ملر تھرمل بریک ایلومینیم پروڈکشن لائنسی ای اور آئی ایس او سرٹیفکیٹ کے ساتھ فیکٹری سے براہ راست بحری جہاز۔ ایک سال کی ساختی وارنٹی معیاری ہے۔ ریموٹ انسٹالیشن واک تھرو، ٹریننگ میڈیا، اور آن لائن سپورٹ مفت میں شامل ہیں۔ استعمال کی اشیاء — کٹر، جبڑے، مہریں — اسٹاک میں رکھی جاتی ہیں۔ آن سائٹ کمیشننگ کا اہتمام کیا جا سکتا ہے۔

اکثر پوچھے گئے سوالات

سوال: کیا آپ کا سامان کھڑکی/دروازے کے پروفائلز اور ایلومینیم کے پردے کی دیواروں کے پروفائلز کو سنبھال سکتا ہے؟

A: ہاں۔ ہماری فیکٹری دروازے، کھڑکیوں اور پردے کی دیوار بنانے کے لیے ذہین مشینیں تیار کرتی ہے۔ مثال کے طور پر، G20/G50 ورک سٹیشن مکمل پروسیسنگ مشیننگ کو ہینڈل کرتا ہے، جب کہ ہمارے LBL-برانڈ آرے پروفائلز کو 45° سے 135° تک زاویوں پر کاٹتے ہیں۔ ہم آپ کی مخصوص پیداواری ضروریات پر مبنی سامان کی تجویز کرتے ہیں۔

سوال: کیا آپریشن پیچیدہ ہے؟ کیا مجھے بہت سے ہنر مند کارکنوں کی ضرورت ہے؟

A: ہم مشینوں کو کم سے کم تربیت کے ساتھ چلانے کے لیے ڈیزائن کرتے ہیں۔ CNC سسٹم پہلے سے سیٹ پروگراموں کو اسٹور کرتا ہے، اور انٹرفیس سیدھے سادے مینیو کا استعمال کرتا ہے۔ کوئی اعلی درجے کی پروگرامنگ علم کی ضرورت نہیں ہے. ہم مفت تربیتی مواد، ریموٹ رہنمائی، اور انسٹالیشن ویڈیوز فراہم کرتے ہیں تاکہ آپ کے عملے کو تیزی سے ماہر بننے میں مدد ملے۔

سوال: پروسیسنگ کی درستگی اور طویل مدتی استحکام کے بارے میں کیا خیال ہے؟

A: ہم سروو موٹرز کے ساتھ کاسٹ آئرن مشین باڈیز، لکیری گائیڈ ریلز اور بال سکرو ڈرائیوز استعمال کرتے ہیں۔ بنیادی اجزاء بین الاقوامی طور پر تسلیم شدہ سپلائرز سے حاصل کیے جاتے ہیں۔ ڈائمنڈ ٹپڈ ٹولز اور خودکار چکنا کرنے والے نظام کٹنگ کوالٹی کو برقرار رکھنے اور اجزاء کی زندگی کو بڑھانے میں مدد کرتے ہیں، جو وقت کے ساتھ ساتھ مستقل درستگی کی حمایت کرتے ہیں۔

سوال: آپ فروخت کے بعد کیا سروس فراہم کرتے ہیں؟

A: ہم 24 گھنٹے آن لائن سپورٹ، ایک سال کی وارنٹی، اور تاحیات دیکھ بھال کی خدمت پیش کرتے ہیں۔ ویڈیو کال کے ذریعے ریموٹ ٹربل شوٹنگ دستیاب ہے۔ اگر سائٹ کا دورہ ضروری ہو، تو ہم اسے اضافی قیمت پر ترتیب دے سکتے ہیں۔ اسپیئر پارٹس اسٹاک میں رکھے جاتے ہیں اور جلدی بھیجے جا سکتے ہیں۔
