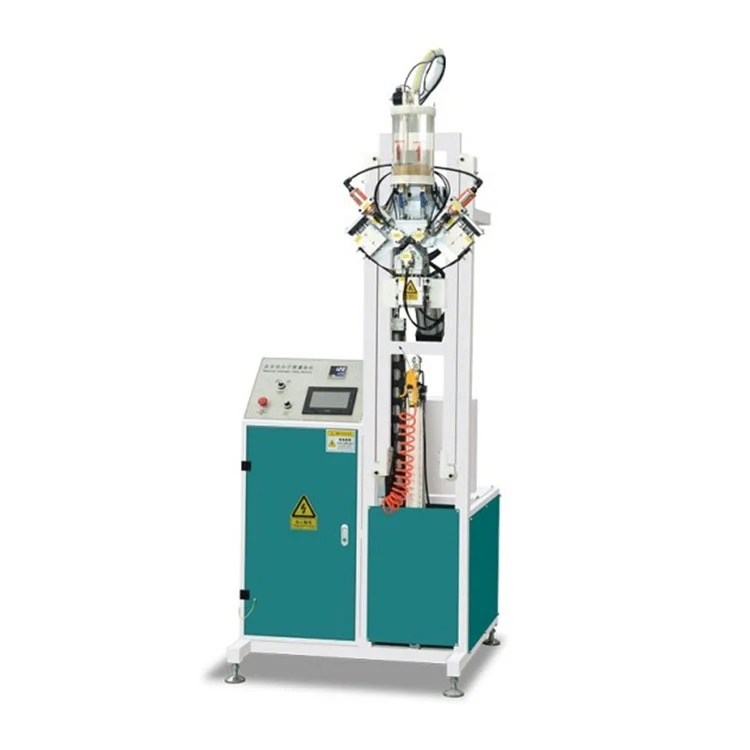

فلنگ آٹومیٹک انسولیٹنگ گلاس مالیکیولر سیوی فلنگ مشین

کلیدی خصوصیات

دیفلنگ آٹومیٹک انسولیٹنگ گلاس مالیکیولر سیوی فلنگ مشینموصل شیشے کی تعمیر کے لیے ایلومینیم اسپیسر پروفائلز میں مالیکیولر چھلنی کو کنٹرول شدہ بھرنا فراہم کرتا ہے۔

• کنٹرول سسٹم:PLC کے ساتھ مل کر ایک ٹچ اسکرین آپریٹر کو فلنگ پیرامیٹرز کو سیٹ اور ایڈجسٹ کرنے کی اجازت دیتی ہے، بشمول ڈرلنگ کی گہرائی، بھرنے کا وقت، اور سیل سائیکل۔ پروگرام سٹوریج مختلف اسپیسر پروفائلز کے لیے یاد کرنے کی حمایت کرتا ہے۔
• سپیسر مطابقت:یہ مشین 6 ملی میٹر سے 30 ملی میٹر چوڑائی تک ایلومینیم سپیسرز پر کارروائی کرتی ہے۔ 0.5 اور 0.8 ملی میٹر کے درمیان قطر والے مالیکیولر چھلنی کے دانے بھرنے والے سر کے ذریعے کشش ثقل سے کھلائے جاتے ہیں۔
• فریم کی گنجائش:زیادہ سے زیادہ فریم کے طول و عرض 2000 × 2000 ملی میٹر ہیں، جو آرکیٹیکچرل انسولیٹنگ شیشے کی لائنوں میں درکار عام رینج کا احاطہ کرتے ہیں۔
• بجلی اور ہوا کی فراہمی:یونٹ 220V/50Hz سنگل فیز سپلائی پر چلتا ہے اور 1.0 کلو واٹ ڈرا کرتا ہے۔ نیومیٹک ڈرل اور سیلنگ میکانزم کے لیے 0.6 MPa کا مستحکم کام کرنے والا ہوا کا دباؤ درکار ہے۔
• خودکار مواد کی بھرپائی:ڈیسیکینٹ ہوپر میں ایک لیول سینسر باقی چھلنی مواد کی نگرانی کرتا ہے۔ جب سطح پہلے سے طے شدہ پوائنٹ سے نیچے گر جاتی ہے، تو نظام یا تو آپریٹر کو الرٹ کرتا ہے یا کنفیگریشن کے لحاظ سے ایک بیرونی ریفل یونٹ کو متحرک کرتا ہے۔

کام کرنے کا اصول

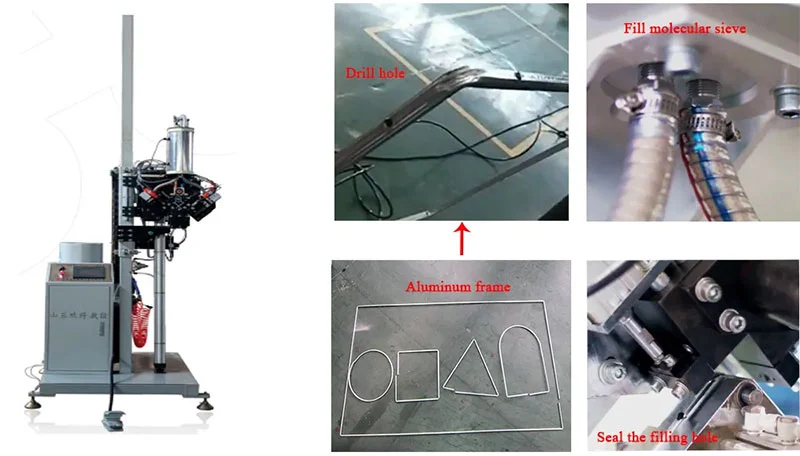

دیفلنگ آٹومیٹک انسولیٹنگ گلاس مالیکیولر سیوی فلنگ مشینپروگرام شدہ پوزیشن پر ایلومینیم اسپیسر بار میں پہلے ایک چھوٹا سوراخ کر کے کام کرتا ہے۔ اس کے بعد ایک فلنگ نوزل ​​اسپیسر گہا میں مالیکیولر سیوی ڈیسیکینٹ کی ایک پیمائش شدہ مقدار کو انجیکشن کرتا ہے۔ بھرنے کے بعد، وہی سٹیشن یا ایک وقف شدہ سیلنگ یونٹ سوراخ پر مہر لگاتا ہے، نمی کے داخلے کو روکتا ہے اور desiccant کو رکھتا ہے۔ ترتیب کو PLC کے ذریعے کنٹرول کیا جاتا ہے، جو ٹچ اسکرین پر داخل کردہ اسپیسر کی چوڑائی اور فریم کے سائز کی بنیاد پر ڈرلنگ ہیڈ، فل ٹائمر، اور سیلنگ ایکشن کو مربوط کرتا ہے۔ ہاپر میں ایک آپٹیکل یا کیپسیٹو سینسر ڈیسیکینٹ کی سطح کی نگرانی کرتا ہے، اور مشین کو توسیعی رنز کے دوران سپلائی کو برقرار رکھنے کے لیے بیرونی بھرائی کے نظام سے منسلک کیا جا سکتا ہے۔

کلیدی اجزاء

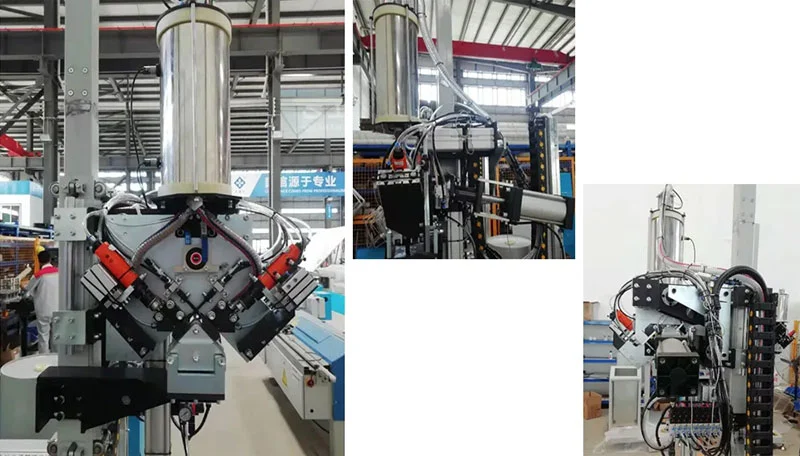

• Desiccant hopper اور فیڈر:ایک مہر بند سٹینلیس سٹیل ہوپر سالماتی چھلنی مواد کو رکھتا ہے۔ اندر ایک مشتعل کرنے والا برجنگ کو روکتا ہے، اور میٹرنگ اسکرو یا گیٹ فلنگ نوزل ​​تک پہنچائی جانے والی رقم کو کنٹرول کرتا ہے۔
• ڈرلنگ یونٹ:ایک نیومیٹک یا الیکٹرک ڈرل موٹر سپیسر پروفائل کے لیے مطلوبہ سوراخ کے قطر سے ملنے کے لیے کاربائیڈ ڈرل بٹ کا سائز چلاتی ہے۔ ڈرل کی گہرائی سایڈست ہے اور PLC کے ذریعے سیٹ کی جاتی ہے۔
• سر بھرنا:تبادلہ کرنے والی نوزلز مختلف اسپیسر کی چوڑائی سے ملتی ہیں۔ فوری ریلیز کا طریقہ کار بغیر ٹولز کے پروڈکشن بیچوں کے درمیان نوزل ​​کی تبدیلی کی اجازت دیتا ہے۔
• سگ ماہی کا طریقہ کار:سیلنگ اسٹیشن ڈرل شدہ سوراخ پر پری کٹ چپکنے والا پلگ یا گرم پگھلنے والی مہر لگاتا ہے۔ سگ ماہی کا وقت اور دباؤ قابل پروگرام ہیں۔

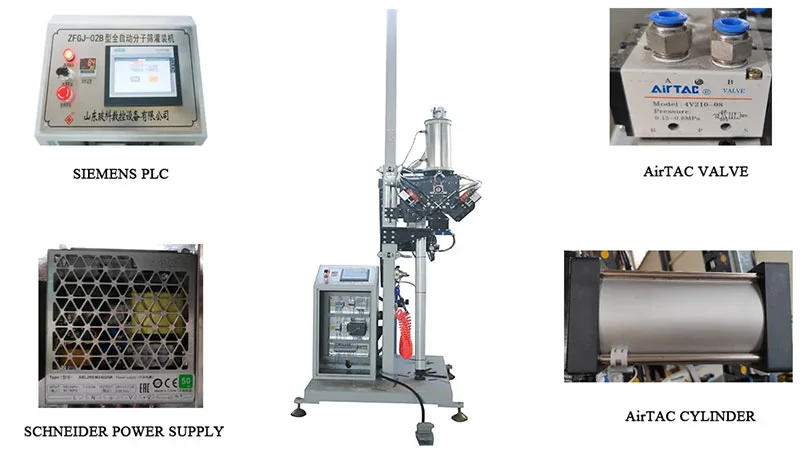

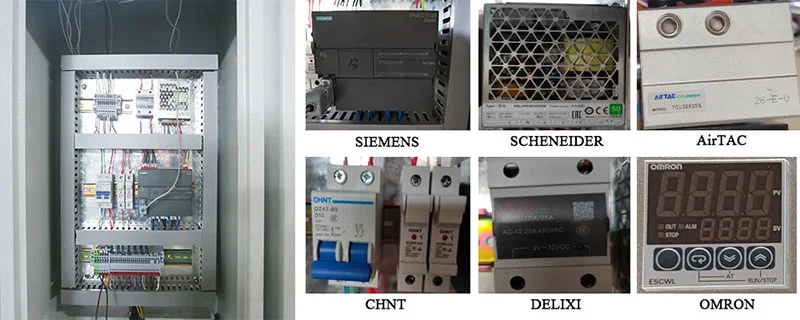

• کنٹرول پینل:کثیر زبان کی مدد کے ساتھ رنگین ٹچ اسکرین ریئل ٹائم پروڈکشن ڈیٹا، الارم کے حالات، اور دیکھ بھال کی یاد دہانیاں دکھاتی ہے۔ PLC مختلف اسپیسر پروفائلز کے لیے 100 پیرامیٹر سیٹ تک ذخیرہ کرتا ہے۔
• فریم ٹرانسپورٹ سسٹم:طاقت سے چلنے والے رولر جمع اسپیسر فریم کو پوزیشن میں منتقل کرتے ہیں۔ 2000×2000 ملی میٹر تک ایڈجسٹیبل گائیڈز سینٹر فریم، اور نیومیٹک کلیمپس ڈرلنگ اور فلنگ کے دوران فریم کو مستحکم رکھتے ہیں۔

تکنیکی وضاحتیں

اکثر پوچھے گئے سوالات

Q1: فلنگ آٹومیٹک انسولیٹنگ گلاس مالیکیولر سیوی فلنگ مشین کا بنیادی کام کیا ہے؟

A: یہ ایلومینیم اسپیسر سلاخوں میں سوراخ کرتا ہے، انہیں سالماتی چھلنی ڈیسکینٹ سے بھرتا ہے، اور سوراخوں کو خود بخود سیل کرتا ہے۔ یہ عمل انسولیٹنگ شیشے کے یونٹ کے اندر ہوا کی گہا سے بقایا نمی کو ہٹاتا ہے، جو وقت کے ساتھ ساتھ اندرونی دھند کو روکنے میں مدد کرتا ہے۔

Q2: یہ مشین کس سائز کے شیشے کے فریموں کو سنبھال سکتی ہے؟

A: مشین 2000 ملی میٹر × 2000 ملی میٹر تک کے فریموں پر کارروائی کرتی ہے۔ ایلومینیم اسپیسر کی چوڑائی 6 ملی میٹر اور 30 ​​ملی میٹر کے درمیان ایڈجسٹ گائیڈز اور فوری تبدیلی بھرنے والی نوزلز کے ذریعے قبول کی جاتی ہے۔

Q3: کیا مشین کو desiccant کو دوبارہ بھرنے کے لیے دستی مداخلت کی ضرورت ہے؟

A: ہوپر خود بخود مانیٹر کیا جاتا ہے۔ جب desiccant کی سطح ایک مقررہ نقطہ سے نیچے آتی ہے، تو نظام الارم کو چالو کر سکتا ہے یا اگر کسی بیرونی سپلائی سسٹم سے منسلک ہو، تو رکاوٹوں کو کم کر کے خودکار ری فل سائیکل کو متحرک کر سکتا ہے۔

Q4: تنصیب کے لیے بجلی اور ہوا کے دباؤ کی ضروریات کیا ہیں؟

A: اس کے لیے 220V/50Hz سنگل فیز سپلائی (1.0 کلو واٹ کل پاور) اور نیومیٹک اجزاء کے لیے 0.6 MPa پر مستحکم کمپریسڈ ایئر سپلائی درکار ہے۔

Q5: مشین اس بات کو کیسے یقینی بناتی ہے کہ desiccant اسپیسر کے اندر رہے؟

A: بھرنے والی نوزل ​​کے پیچھے ہٹنے کے بعد، ایک سیل کرنے کا طریقہ کار فوری طور پر ڈرل شدہ سوراخ پر مہر لگاتا ہے۔ یہ desiccant کو باہر نکلنے سے روکتا ہے اور IGU میں اسمبلی سے پہلے اسپیسر میں داخل ہونے سے محیطی نمی کو روکتا ہے۔

Q6: کیا آپریشن انٹرفیس صارف دوست ہے؟

A: ٹچ اسکرین تمام سائیکل پیرامیٹرز، پروڈکشن کاؤنٹرز، اور الارم لاگز تک رسائی فراہم کرتی ہے۔ مختلف اسپیسر پروفائلز کے پیرامیٹر سیٹ کو محفوظ کیا جا سکتا ہے اور واپس منگوایا جا سکتا ہے، جس سے آرڈرز کے درمیان سوئچ کرتے وقت سیٹ اپ کا وقت کم ہو جاتا ہے۔
