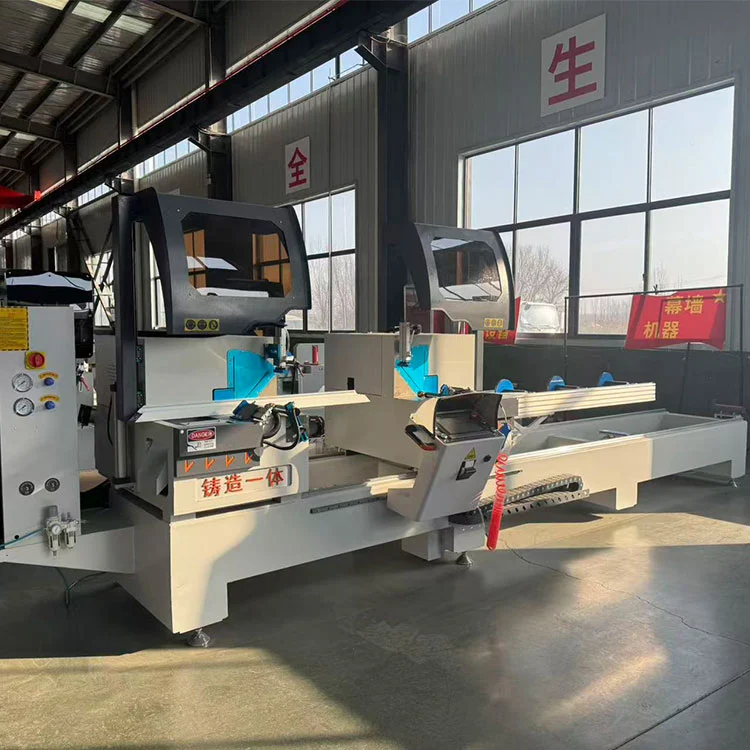

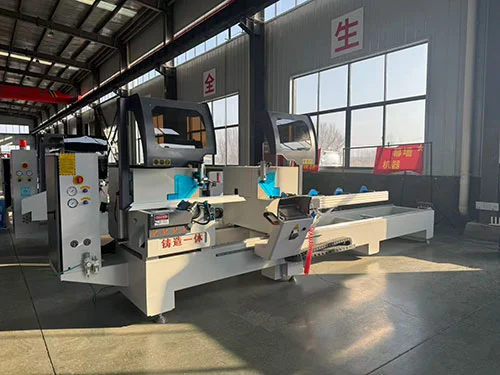

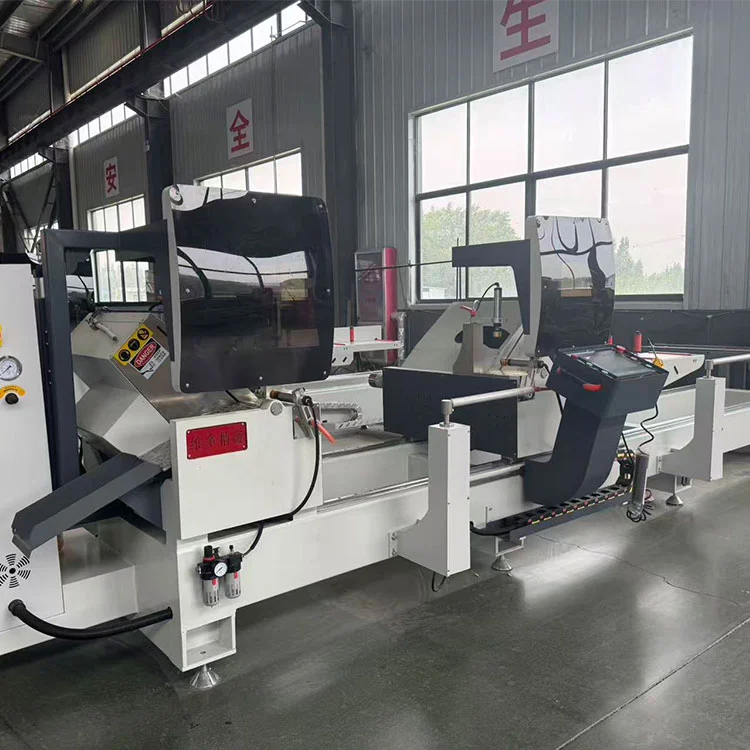

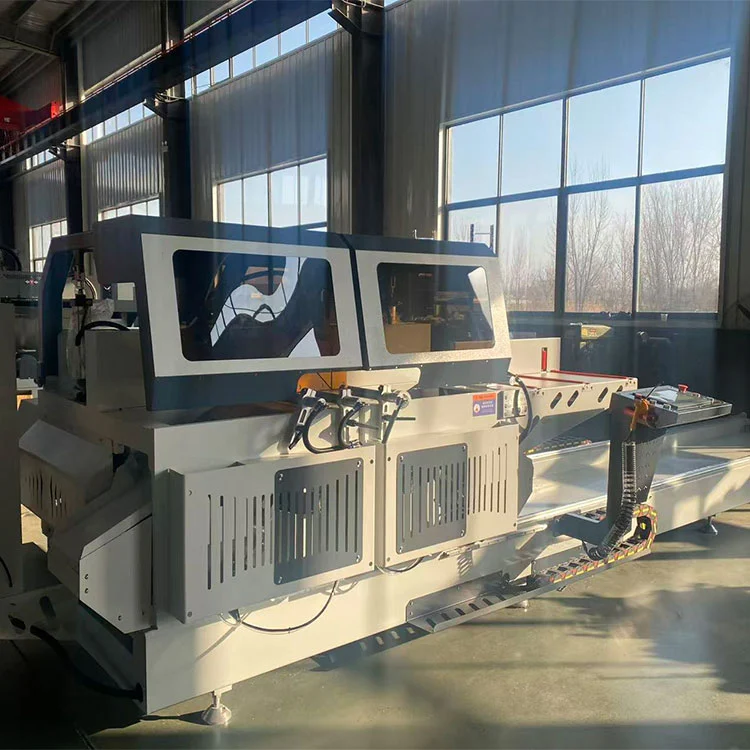

سیمی آٹومیٹک ڈبل ہیڈ میٹر نے ایلومینیم پروفائل کاٹنے والی مشین کو دیکھا

ایل بی ایل مشین برانڈ کے تحت کام کرنے والی شانڈونگ لیبولانگ پریسجن مشینری کمپنی لمیٹڈ، 1996 سے چین کے جنان، فیکٹری میں ایلومینیم اور پی وی سی پروسیسنگ کا سامان تیار کر رہی ہے۔ یہ نیم خودکار ڈبل ہیڈ میٹر کھڑکیوں، دروازوں، پردے کی دیواروں اور صنعتی فریموں کے لیے ایلومینیم پروفائلز کو کاٹتا ہے۔ یہ 45° سے 135° تک افقی کٹنگ زاویوں اور 45° سے 90° تک عمودی زاویوں کے ساتھ 350 ملی میٹر چوڑائی اور 150 ملی میٹر اونچائی تک پروفائلز کو ہینڈل کرتا ہے۔ 4 کلو واٹ کی دو موٹریں آری بلیڈ کو 2800 rpm پر چلاتی ہیں، اور دائیں سر کو لمبائی کی پوزیشننگ کے لیے ریک اور پنین ٹرانسمیشن کے ساتھ لکیری گائیڈز پر چلتا ہے۔ ایک پانچ محور والا مکمل بند CNC نظام زاویہ اور لمبائی کی پوزیشننگ کو کنٹرول کرتا ہے، جبکہ کٹنگ فیڈ کی شرح 0 سے 3 m/min تک بغیر کسی قدم کے ایڈجسٹ ہوتی ہے۔

تکنیکی پیرامیٹرز

خصوصیات

• بڑے سیکشن پروفائل کاٹنا:دیسیمی آٹومیٹک ڈبل ہیڈ میٹر نے ایلومینیم پروفائل کاٹنے والی مشین کو دیکھابڑے ایلومینیم پروفائلز کے دو جہتی کمپاؤنڈ زاویہ کاٹنے کے لیے ڈیزائن کیا گیا ہے۔ یہ 350 ملی میٹر تک چوڑائی اور 150 ملی میٹر تک اونچائی کو سنبھالتا ہے، جس میں معیاری پردے کی دیوار اور صنعتی اخراج کے سائز کا احاطہ کیا جاتا ہے۔
• پانچ محور مکمل بند CNC نظام:زاویہ اور لمبائی کی پوزیشننگ کو بند لوپ فیڈ بیک کے ساتھ پانچ محور CNC سسٹم کے ذریعے کنٹرول کیا جاتا ہے۔ یہ ±5′ کے اندر زاویہ کی رواداری کو برقرار رکھتا ہے اور عام آپریٹنگ حالات میں ±0.2 ملی میٹر کے اندر لمبائی کی رواداری کو دہراتی ہے۔
• حرکت پذیر آری ہیڈ ٹرانسمیشن:دائیں کاٹنے والا سر ریک اور پنین ڈرائیو کے ساتھ لکیری گائیڈ جوڑے پر چلتا ہے۔ یہ انتظام مکمل 6000 ملی میٹر کاٹنے کی صلاحیت سے زیادہ درست لمبائی کی پوزیشننگ کے لیے درکار سختی کی حمایت کرتا ہے۔
• صحت سے متعلق محور بیرنگ:آری سر کی گردش میں کراسڈ بیلناکار رولر بیرنگ استعمال کیے جاتے ہیں، جو مستحکم، کم رگڑ والی کونیی حرکت فراہم کرتے ہیں۔ یہ ڈیزائن سیٹ پوزیشن پر ہموار زاویہ ایڈجسٹمنٹ اور قابل اعتماد لاکنگ میں حصہ ڈالتا ہے۔
• بہتر راکر بازو کی ساخت:آری بلیڈ ایک مضبوط راکر بازو پر نصب ہے جو ورک ٹیبل کے نیچے سے اوپر کی طرف جھولتا ہے۔ یہ ترتیب پروفائل پر ایک ہموار، صاف کٹی ہوئی سطح پیدا کرتی ہے اور مجموعی طور پر کاٹنے کے استحکام کو بہتر بناتی ہے۔
• انڈر ٹیبل بلیڈ سوئنگ:بلیڈ فیڈ ڈائریکشن ورک ٹیبل کے نیچے سے ہے، جو آپریٹر کے ہاتھوں کو سائیکل کے دوران کٹنگ زون سے دور رکھنے میں مدد کرتا ہے۔
• انٹیگریٹڈ چکنا اور کولنگ:ایک دھول چکنا کرنے والا اور ٹھنڈا کرنے والا آلہ آری بلیڈ کے ساتھ حرکت کرتا ہے، بلیڈ کے دانتوں اور کاٹنے والی جگہ پر کاٹنے والے سیال کو براہ راست لگاتا ہے۔ یہ بلیڈ سروس کی زندگی کو بڑھانے میں مدد کرتا ہے اور ایلومینیم پر کٹ کوالٹی کو بہتر بناتا ہے۔

یہ کیسے کام کرتا ہے۔

دیسیمی آٹومیٹک ڈبل ہیڈ میٹر نے ایلومینیم پروفائل کاٹنے والی مشین کو دیکھاCNC کنٹرول پینل پر آپریٹر کے مطلوبہ افقی اور عمودی کاٹنے کے زاویوں کے ساتھ ساتھ کٹ کی لمبائی کو ترتیب دے کر کام کرتا ہے۔ دائیں کاٹنے والا سر خود بخود لکیری گائیڈ کے ساتھ پروگرام شدہ پوزیشن کی طرف بڑھتا ہے۔ ایلومینیم پروفائلز رولر سپورٹ ٹیبلز پر رکھے جاتے ہیں اور نیومیٹک کلیمپ کے ذریعے محفوظ کیے جاتے ہیں۔ دونوں سر ایک ساتھ یا آزادانہ طور پر کاٹ سکتے ہیں۔ کٹنگ سائیکل کے دوران، آرے کے بلیڈ ورک ٹیبل کے نیچے سے اوپر کی طرف جھولتے ہیں، 0 اور 3 میٹر فی منٹ کے درمیان کنٹرول شدہ فیڈ ریٹ کے ساتھ پروفائل کو کاٹتے ہیں۔ کٹ کے دوران دھند پھسلن کا نظام چالو ہوجاتا ہے۔ بلیڈ کے پیچھے ہٹنے کے بعد، کلیمپ جاری ہو جاتے ہیں اور کٹے ہوئے ٹکڑوں کو ہٹا دیا جاتا ہے۔ پانچ محور والا بند لوپ CNC سسٹم بیچ کٹنگ میں درستگی برقرار رکھنے کے لیے پوزیشن کو مانیٹر اور ایڈجسٹ کرتا ہے۔

کلیدی اجزاء

• آری موٹرز (2 × 4 کلو واٹ):ہر کٹنگ ہیڈ کو 2800 rpm پر گھومنے والی 4 کلو واٹ موٹر سے چلایا جاتا ہے۔ طاقت بلیڈ کے قطر اور 350 × 150 ملی میٹر کی کٹنگ کراس سیکشن کی صلاحیت سے مماثل ہے۔
• لکیری گائیڈ اور ریک اینڈ پنین:حرکت پذیر دایاں سر ایک درست لکیری گائیڈ پر سوار ہوتا ہے اور اسے ریک اور پنین ڈرائیو کے ذریعے رکھا جاتا ہے۔ یہ ٹرانسمیشن 6000 ملی میٹر بیڈ پر لمبائی کی پوزیشننگ کے لیے درکار سختی اور درستگی فراہم کرتی ہے۔
• کراسڈ رولر بیرنگ:کونیی ایڈجسٹمنٹ کے لئے آری ہیڈ پیوٹ پر استعمال کیا جاتا ہے۔ یہ بیرنگ کم سے کم ردعمل کے ساتھ اعلی سختی اور ہموار گردش فراہم کرتے ہیں۔
• پانچ محور CNC کنٹرولر:افقی اور عمودی کاٹنے کے زاویوں، لمبائی کی پوزیشننگ، اور فیڈ کی شرح کا انتظام کرتا ہے۔ بند لوپ سسٹم پوزیشننگ کی درستگی کو برقرار رکھنے کے لیے انکوڈرز سے فیڈ بیک استعمال کرتا ہے۔
• دھند پھسلن کا نظام:ایک نوزل ​​اسمبلی جو آری بلیڈ کے ساتھ حرکت کرتی ہے، کٹنگ زون میں ایٹمائزڈ کٹنگ سیال پہنچاتی ہے۔ یہ رگڑ کی گرمی کو کم کرتا ہے اور بلیڈ کے دانتوں پر ایلومینیم چپ کی ویلڈنگ کو روکنے میں مدد کرتا ہے۔
• نیومیٹک کلیمپ:کاٹنے کے دوران پروفائل کو پوزیشن میں رکھیں۔ کلیمپنگ پریشر ایئر ریگولیٹر کے ذریعے سایڈست ہے۔

درخواستیں

دیسیمی آٹومیٹک ڈبل ہیڈ میٹر نے ایلومینیم پروفائل کاٹنے والی مشین کو دیکھاکھڑکی اور دروازے کی پیداوار، پردے کی دیوار کی تعمیر، سولر پینل فریم مینوفیکچرنگ، اور عام صنعتی ایلومینیم پروسیسنگ میں ایلومینیم پروفائلز کو کاٹنے کے لیے استعمال کیا جاتا ہے۔ یہ مخصوص کاٹنے کی صلاحیت کے اندر ٹھوس اور کھوکھلی اخراج، تھرمل بریک پروفائلز، اور ہلکے الوہ دھاتی حصوں کو ہینڈل کرتا ہے۔

مینوفیکچرر اور سپورٹ

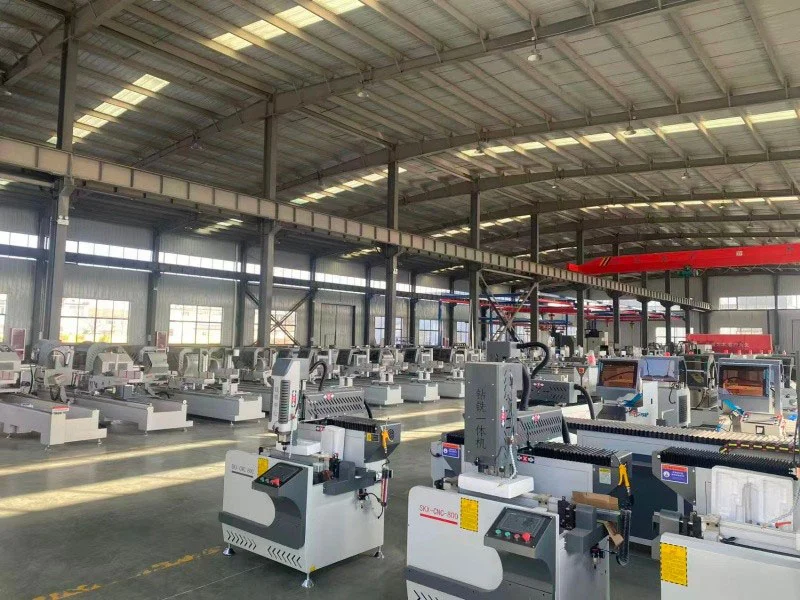

ایل بی ایل مشین کے طور پر کام کرنے والی شیڈونگ لیبولانگ پریسجن مشینری کمپنی لمیٹڈ نے 1996 سے اپنی جنان، چین کی فیکٹری میں ایلومینیم پروسیسنگ کا سامان تیار کیا ہے۔سیمی آٹومیٹک ڈبل ہیڈ میٹر نے ایلومینیم پروفائل کاٹنے والی مشین کو دیکھاCE اور ISO سرٹیفیکیشن کے ساتھ براہ راست فیکٹری فراہم کی جاتی ہے۔ ایک سال کی وارنٹی مرکزی ڈھانچے کا احاطہ کرتی ہے۔ ریموٹ تکنیکی مدد، آپریشن ویڈیوز، اور ایک انگریزی دستی شامل ہیں۔ اسپیئر پارٹس بھیجنے کے لیے ذخیرہ کیے جاتے ہیں۔ وولٹیج، کاٹنے کی لمبائی، اور کلیمپنگ کے اختیارات آرڈر کے وقت اپنی مرضی کے مطابق کیے جا سکتے ہیں۔

اکثر پوچھے گئے سوالات

Q1: یہ کس قسم کے پروفائلز کو کاٹ سکتا ہے؟

A: یہ ایلومینیم پروفائلز کو 350 ملی میٹر چوڑائی اور 150 ملی میٹر اونچائی تک کاٹتا ہے، بشمول ٹھوس سلاخیں، کھوکھلی اخراج، اور تھرمل بریک پروفائلز۔ یہ ہلکی الوہ دھاتوں اور کچھ پیویسی پروفائلز کے لیے بھی موزوں ہے۔

Q2: کیا یہ کمپاؤنڈ زاویہ کاٹ سکتا ہے؟

A: ہاں۔ مشین دو جہتی کمپاؤنڈ اینگل کٹنگ کرتی ہے، افقی زاویہ 45° سے 135° تک اور عمودی زاویہ 45° سے 90° تک ایڈجسٹ ہوتا ہے۔

Q3: کاٹنے کی درستگی کیا ہے؟

A: ریپیٹ لوکٹنگ کی لمبائی کی رواداری ±0.2 ملی میٹر ہے، اور درست طریقے سے برقرار رکھنے والے بلیڈ کے ساتھ معیاری آپریٹنگ حالات میں کاٹنے والے زاویہ کی رواداری ±5′ ہے۔

Q4: کیا سر کی صحیح پوزیشننگ خودکار ہے؟

A: ہاں۔ دائیں سر لکیری گائیڈ کے ساتھ پانچ محور CNC سسٹم کے ذریعے پروگرام شدہ پوزیشن پر خود بخود حرکت کرتا ہے۔ آپریٹر کنٹرول پینل پر مطلوبہ لمبائی میں داخل ہوتا ہے۔

Q5: کم از کم آرڈر کی مقدار اور ترسیل کا وقت کیا ہے؟

A: کم از کم آرڈر کی مقدار ایک سیٹ ہے۔ ڈپازٹ کی رسید کے بعد معیاری ترسیل کا وقت عام طور پر 15-25 کام کے دنوں میں ہوتا ہے، موجودہ پروڈکشن شیڈول پر منحصر ہے۔
