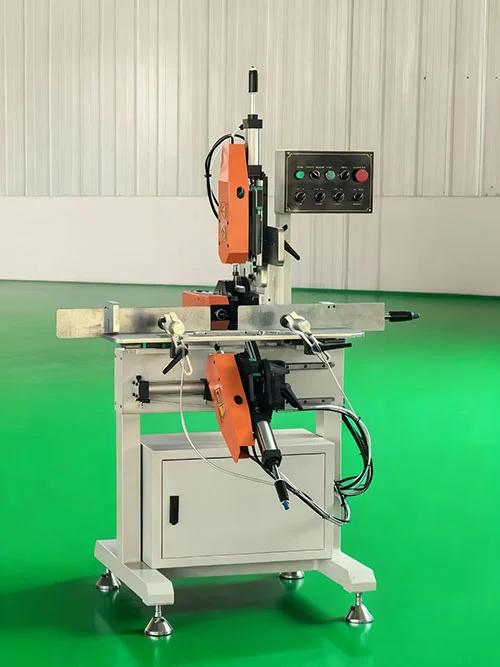

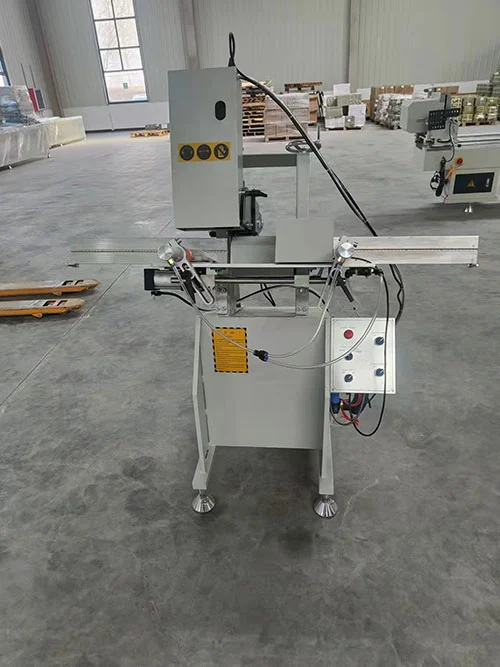

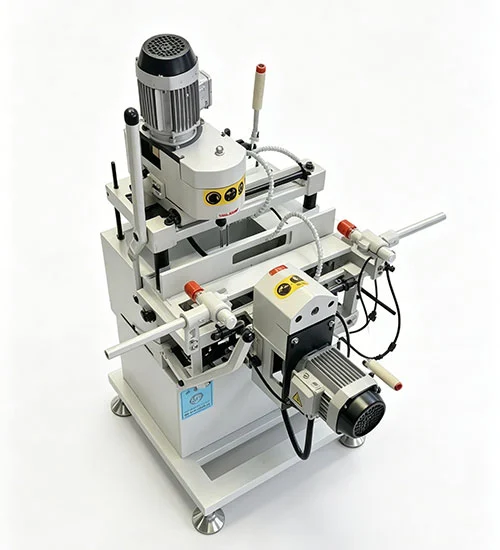

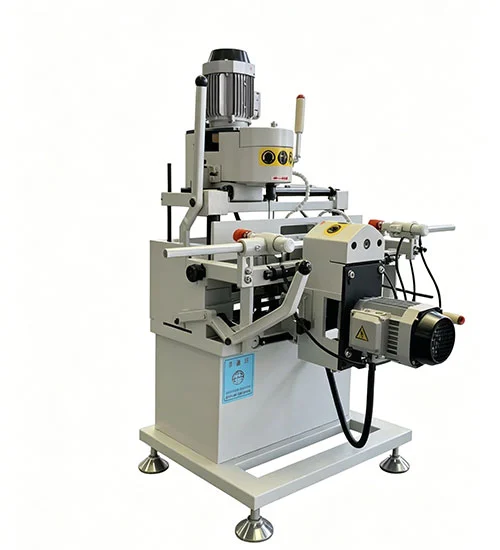

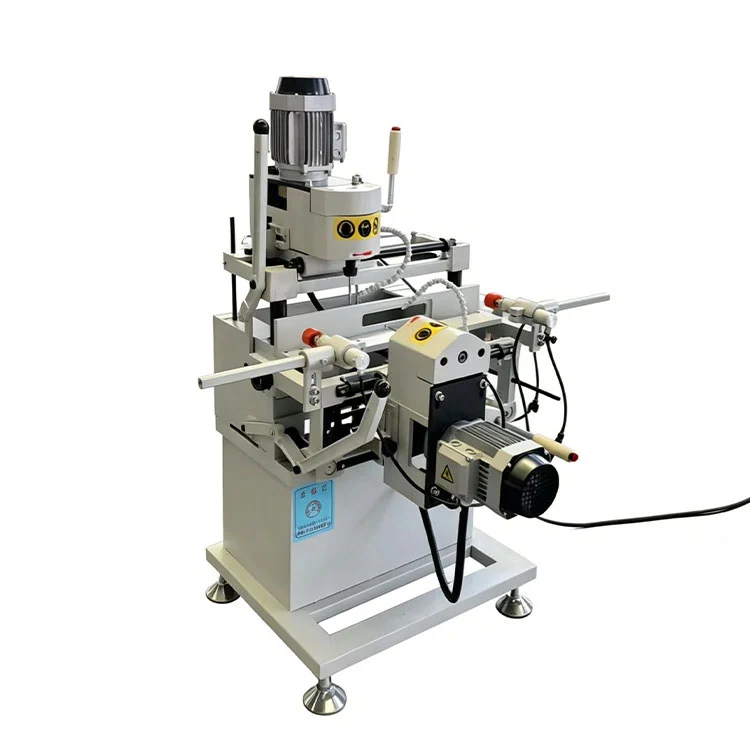

UPVC پیویسی ونڈو واٹر سلاٹ گھسائی کرنے والی مشین

• UPVC پیویسی ونڈو واٹر سلاٹ گھسائی کرنے والی مشینتین محور ملنگ کی صلاحیت فراہم کرتا ہے: ایک ہی اسٹیشن پر عمودی، افقی، اور زاویہ کٹ۔
• یہ پیویسی کھڑکی اور دروازے کے پروفائلز میں پانی کی نکاسی کے سلاٹس اور ہوا کے دباؤ کے توازن کے سوراخوں کی گھسائی کرنے کے لیے بنایا گیا ہے۔
• نچلا سر ایک ہی کلیمپنگ ایکشن میں ٹول کو تبدیل اور سخت کرتا ہے، لہذا سلاٹ پروسیسنگ پرUPVC پیویسی ونڈو واٹر سلاٹ گھسائی کرنے والی مشینانٹرمیڈیٹ دستی ٹول کی تبدیلیوں کے بغیر مکمل کیا جاتا ہے۔
• ملنگ ورک ٹیبل ایک مستطیل لکیری گائیڈ کے ساتھ حرکت کرتا ہے، کٹ کے دوران سیدھی لائن کی حرکت کو برقرار رکھتا ہے۔
• ترچھا ملنگ ہیڈ زاویہ ایڈجسٹمنٹ اور خودکار اوپر/نیچے کے علاوہ بائیں/دائیں حرکت کی اجازت دیتا ہے۔ یہ بائیں-دائیں سلاٹ کی ہم آہنگی کو محفوظ رکھتے ہوئے 45° واٹر سلاٹ ملنگ کو قابل بناتا ہے۔
• تیز رفتار سپنڈل موٹرز مطلوبہ کاٹنے کی رفتار پر مستحکم ملنگ کے لیے نصب کی جاتی ہیں۔

تکنیکی وضاحتیں

درخواست کا دائرہ کار

یہUPVC پیویسی ونڈو واٹر سلاٹ گھسائی کرنے والی مشینUPVC اور PVC ونڈو اور دروازے کی پیداوار لائنوں پر استعمال کیا جاتا ہے. عام ایپلی کیشنز میں کیسمنٹ اور سلائیڈنگ ونڈو فریموں کی بنیاد پر ڈرینیج سلاٹس کی گھسائی کرنا، ٹرانسم اور ملونز میں ہوا کے دباؤ کے برابری کے سوراخوں کو کاٹنا، اور پروفائل ڈیزائن کی ضرورت کے مطابق زاویہ والی سلاٹ تیار کرنا شامل ہیں۔ یہ مشین معیاری سفید پروفائلز اور رنگین یا پرتدار دونوں حصوں کو ہینڈل کرتی ہے، جس میں تین محور والے سر کی ترتیب رہائشی اور ہلکی کمرشل ونڈو فیبریکیشن میں پائی جانے والی زیادہ تر سلاٹ کنفیگریشنز کو کور کرتی ہے۔

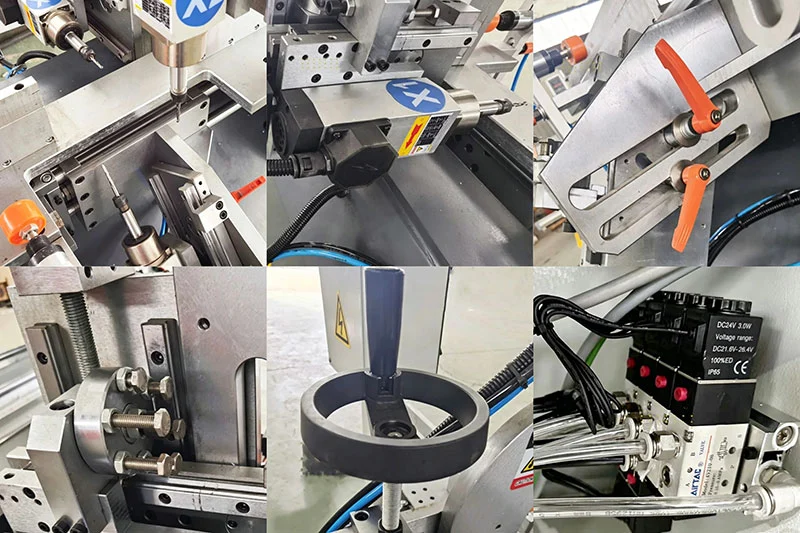

کلیدی اجزاء

• تین اسپنڈل موٹرز (ہر ایک 0.75 کلو واٹ):تین ملنگ ہیڈز کے لیے آزاد ڈرائیو فراہم کریں، UPVC مواد پر صاف سلاٹ کناروں کے لیے 24,000 r/منٹ کی رفتار سے کام کریں۔
• مستطیل لکیری گائیڈ سسٹم:ملنگ اسٹروک کے دوران حرکت پذیر ورک ٹیبل کو سپورٹ کرتا ہے، بیچوں میں سلاٹ سیدھی اور دوبارہ قابل پوزیشننگ کو برقرار رکھنے میں مدد کرتا ہے۔
• نچلے سر پر نیومیٹک ٹول کلیمپنگ:کٹر کو ایک ہی کارروائی میں تبدیل اور سخت کیا جاتا ہے، بیکار وقت کو کم کرتا ہے اور دستی ٹول کو سخت کرنے کے معمولات کو ختم کرتا ہے۔
• سایڈست ترچھا سر (نمبر 3 سر):ملنگ اینگل کو لاکنگ ہینڈل کے ساتھ دستی طور پر سیٹ کیا جا سکتا ہے، جس میں 45° اور دیگر زاویوں کا احاطہ کیا جا سکتا ہے جبکہ بائیں-دائیں سلاٹ کی ہم آہنگی کو برقرار رکھا جا سکتا ہے۔
• کنٹرول پینل اور وائرنگ:ایک سرشار ہنگامی اسٹاپ کے ساتھ پش بٹن آپریشن۔ برقی اجزاء کو دھول سے محفوظ دیوار میں رکھا جاتا ہے، اور نیومیٹک سرکٹ میں ایک فلٹر-ریگولیٹر-لبریکیٹر یونٹ شامل ہوتا ہے تاکہ کلیمپ کے مستحکم دباؤ کو برقرار رکھا جا سکے۔
• فریم اور گارڈز:ویلڈیڈ اسٹیل بیس ایک سخت ڈھانچہ فراہم کرتا ہے۔ شفاف حفاظتی محافظ ملنگ ایریا کو ڈھانپتے ہیں اور اسپنڈل اسٹارٹ سرکٹ کے ساتھ انٹر لاک کرتے ہیں۔

مشین کے افعال

• خودکار ٹول کی تبدیلی اور سلاٹ سائیکل:نچلا سر ایک ہی عمل میں ٹول کلیمپنگ اور ریلیز کرتا ہے، بغیر دستی ری ٹولنگ کے سلاٹ ملنگ کو مکمل کرتا ہے۔
• پانی کی سلاٹ اور توازن سوراخ کی صلاحیت:UPVC اور PVC پروفائلز پر ڈرینج سلاٹس اور ہوا کے دباؤ کے برابری کے سوراخوں کو ہینڈل کرتا ہے۔
• گائیڈڈ موشن:ایک مستطیل لکیری گائیڈ حرکت پذیر ورک ٹیبل کو سپورٹ کرتا ہے، جو سیدھے، دہرائے جانے کے قابل ملنگ راستوں میں حصہ ڈالتا ہے۔
• براہ راست کنٹرول:واضح طور پر لیبل والے افعال کے ساتھ پش بٹن آپریشن؛ بنیادی فیکٹری ٹریننگ والے آپریٹرز مختصر سیٹ اپ مدت کے بعد مشین کا انتظام کر سکتے ہیں۔
• کومپیکٹ فوٹ پرنٹ:1150 × 1100 × 1700 ملی میٹر کے طول و عرض معیاری ونڈو فیبریکیشن لائنوں میں فٹ ہوتے ہیں۔

پروڈکٹ کی تفصیلات

• تین گھسائی کرنے والے سر- UPVC کھڑکی اور دروازے کے پروفائلز پر واٹر سلاٹ اور ایئر ہول مشیننگ کے لیے ترتیب دیا گیا ہے۔
• تیز رفتار سپنڈل موٹر- کلین سلاٹ کناروں کے لیے زیادہ سے زیادہ گردشی رفتار 24,000 r/منٹ تک۔
• نمبر 3 سر (ترچھا)- گھسائی کرنے والا زاویہ مطلوبہ سلاٹ زاویہ سے ملنے کے لئے دستی طور پر سیٹ کیا جاسکتا ہے۔
• گہرائی کے اسٹاپ کو فوری ایڈجسٹ کریں۔پروفائل بیچوں کے درمیان سوئچ کرتے وقت سیٹ اپ کا وقت کم کر دیتا ہے۔
• ہینڈ وہیل اونچائی ایڈجسٹمنٹ- آپریٹر کو بغیر ٹولز کے عمودی کٹر پوزیشن کو ٹھیک کرنے کی اجازت دیتا ہے۔
• نیومیٹک اور برقی اجزاء- بین الاقوامی طور پر تسلیم شدہ سپلائرز سے حاصل کیا گیا ہے اور CE کی ضروریات کو پورا کرنے کے لیے وائرڈ ہے۔

پیکیجنگ اور شپنگ

ہر ایکUPVC پیویسی ونڈو واٹر سلاٹ گھسائی کرنے والی مشینایک معیاری برآمدی لکڑی کے کریٹ میں داخلی فوم پیڈنگ اور اسٹیل کے پٹے کے ساتھ پیک کیا جاتا ہے۔ کریٹ کو ہینڈلنگ کی علامتوں اور شپنگ کی تفصیلات کے ساتھ واضح طور پر نشان زد کیا گیا ہے۔ ڈیلیوری کی شرائط FOB جنان یا Qingdao ہیں، عام طور پر آرڈر کی تصدیق کے بعد 15-25 کام کے دنوں کے اندر ترسیل کے ساتھ۔ مشین کے فیکٹری سے نکلنے سے پہلے ایک پری شپمنٹ ٹیسٹ رپورٹ اور CE سرٹیفکیٹ کی ڈیجیٹل کاپی فراہم کی جاتی ہے۔

اکثر پوچھے گئے سوالات

Q1: یہ UPVC پیویسی ونڈو واٹر سلاٹ گھسائی کرنے والی مشین کون سے مواد پر عمل کر سکتی ہے؟

A: یہ UPVC اور PVC ونڈو اور دروازے کے پروفائلز کے لیے بنایا گیا ہے۔

Q2: کیا مشین کو ہنر مند آپریٹرز کی ضرورت ہے؟

A: کنٹرول ایک سادہ پش بٹن پینل پر مبنی ہیں۔ آپریٹرز ورک فلو کو تیزی سے سیکھ سکتے ہیں، اور تفصیلی ہدایات فراہم کی گئی ہیں۔

Q3: کیا مشین 45° پانی کے سلاٹ مل سکتی ہے؟

A: ہاں۔ ترچھا ملنگ ہیڈ 45° سلاٹ ملنگ کو سپورٹ کرتا ہے اور پروفائل پر بائیں-دائیں ہم آہنگی کو برقرار رکھتا ہے۔

Q4: کیا بجلی کی فراہمی حسب ضرورت ہے؟

A: معیاری ترتیب 220V 50/60Hz استعمال کرتی ہے۔ آرڈر کرتے وقت دیگر وولٹیج کا اہتمام کیا جا سکتا ہے۔

Q5: خودکار ٹول کی تبدیلی کیسے کام کرتی ہے؟

A: نچلے سر کا طریقہ کار کٹر کو ایک ہی حرکت میں تبدیل اور سخت کرتا ہے، جس سے سلاٹ کو دستی ٹول ایڈجسٹمنٹ کے لیے رکے بغیر مکمل کیا جا سکتا ہے۔

Q6: گھسائی کرنے والی لمبائی کی حد کیا ہے؟

A: گھسائی کرنے والی لمبائی 30 ملی میٹر سے 60 ملی میٹر تک سایڈست ہے۔

Q7: کیا مشین سافٹ ویئر یا ہدایات کے ساتھ آتی ہے؟

A: ایک انگریزی سافٹ ویئر انٹرفیس اور آپریشن کی ہدایات شامل ہیں۔ سسٹم AutoCAD سے ڈرائنگ ڈیٹا امپورٹ کر سکتا ہے۔

Q8: مجموعی سائز اور وزن کیا ہے؟

A: 1150 × 1100 × 1700 ملی میٹر، مجموعی وزن 200 کلوگرام۔

Q9: کیا اسپیئر پارٹس دستیاب ہیں؟

A: ہاں۔ استعمال کی اشیاء جیسے کٹر پہیے اور سیٹنگ ٹولز اختیاری اشیاء کے طور پر دستیاب ہیں، اور عام طور پر پہنے ہوئے پرزوں کو صارف تبدیل کر سکتا ہے۔
