800mm CNC پردے کی دیوار کے آخر میں گھسائی کرنے والی مشین

ایل بی ایل مشین برانڈ کے تحت کام کرنے والی شانڈونگ لیبولانگ پریسجن مشینری کمپنی، لمیٹڈ، 1996 سے اپنی جنان، چائنا فیکٹری میں ایلومینیم پروسیسنگ کا سامان تیار کر رہی ہے۔ یہ 3-محور سرو سی این سی اینڈ ملر ایلومینیم کے پردے کی دیوار اور اگواڑے کے پروفائلز، دروازے اور کھڑکیوں کے فریموں، اور بیرونی حصوں کو تیار کرتا ہے۔ اس میں 800 mm X-axis سفر، 0° سے 90° تک خودکار سپنڈل گردش، ایک ہیوی ڈیوٹی کاسٹ آئرن بیس، اور بیچ کی پیداوار کے لیے ملٹی پروفائل کلیمپنگ کی خصوصیات ہیں۔ صارف دوست HMI والا SYNTEC صنعتی CNC سسٹم فوری سیٹ اپ کے لیے USB CAD درآمد اور پہلے سے لوڈ شدہ پروفائل لائبریریوں کو سپورٹ کرتا ہے۔

• 800mm ایکس محور سفر:دی800mm CNC پردے کی دیوار کے آخر میں گھسائی کرنے والی مشینX محور کے ساتھ 800 ملی میٹر کام کرنے کی لمبائی فراہم کرتا ہے، ایک ہی سیٹ اپ میں بڑی پردے کی دیوار اور اگواڑے کے پروفائلز کو ایڈجسٹ کرتا ہے۔
• 3-محور CNC سرو کنٹرول:X، Y، اور Z محوروں کو امدادی موٹروں کے ذریعے چلایا جاتا ہے جو کہ درست گیند کے پیچ سے ملتے ہیں۔ پوزیشننگ کی درستگی ±0.02 ملی میٹر پر متعین کی گئی ہے، جو پروڈکشن بیچوں میں مستقل ٹینن اور نالی کے طول و عرض کی حمایت کرتی ہے۔
• ہیوی ڈیوٹی کاسٹ آئرن بیس:مشین کا بیڈ کاسٹ آئرن ہے، جو تیز رفتار ملنگ کے دوران کمپن کو نم کرنے اور استحکام برقرار رکھنے کے لیے ڈیزائن کیا گیا ہے۔ یہ ہموار، گڑبڑ سے پاک اختتامی چہروں اور طویل آلے کی زندگی میں حصہ ڈالتا ہے۔
• خودکار 0° سے 90° تکلا گردش:گھسائی کرنے والی سپنڈل پروگرام کے کنٹرول کے تحت 0° (افقی) سے 90° (عمودی) تک گھوم سکتی ہے۔ افقی اور عمودی پروفائل کے سروں کو ورک پیس یا ٹولنگ کی دستی جگہ پر کیے بغیر ایک ہی کلیمپنگ میں مشین بنایا جا سکتا ہے۔
• ملٹی پروفائل کلیمپنگ:کلیمپنگ فکسچر بیک وقت 3 سے 5 پروفائلز کو محفوظ کر سکتا ہے، جس سے ایک ہی سائیکل میں یکساں اینڈ ملنگ آپریشنز کی بیچ پروسیسنگ کی اجازت دی جا سکتی ہے۔
• SYNTEC صنعتی CNC نظام:کنٹرول یونٹ میں کلر HMI، CAD فائل کی درآمد کے لیے USB پورٹ، اور عام ٹینن اور نوچ جیومیٹری کے ساتھ پہلے سے بھری ہوئی پروفائل لائبریریاں شامل ہیں۔ آپریٹرز پروگرام کو منتخب کرتے ہیں، پروفائلز لوڈ کرتے ہیں، اور جی کوڈ لکھے بغیر سائیکل شروع کرتے ہیں۔

800mm CNC پردے کی دیوار کے آخر میں گھسائی کرنے والی مشین

یہ کیسے کام کرتا ہے۔

دی800mm CNC پردے کی دیوار کے آخر میں گھسائی کرنے والی مشینآپریٹر کے ساتھ نیومیٹک کلیمپنگ فکسچر میں پانچ ایلومینیم پروفائلز لوڈ کرنے کے ساتھ کام کرتا ہے۔ SYNTEC کنٹرولر سے مشینی پروگرام کو منتخب کرنے کے بعد — یا تو پہلے سے بھری ہوئی لائبریری سے یا CAD سے درآمد شدہ فائل سے — سائیکل شروع ہوتا ہے۔ سروو سے چلنے والے X، Y، اور Z محور ملنگ کٹر کو پہلے پروفائل کے آخر میں رکھتے ہیں۔ اسپنڈل 0° اور 90° کے درمیان مشین کے لیے افقی اور عمودی دونوں سطحوں پر بغیر ورک پیس کو ہٹائے خود بخود گھوم سکتا ہے۔ 2800 rpm پر چلنے والا Φ350 mm کاربائیڈ ملنگ کٹر ٹینس، نوچز اور گرووز بنانے کے لیے مواد کو ہٹاتا ہے۔ ٹینون کی زیادہ سے زیادہ گہرائی 100 ملی میٹر ہے، اور زیادہ سے زیادہ پروفائل کراس سیکشن 330 ملی میٹر چوڑا 180 ملی میٹر اونچا ہے۔ ایک سرے پر پروگرام شدہ ترتیب کو مکمل کرنے کے بعد، محور اگلے ورک پیس کی جگہ بدل جاتے ہیں۔ بیچ میں تمام پروفائلز ختم ہونے کے بعد، کلیمپ جاری ہو جاتے ہیں اور آپریٹر مشینی حصوں کو ہٹا دیتا ہے۔

کلیدی اجزاء

• کاسٹ آئرن مشین بیڈ:لکیری گائیڈ ریلوں اور حرکت پذیر محوروں کے لیے ایک سخت، وائبریشن ڈیمپنگ فاؤنڈیشن فراہم کرتا ہے۔ کاسٹنگ کا ماس بھاری ملنگ پاسز کے دوران کاٹنے کے استحکام کو برقرار رکھنے میں مدد کرتا ہے۔
• سرو موٹرز اور بال سکرو (X/Y/Z):عین مطابق گراؤنڈ بال اسکرو کے ساتھ AC سروو ڈرائیوز ±0.02 ملی میٹر پوزیشننگ کی درستگی کو 800 ملی میٹر ایکس ایکسس ٹریول، 330 ملی میٹر چوڑائی کی گنجائش، اور 180 ملی میٹر اونچائی کی گنجائش فراہم کرتی ہے۔

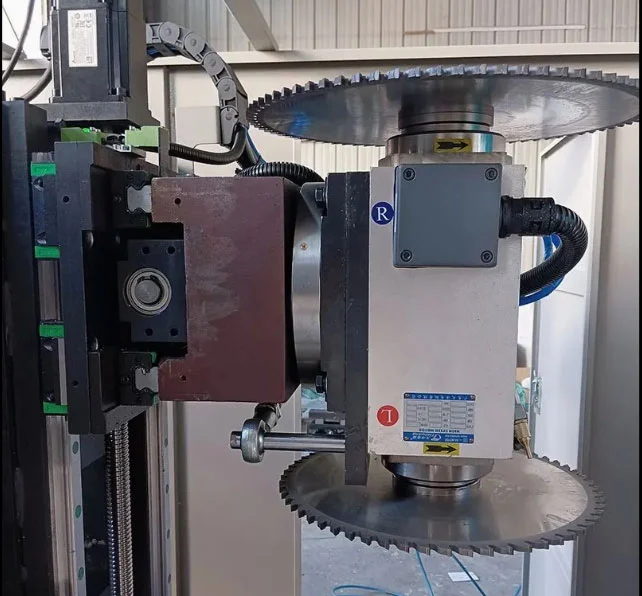

• گھومنے والی تکلی اسمبلی:3 کلو واٹ کی موٹر Φ350 ملی میٹر ملنگ کٹر کو 2800 rpm پر چلاتی ہے۔ افقی اور عمودی سرے کی گھسائی کے درمیان خودکار سوئچنگ کے لیے اسپنڈل ہاؤسنگ سروو کنٹرول کے تحت 0° سے 90° تک گھومتی ہے۔

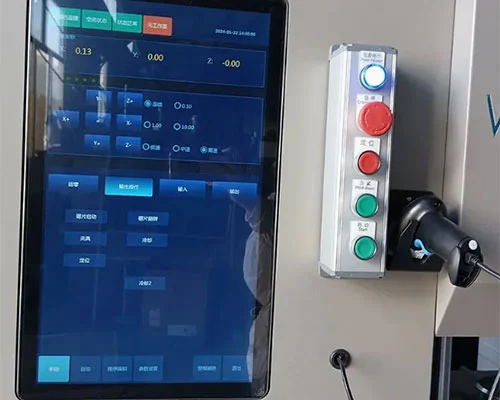

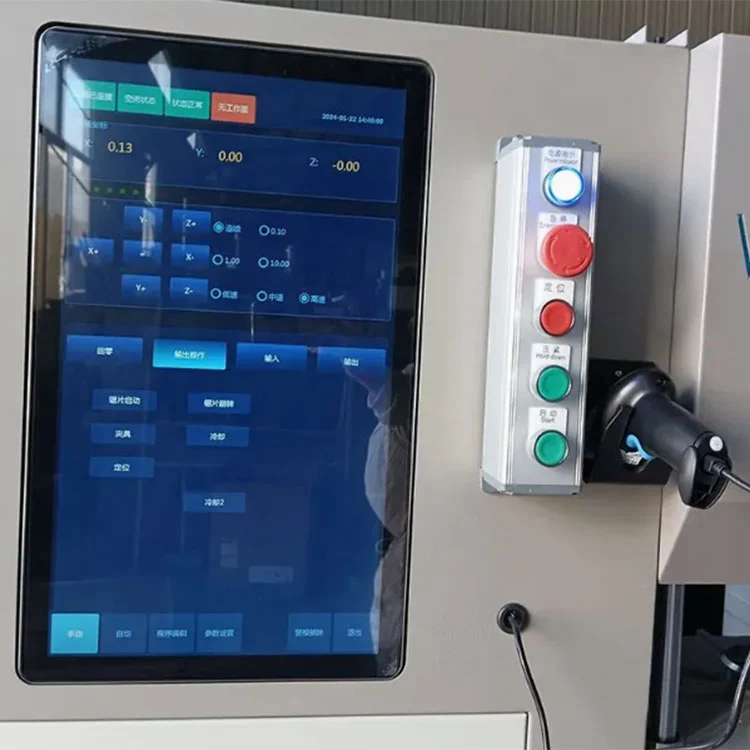

• SYNTEC CNC کنٹرولر:رنگین ٹچ اسکرین HMI کے ساتھ صنعتی درجے کا CNC سسٹم۔ پروفائل لائبریریوں کو اسٹور کرتا ہے، USB کے ذریعے CAD ڈرائنگ درآمد کرتا ہے، اور ایکسس موشن، سپنڈل روٹیشن، اور کلیمپنگ سیکوینسز کا انتظام کرتا ہے۔

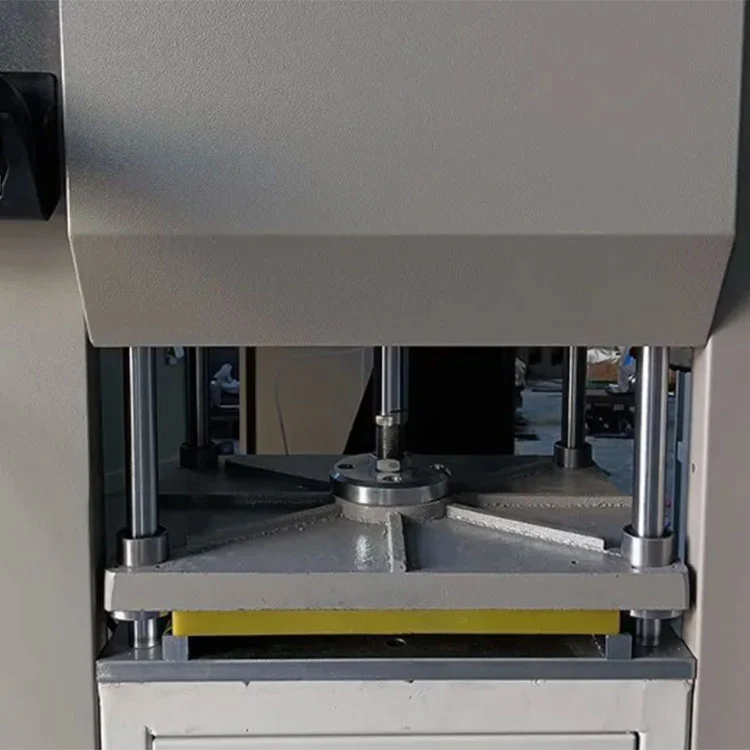

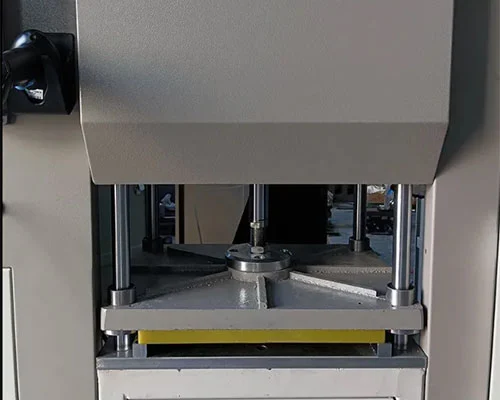

• نیومیٹک ملٹی پروفائل کلیمپ:بیک وقت 3 سے 5 پروفائلز رکھتا ہے۔ کلیمپنگ فورس کو 0.5 اور 0.8 MPa کے درمیان سیٹ کردہ ہوا کے دباؤ کی فراہمی کے ذریعے منظم کیا جاتا ہے۔ جبڑے کے داخلوں کو مختلف پروفائل کراس سیکشنز کے لیے تبدیل کیا جا سکتا ہے۔
• حفاظتی حصار:گارڈز آپریشن کے دوران ملنگ زون کا احاطہ کرتے ہیں۔ ایک ہنگامی اسٹاپ سرکٹ فعال ہونے پر تمام محوروں اور تکلی کی گردش کو روکتا ہے۔

درخواستیں

دی800mm CNC پردے کی دیوار کے آخر میں گھسائی کرنے والی مشینکے لیے استعمال کیا جاتا ہے:

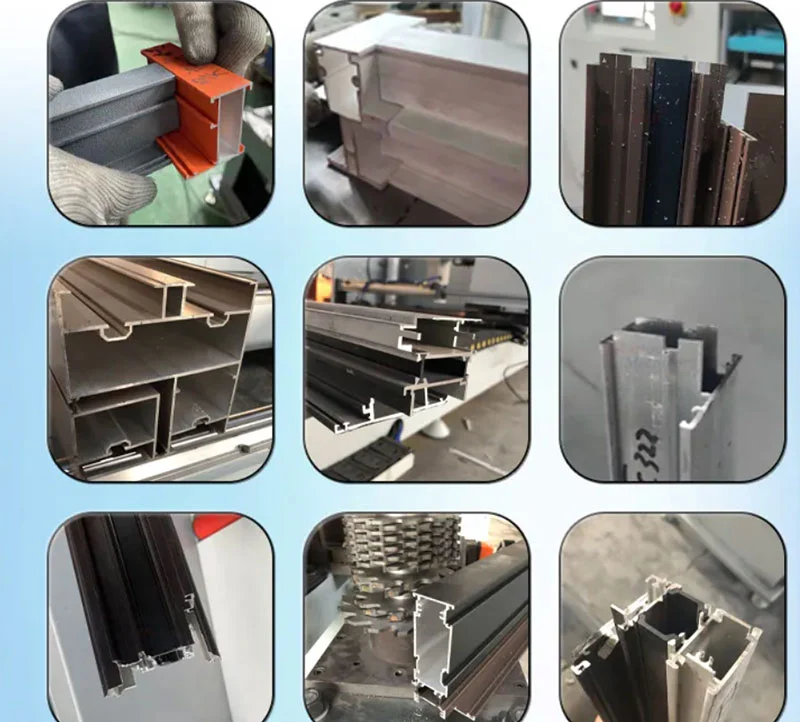

• ایلومینیم کے پردے کی دیوار اور اگواڑا پروفائل اینڈ ملنگ۔

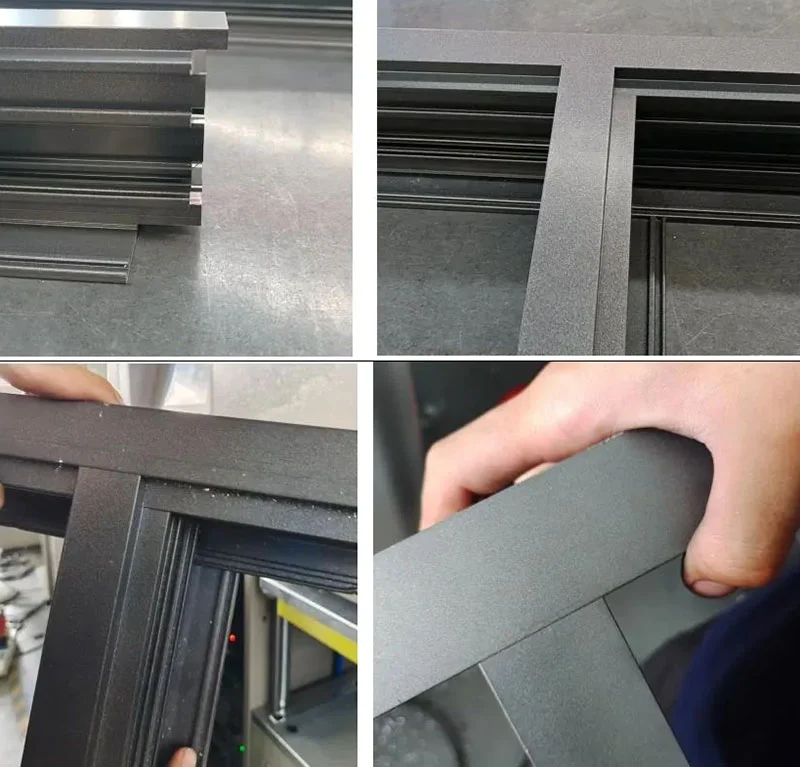

• دروازے اور کھڑکی کے فریم ملیون اور ٹرانسوم ٹینن پروسیسنگ۔
• آرکیٹیکچرل ایلومینیم پروفائل نوچنگ اور نالی کاٹنا۔

پیکیجنگ اور شپنگ

1. نمی سے بچانے کے لیے مشین کی مکمل فلم ریپنگ۔
2. تمام کونوں اور پھیلے ہوئے حصوں پر اینٹی تصادم ایج پیڈنگ۔
3. محفوظ نقل و حمل کے لیے فیومیگیشن فری پلائیووڈ کریٹ اور اسٹیل کے پٹے کے ساتھ پیلیٹ۔

مینوفیکچرر اور وارنٹی

• قائم کارخانہ دار:شیڈونگ لیبولانگ پریسجن مشینری کمپنی لمیٹڈ 1996 سے چین کے شہر جنان میں ایلومینیم اور پی وی سی پروسیسنگ کا سامان تیار کر رہی ہے۔800mm CNC پردے کی دیوار کے آخر میں گھسائی کرنے والی مشینCE اور ISO 9001 سرٹیفیکیشن کے ساتھ براہ راست فیکٹری فراہم کی جاتی ہے۔
• وارنٹی اور سپورٹ:ایک سال کی وارنٹی مینوفیکچرنگ نقائص کے خلاف بنیادی ڈھانچے کا احاطہ کرتی ہے۔ ریموٹ تکنیکی معاونت، آپریشن ویڈیوز، اور انگریزی دستی بغیر کسی اضافی قیمت کے فراہم کیے جاتے ہیں۔
• اسپیئر پارٹس:عام طور پر تبدیل کی جانے والی اشیاء جیسے ملنگ کٹر، کلیمپ جبڑے، اور مہریں ذخیرہ کی جاتی ہیں اور باقاعدہ مال بردار کھیپ کے ساتھ بھیجی جا سکتی ہیں۔
• حسب ضرورت:OEM اور ODM کنفیگریشنز کو قبول کیا جاتا ہے۔ وولٹیج، ایکس ایکسس ٹریول، اور سپنڈل کی وضاحتیں کسٹمر کی ضروریات کے مطابق بنائی جا سکتی ہیں۔

اکثر پوچھے گئے سوالات

Q1: یہ مشین کون سے پروفائلز پر کارروائی کر سکتی ہے؟

A: یہ ایلومینیم کے پردے کی وال پروفائلز، اگواڑے کے اخراج، اور دروازے اور کھڑکی کے فریم حصوں کے لیے ڈیزائن کیا گیا ہے۔ زیادہ سے زیادہ پروسیسنگ کراس سیکشن 330 ملی میٹر چوڑا بائی 180 ملی میٹر اونچا ہے، جس کی ٹینون گہرائی 100 ملی میٹر تک ہے۔

Q2: خودکار سپنڈل گردش کیسے کام کرتی ہے؟

A: سپنڈل سروو کنٹرول کے تحت 0° (افقی) سے 90° (عمودی) تک گھومتا ہے۔ اس سے مشین کو افقی اور عمودی پروفائل کے دونوں سروں کو ایک ہی کلیمپنگ میں مل سکتا ہے بغیر آپریٹر کو ورک پیس کو تبدیل کرنے یا دستی طور پر ٹولنگ کو تبدیل کرنے کی ضرورت ہے۔

Q3: ایک ساتھ کتنے پروفائلز کو مشین بنایا جا سکتا ہے؟

A: نیومیٹک کلیمپنگ فکسچر پروفائل کراس سیکشن کے لحاظ سے بیک وقت 3 سے 5 پروفائلز رکھ سکتا ہے۔ تمام کلیمپڈ پروفائلز ایک ہی چکر میں مشینی ہیں۔

Q4: کیا پروگرامنگ مشکل ہے؟

A: SYNTEC کنٹرولر میں پہلے سے بھری ہوئی پروفائل لائبریریاں شامل ہیں جن میں عام ٹیونن اور نوچ جیومیٹری ہیں۔ CAD فائلوں کو USB کے ذریعے بھی درآمد کیا جا سکتا ہے۔ آپریٹرز ٹچ اسکرین سے پروگرام کا انتخاب کرتے ہیں اور سائیکل شروع کرتے ہیں۔ ایک انگریزی دستی اور آپریشن کی ویڈیو فراہم کی گئی ہے۔

Q5: کیا مختلف ممالک کے لئے بجلی کی فراہمی کو اپنی مرضی کے مطابق کیا جاسکتا ہے؟

A: ہاں۔ معیاری ترتیب 380V/50Hz تھری فیز پاور استعمال کرتی ہے۔ دیگر وولٹیجز اور تعدد مقامی برقی معیارات سے ملنے کے لیے آرڈر کے وقت بتائے جا سکتے ہیں۔
