بڑے سیکشن انڈسٹریل ایلومینیم پروفائلز کے لیے 800 ملی میٹر ہائی رگڈیٹی پریسجن CNC مشینی مرکز

پروڈکٹ کا خلاصہ

ایک کلیمپنگ۔ ہر سوراخ، سلاٹ اور اختتامی چہرہ. کوئی ری فکسچرنگ ٹیکس نہیں۔

زیادہ تر پروفائل شاپس ڈرل پریس، ویز اور ڈیبرر کے درمیان کسی حصے کو منتقل کرنے میں زیادہ وقت ضائع کرتی ہیں جتنا کہ وہ اصل میں دھات کو کاٹنے سے محروم ہو جاتی ہیں۔ یہ 800 ملی میٹر مرکز اس لوپ کو بند کرتا ہے۔ ایکسٹروشن کو ایک بار لوڈ کریں، اسے گراؤنڈ ڈیٹم کے خلاف لاک کریں، اور اسپنڈل کو ایک ہی چکر میں ڈرلنگ، ملنگ، ٹیپنگ، چیمفرنگ اور اینڈ فیس اسکوائرنگ کرنے دیں — ایک ہی پروگرام کے ساتھ حصہ 1 اور حصہ 1,000 کو بغیر بڑھے دہرایا جائے۔

یہ ایلومینیم ٹولنگ کے ساتھ ملبوس اسٹیل VMC نہیں ہے۔ بیڈ، اسپنڈل کریو، فیڈ لاجک اور چپ پاتھ کو شروع سے ہی 6061/6063 اخراج کے لیے مخصوص کیا گیا تھا: ہائی آر پی ایم، کم طاقت، تیز سوئرف انخلاء، اور کلیمپ جو پتلی دیواروں کو کچلنے کے بغیر پکڑتے ہیں۔

تکنیکی وضاحتیں



کلیدی خصوصیات

ایلومینیم کا پہلا 3 محور ڈیزائن — 6061/6063 اخراج کے لیے آپٹمائزڈ اسپنڈل اسپیڈ، فیڈ لاجک اور چپ انخلاء

ون کلیمپنگ ملٹی پروسیس — ڈرل، مل، نل، کاؤنٹر سنک، چیمفر اور پروفائل کو منتقل کیے بغیر کندہ کاری

ٹیلٹنگ / گھومنے کے قابل ورک ٹیبل (-90° / 0° / +90°) - اوپر اور دونوں طرف کے چہرے ایک ہی سیٹ اپ میں مشینی ہیں

سروو سے چلنے والا X/Y/Z — مستحکم پوزیشننگ، دوبارہ قابل سوراخ کے نمونے، ہموار کنٹور ملنگ

تیز رفتار الیکٹرک اسپنڈل — ایئر کولڈ یا لیکویڈ کولڈ آپشنز، ایلومینیم چپ لوڈ کے لیے بنائے گئے

گرافک CNC پروگرامنگ — سوراخ/ سلاٹ کی قسم منتخب کریں، طول و عرض درج کریں، ٹول پاتھ بنائیں؛ درخواست پر CAD/G-code درآمد کریں۔

نیومیٹک پروفائل کلیمپس - تیز لوڈنگ، محفوظ ہولڈنگ، پتلی دیوار والے حصوں پر کم سے کم اخترتی

مسٹ / سپرے کولنگ - کٹر کو ٹھنڈا رکھتا ہے، لمبے ایلومینیم سویرف کو صاف کرتا ہے، اینوڈائزڈ یا پاؤڈر لیپت سطحوں کی حفاظت کرتا ہے

کمپیکٹ انڈسٹریل بلڈ - کھڑکیوں کے دروازے کی دکانوں، اگواڑے کی ورکشاپس، آٹومیشن فریم بنانے والے اور OEM پروفائل پروسیسرز کے لیے موزوں ہے۔

مشینی صلاحیتیں۔

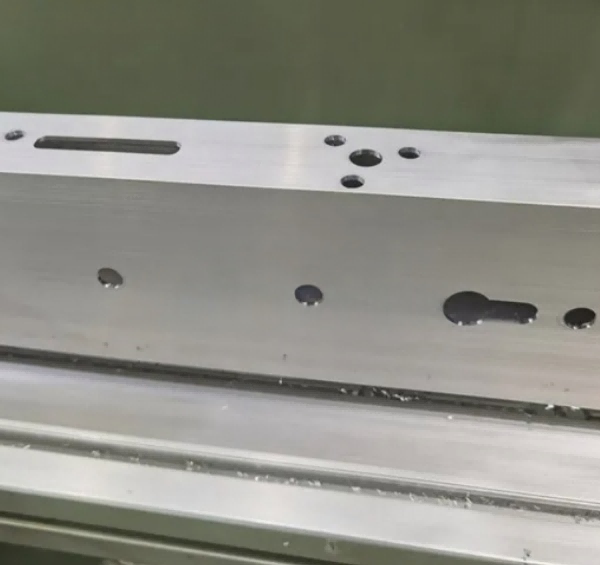

گول سوراخ، لمبا سوراخ، کی ہولز، مربع سوراخ، خصوصی شکل کے کٹ آؤٹ

اختتامی چہرے کی گھسائی کرنے والی اور اسکوائرنگ

سلاٹ ملنگ، قبضہ کی جیبیں، لاک کیسز، ہارڈ ویئر کے سوراخ

تھریڈ ٹیپنگ (اختیاری سخت ٹیپنگ)

چیمفرنگ، کاؤنٹر سینکنگ، ہلکی کندہ کاری

ٹیبل کے جھکاؤ کے ذریعے گہرے سوراخ

مختصر صنعتی اخراج، بریکٹ پلیٹیں، ٹی سلاٹ ریل، مشین فریم نوڈس

800 ملی میٹر CNC مشینی مرکز برائے صنعتی ایلومینیم پروفائلز ذہین CNC کنٹرول سسٹم، غیر پیشہ ور کارکنوں کے لیے آسان آپریشن

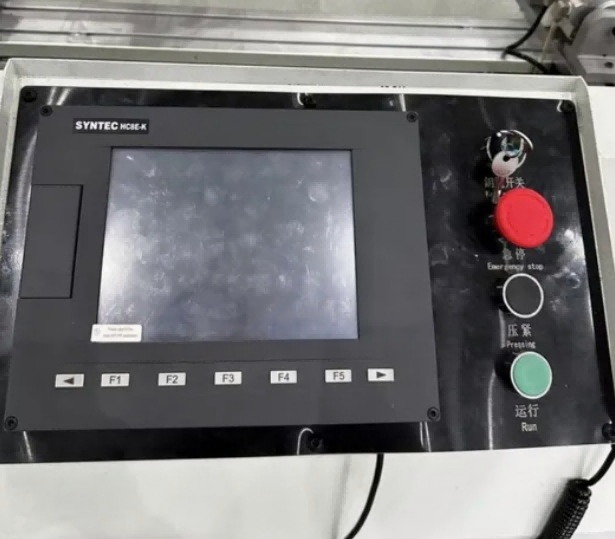

• 10 انچ ملٹی لینگویج ٹچ اسکرین CNC کنٹرولر (انگریزی، ہسپانوی، عربی، روسی اختیاری)
• بلٹ ان ڈیڈیکیٹڈ ایلومینیم پروفائل پروسیس لائبریری: پردے کی دیوار کے کنیکٹرز کے لیے پہلے سے ذخیرہ شدہ پیرامیٹرز، کھڑکی کے قبضے کے سوراخ، سولر بریکٹ بڑھتے ہوئے سوراخ، ایک کلک کال
• USB فلیش ڈرائیو کے ذریعے DXF CAD ڈرائنگ کی درآمد کو سپورٹ کریں، سسٹم پیچیدہ دستی پروگرامنگ کے بغیر NC مشینی پروگرام کو خود بخود تیار کرتا ہے۔
• اختیاری ریموٹ IoT ماڈیول: آن لائن ریموٹ ڈیبگنگ، غلطی کی تشخیص اور پیداواری ڈیٹا کے اعداد و شمار 24/7

صنعتی ایلومینیم پروفائلز کے لیے 800mm CNC مشینی مرکز

ہم چین کے شہر جنان میں واقع ایک معروف انٹرپرائز ہیں جو اعلیٰ معیار کی ایلومینیم ونڈو ڈور مشین، UPVC ونڈو ڈور مشین، گلاس پروسیسنگ مشین کے ڈیزائن، مینوفیکچرنگ اور تقسیم میں مہارت رکھتے ہیں۔ ہماری کمپنی ہمارے عالمی گاہکوں کی متنوع ضروریات کو پورا کرنے کے لیے جدید اور حسب ضرورت حل فراہم کرنے کے لیے پرعزم ہے۔

مصنوعات اور خدمات: ہم مشینری کی ایک جامع رینج پیش کرتے ہیں جو ایلومینیم اور UPVC کھڑکیوں کے ساتھ ساتھ ڈبل گلیزنگ سلوشنز کی تیاری کو پورا کرتی ہے۔ ہماری مصنوعات کو درستگی، کارکردگی اور پائیداری کے لیے انجنیئر کیا گیا ہے، اس بات کو یقینی بناتے ہوئے کہ ہمارے صارفین بین الاقوامی معیار پر پورا اترنے والی اعلیٰ معیار کی ونڈوز تیار کر سکیں۔

مارکیٹ کی موجودگی: ہماری جدید مشینری نے شمالی امریکہ، جنوبی امریکہ، یورپ، مشرق وسطیٰ اور دیگر خطوں میں وسیع ایپلی کیشنز تلاش کی ہیں۔ ہماری عالمی موجودگی معیار اور صارفین کے اطمینان کے لیے ہماری وابستگی کا ثبوت ہے۔

تحقیق اور ترقی: ہم تحقیق اور ترقی پر بہت زور دیتے ہیں۔ ہماری سرشار R&D ٹیم ہماری مصنوعات کی پیشکشوں کو جدت اور بڑھانے کے لیے انتھک محنت کرتی ہے۔

حسب ضرورت صلاحیتیں:یہ سمجھتے ہوئے کہ ہر صارف کی منفرد ضروریات ہوتی ہیں، ہم مخصوص پیداواری ضروریات کو پورا کرنے کے لیے موزوں حل پیش کرتے ہیں۔

یہ 800mm پروفائل CNC سینٹر کیوں منتخب کریں۔

زیادہ تر دکانوں کو ایلومینیم پروفائل مشیننگ شروع کرنے کے لیے 6 میٹر کی گینٹری مشین کی ضرورت نہیں ہوتی ہے۔ انہیں ایک ایسی مشین کی ضرورت ہے جو درست ہو، پروگرام کرنے میں آسان ہو، چلانے میں سستی ہو، اور 300 ملی میٹر بریکٹ کو 3-اسٹیشن کے کام میں تبدیل نہ کرے۔ یہ 800 ملی میٹر سینٹر ری فکسچرنگ کے مرحلے کو ہٹاتا ہے، آپریٹر کی تربیت کو مختصر کرتا ہے، اور تمام بیچوں میں سوراخ کے پیٹرن کو یکساں رکھتا ہے۔

دستی مشینی کے مقابلے میں:

کم سیٹ اپ = کم رواداری کے ڈھیر

ایک پروگرام = دہرائے جانے والے حصے

ایک کلیمپنگ = مربع سوراخ، منسلک سلاٹ، صاف آخر کے چہرے

ایک آپریٹر = ڈرلنگ + ملنگ + ایک ہی چکر میں ٹیپنگ

کنٹرول اور سافٹ ویئر

CNC انٹرفیس پروفائل کے کام کے لیے بنایا گیا ہے، نہ کہ مشینوں کے لیے جو پہلے سے G-code بولتے ہیں۔ آپریٹرز فیچر منتخب کرتے ہیں — سوراخ، سلاٹ، جیب، دھاگہ، اینڈ مل پاس — سائز اور پوزیشن درج کریں، اور سسٹم ٹول پاتھ کو ہینڈل کرتا ہے۔ اعلی درجے کے صارفین کے لیے، CAD ڈرائنگ اور G-code درآمد کی حمایت کی جاتی ہے، اور مشین کو کھڑکی کے دروازے/پردے کی دیوار کے سافٹ ویئر یا درخواست پر ERP ڈیٹا ایکسپورٹ کے ساتھ مربوط کیا جا سکتا ہے۔

ٹولنگ اور کولنگ

ایلومینیم تیز ٹولنگ، درست ریک اینگل اور تیز چپ انخلاء چاہتا ہے۔ مشین کاربائیڈ اینڈ ملز، ڈرل/مل کمبوز، ٹیپنگ کولیٹس، اینگریونگ بٹس اور آری بلیڈ یونٹس کو سپورٹ کرتی ہے۔ دھند کی ٹھنڈک کٹر پر سوارف ویلڈنگ کو روکتی ہے۔ بھاری حصوں کے لیے فلڈ کولنگ دستیاب ہے۔

کلیمپنگ اور ورک ہولڈنگ

نیومیٹک کلیمپ پتلی دیواروں کو کچلنے کے بغیر حوالہ ڈیٹام کے خلاف پروفائل کو پکڑتے ہیں۔ فکسچر اسٹیشنوں کو مختلف سیکشن کی اونچائیوں اور چوڑائیوں کے لیے دوبارہ جگہ دی جا سکتی ہے۔ سسٹم پروفائلز، تھرمل بریک سیکشنز اور غیر معیاری اخراج کے لیے اختیاری کسٹم جبڑے دستیاب ہیں۔

معیار اور سختی

اہم ڈھانچے طویل مدتی مسخ کو کم کرنے کے لیے تناؤ سے آزاد ہیں۔ لکیری گائیڈز اور بال اسکرو کو ریپیٹ پوزیشننگ کے لیے منتخب کیا جاتا ہے، نہ صرف ٹاپ اسپیڈ۔ نتیجہ بیچ رنز میں مستحکم درستگی ہے - نہ صرف ایک اچھا پہلا حصہ۔

پیکیجنگ اور ترسیل

ایکسپورٹ کے لیے پلائیووڈ کیس/ اسٹریچ فلم + اسٹیل کا پٹا لگانا

آپریشن دستی اور انگریزی تربیتی ویڈیو شامل ہے۔

ریموٹ انسٹالیشن رہنمائی اور پروگرام کی تربیت

OEM / ODM ماڈل کا نام، رنگ اور لیبل کی حمایت کی

MOQ: 1 سیٹ

لیڈ ٹائم: ترتیب کے لحاظ سے 10-30 کام کے دن

فروخت کے بعد سروس

ترتیب کے لحاظ سے 12-24 ماہ کی وارنٹی

لائف ٹائم ریموٹ ٹیکنیکل سپورٹ

اسپیئر پارٹس اور استعمال کی اشیاء کی فراہمی

منتخب بازاروں کے لیے آن سائٹ سروس دستیاب ہے۔

انگریزی/چینی/ہسپانوی/روسی/عربی سپورٹ اختیاری

اکثر پوچھے گئے سوالات

کیا یہ سٹیل یا سٹینلیس کاٹ سکتا ہے؟

یہ ایلومینیم اور پیویسی/لائٹ مرکب کے لیے موزوں ہے۔ کبھی کبھار ہلکے اسٹیل کے پتلے حصے درست ٹولنگ اور کم فیڈ کے ساتھ ممکن ہیں، لیکن یہ اسٹیل مشینی مرکز نہیں ہے۔

کیا 800 ملی میٹر طویل پردے والی دیواروں کے لیے کافی ہے؟

پوری لمبائی کے 6m ملینز کے لیے، نہیں — ان کے لیے ایک لمبے اسٹروک پروفائل سینٹر کی ضرورت ہے۔ لیکن مشینی نوڈس، اختتامی تفصیلات، بریکٹ اور مختصر حصوں کے لیے، 800 ملی میٹر مثالی ہے۔

کیا یہ تھریڈز کو ٹیپ کر سکتا ہے؟

جی ہاں کنٹرول سسٹم اور سپنڈل کے لحاظ سے سخت ٹیپنگ اختیاری ہے۔

سیکھنا کتنا مشکل ہے؟

ایک نیا آپریٹر مختصر ویڈیو ٹریننگ کے بعد معیاری سوراخ/ سلاٹ جابز چلا سکتا ہے۔ کمپلیکس 3D ملنگ کو CAD/CAM تجربے کی ضرورت ہے۔

کیا آپ اپنی مرضی کے مطابق فکسچر کی حمایت کرتے ہیں؟

جی ہاں پروفائل کراس سیکشن، سوراخ پیٹرن اور بیچ سائز بھیجیں؛ ہم کلیمپ، ٹولز اور سائیکل لے آؤٹ تجویز کرتے ہیں۔
