5-ایکسس CNC ونڈو اور ڈور پروفائل کٹنگ آری۔
ہمارے 5-Axis CNC کمپاؤنڈ میٹر آر کے ساتھ اپنی پروڈکشن کو اپ گریڈ کریں۔ مکمل سروو آٹومیشن اور ±0.1 ملی میٹر درستگی کے ساتھ، یہ ایلومینیم، UPVC، اور جامع پروفائلز کے لیے پیچیدہ زاویوں کو آسانی کے ساتھ ہینڈل کرتا ہے۔ پردے کی دیوار اور کھڑکی کی تعمیر کے لیے کارکردگی اور کٹ کوالٹی کو زیادہ سے زیادہ کریں۔
ونڈو اور ڈور پروسیسنگ مشینری میں تقریباً 30 سال کے فیکٹری تجربے کے ساتھ چین میں قائم ایک خصوصی مینوفیکچرر Lebulang Machine کے ذریعہ تیار کردہ، یہ 5 محور CNC کمپاؤنڈ میٹر آر کیبنٹ کے فریموں، پردے کی دیواروں کے اگلے حصے، اور آرکیٹیکچرل اخراج میں استعمال ہونے والے ایلومینیم پروفائلز کو کاٹنے کے لیے ڈیزائن کیا گیا ہے۔ مشین 22.5° باہر سے 135° اندر کی طرف اور عمودی بیول زاویوں کو 45° سے 90° تک کا احاطہ کرتی ہے، جس سے ایک ہی آپریشن میں کمپاؤنڈ اینگل کٹ جاتا ہے۔
یہ 5-Axis CNC کمپاؤنڈ میٹر سو پروفائل فیبریکیشن میں درستگی کی نئی تعریف کرتا ہے، جو mitre، bevel، اور کمپاؤنڈ اینگل کٹس پر مکمل سروو سے چلنے والا کنٹرول پیش کرتا ہے۔ اعلی درجے کی پردے کی دیوار، ایلومینیم، اور UPVC ونڈو مینوفیکچرنگ کے لیے انجنیئر، یہ ±0.1mm کی درستگی کے ساتھ پیچیدہ کٹنگ سیکونسز کو خودکار بناتا ہے۔ ذہین CNC انٹرفیس اور مضبوط نیومیٹک کلیمپنگ سسٹم گڑ سے پاک فنشز، صفر مادی فضلہ، اور زیادہ سے زیادہ تھرو پٹ کو یقینی بناتا ہے۔ بے عیب جوڑوں اور دوبارہ قابل درستگی کا مطالبہ کرنے والی صنعتوں کے لیے ڈیزائن کیا گیا، یہ مشین جدید تعمیراتی دھات کاری کے لیے حتمی حل ہے۔
22.5°--135° ایلومینیم کیبنٹ فریم کی خصوصیات اور فوائد

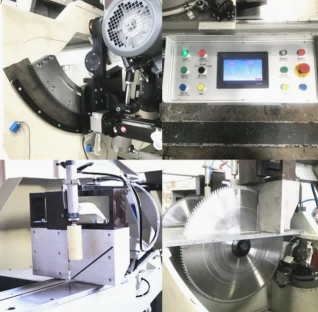

1. 5-محور CNC ذہین کنٹرول سسٹم

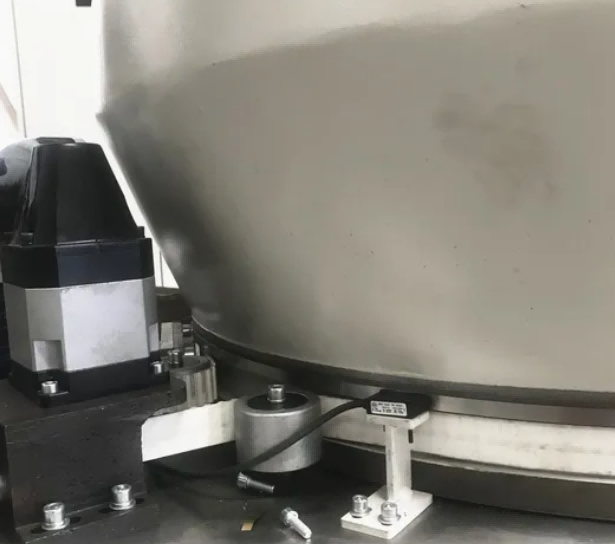

- صنعتی CNC کنٹرولر کے ساتھ لیس اوربرش کے بغیر سروو موٹرزتمام 5 محوروں کے لیے، ہموار، عین مطابق، اور دوبارہ قابل نقل حرکت کو یقینی بنانا۔
- 15 انچ ٹچ اسکرینصارف دوست انٹرفیس کے ساتھ: پروگرام کے زاویے، لمبائی، اور منٹوں میں کاٹنے کے طریقے؛ USB/LAN ڈیٹا کی منتقلی کی حمایت کرتا ہے۔
- بلٹ انخودکار معاوضہلمبائی اور زاویہ کی غلطیوں کے لیے، دستی ایڈجسٹمنٹ کو ختم کرنا اور مواد کے فضلے کو کم کرنا۔
2. بے مثال زاویہ کی استعداد (22.5°--135°)
- افقی گردش: 22.5° (باہر) سے 135° (اندرونی) لامحدود میٹر اینگل کے امتزاج کے لیے۔
- عمودی جھکاؤ: 45°--90° بیول کٹس کے لیے، ایک پاس میں پیچیدہ 2D کمپاؤنڈ اینگل کٹنگ کو فعال کرنا۔
- کے لیے کاملایلومینیم کیبنٹ فریم کارنر، ڈور فریم میٹرز، اور اپنی مرضی کے آرکیٹیکچرل پروفائلز.

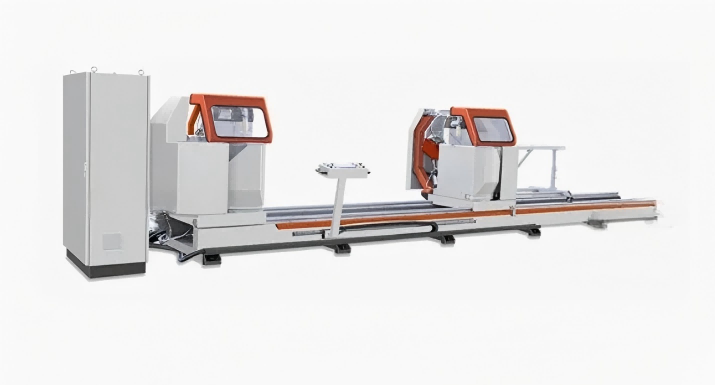

3. دوہری سر اعلی کارکردگی کاٹنا
- دو آزاد کاٹنے والے سر (فکسڈ بائیں، موٹرائزڈ دائیں) کے ساتھہم وقت ساز یا انفرادی آپریشن.
- زیادہ سے زیادہ کاٹنے کی لمبائی:6000 ملی میٹر; کابینہ کے فریموں اور پردے کی دیواروں کے لیے بڑے ایلومینیم پروفائلز کو ہینڈل کرتا ہے۔
- اپ اسٹروک کاٹنے کا سائیکلریڈیل فیڈ کے ساتھ: زیادہ سے زیادہ کاٹنے کی صلاحیت کے لیے پیوٹنگ اور لکیری حرکات کو یکجا کرتا ہے۔
کلیدی خصوصیات
سر کی گردش، جھکاؤ، اور پروفائل پوزیشننگ پر مکمل کنٹرول دستی ایڈجسٹمنٹ کو ختم کرتا ہے، پیچیدہ زاویوں میں مسلسل درستگی کو یقینی بناتا ہے۔
بے مثال کاٹنے کی درستگی
اعلی درجے کے آرکیٹیکچرل پراجیکٹس کے لیے کامل میٹر، بیول، اور کمپاؤنڈ کٹ فراہم کرتے ہوئے، ±0.1 ملی میٹر پوزیشن کی درستگی حاصل کرتا ہے۔

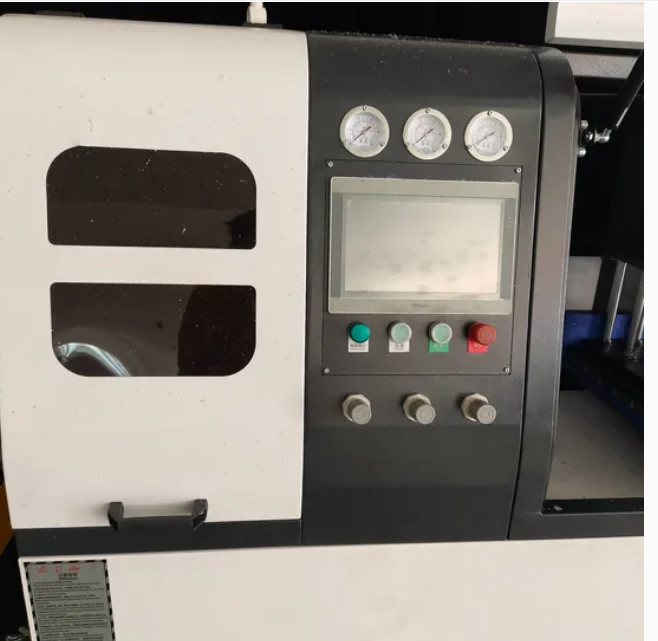

ذہین CNC انٹرفیس
صارف پر مرکوز ٹچ اسکرین کنٹرول سسٹم پروگرامنگ کو آسان بناتا ہے، کٹنگ پیٹرن کو اسٹور کرتا ہے، اور آپریٹر کی تربیت کا وقت کم کرتا ہے۔
اعلی سطحی ختم
ہائی سپیڈ کاربائیڈ ٹپڈ بلیڈ کمپن ڈیمپنگ کنسٹرکشن کے ساتھ مل کر صاف، گڑ سے پاک کٹ پیدا کرتے ہیں جن کے لیے ثانوی پروسیسنگ کی ضرورت نہیں ہوتی ہے۔

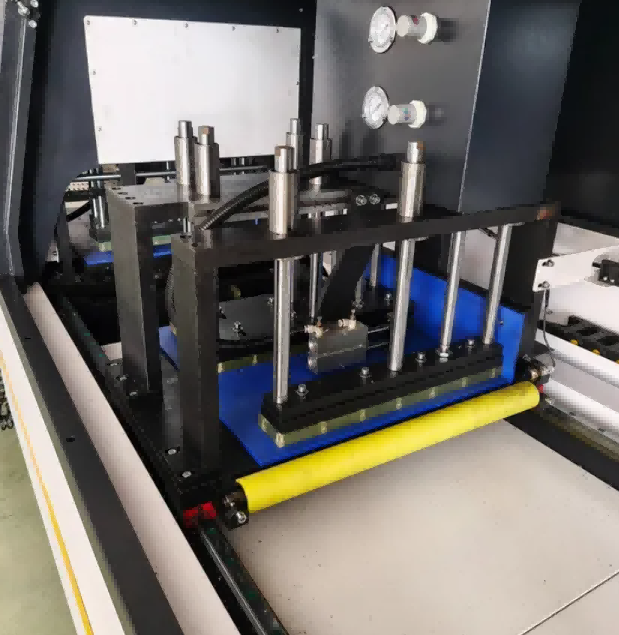

مضبوط نیومیٹک کلیمپنگ
ملٹی پوائنٹ کلیمپنگ پروفائلز کو کاٹنے کے دوران مضبوطی سے محفوظ کرتی ہے، کمپن کو کم کرتی ہے اور زیادہ سے زیادہ حفاظت کرتی ہے۔
ہیوی ڈیوٹی انڈسٹریل بلڈ
ایک مضبوط اسٹیل فریم اور اینٹی سنکنرن کوٹنگ طویل مدتی استحکام کو یقینی بناتی ہے، یہاں تک کہ اعلی حجم کی پیداوار کے ماحول میں بھی۔
کارکردگی کے لیے آپٹمائزڈ
خودکار ورک فلو اور تیز رفتار کٹنگ سائیکل مواد کے فضلے کو کم کرتے ہوئے روزانہ کی پیداوار میں نمایاں اضافہ کرتے ہیں۔
22.5°--135° ایلومینیم کیبنٹ فریم
| ماڈل نمبر | LBL2H-5CNC-600*6000 |
| خودکار گریڈ | خودکار |
| CNC یا نہیں۔ | CNC |
| وولٹیج | 380V |
| ڈبل سر کٹنگ آری CNC | ایلومینیم کھڑکی اور دروازہ |
| ایپلی کیشن انڈسٹری | پردے کی دیوار کا اگواڑا بنانے کی صنعت |
| CNC محور نمبر | 5 |
| Sawing بلیڈ کھانا کھلانے کی سمت | نیچے کی طرف سے |
| ساونگ بلیڈ کا قطر | 600 ملی میٹر |
| ایلومینیم خام مال کی لمبائی زیادہ سے زیادہ | 5000 ملی میٹر |
| سرو سسٹم | شنائیڈر |
| ٹرانسپورٹ پیکیج | معیاری برآمدی پیکیج |
| تفصیلات | ڈبل سر کٹنگ آری CNC |
| ٹریڈ مارک | تیانچین |
| اصل | جنان، شیڈونگ، چین |
| HS کوڈ | 84614090 |
درخواست
یہ 5-Axis CNC کمپاؤنڈ میٹر آرا بڑے پیمانے پر استعمال کیا جاتا ہے:
پردے کی دیوار اور اگواڑا پروفائل بناوٹ
ایلومینیم کھڑکی اور دروازے کی تیاری
UPVC/PVC ونڈو پروفائل کاٹنا
صنعتی ایلومینیم اخراج پروسیسنگ
جامع مواد پروفائل کاٹنے
اعلی صحت سے متعلق دھاتی تانے بانے کی ورکشاپس
ہمیں کیوں منتخب کریں۔
CNC کاٹنے کے حل میں مہارت
عالمی کھڑکی اور اگواڑے کی صنعت کے لیے CNC پروفائل کاٹنے والی مشینری میں ایک دہائی سے زیادہ کا خصوصی تجربہ۔
سخت کوالٹی اشورینس
ہر مشین شپمنٹ سے پہلے جامع انشانکن اور فل لوڈ ٹیسٹنگ سے گزرتی ہے۔
ثابت شدہ عالمی قابل اعتماد
پورے یورپ، جنوب مشرقی ایشیا، مشرق وسطیٰ اور جنوبی امریکہ کے مینوفیکچررز کے ذریعے بھروسہ مند۔
ٹیلرڈ انجینئرنگ
ہم آپ کی درست ضروریات کے مطابق وولٹیج، کاٹنے کی لمبائی، بلیڈ کی وضاحتیں، اور سافٹ ویئر کے افعال کو اپنی مرضی کے مطابق بناتے ہیں۔
جامع بعد فروخت کی حمایت
ریموٹ تشخیص اور ویڈیو ٹریننگ سے لے کر اسپیئر پارٹس کی فراہمی تک، ہم اس بات کو یقینی بناتے ہیں کہ آپ کی پیداوار کبھی نہیں رکے گی۔
5-Axis CNC کمپاؤنڈ میٹر ص 22.5°--135° ایلومینیم کیبنٹ فریم تکنیکی پیرامیٹرز
- ☆ پاور سپلائی وولٹیج: 380V±10% 50Hz±2% تھری فیز فور وائر سسٹم
- ☆ ساینگ موٹر پاور: 3kW 2800rpm
- ☆ ورکنگ پریشر: 0.6~0.8MPa
- ☆ دیکھا بلیڈ کی وضاحتیں: Φ600 × Φ38 × 4.8 × 4.2 × 144P
- ☆ دیکھا بلیڈ زاویہ: 45°~90° من مانی زاویہ
- ☆ میز کی گردش کا زاویہ: 45 ° ~ 135 ° من مانی زاویہ
- ☆ کٹنگ سیکشن کی حد: 200 ملی میٹر × 200 ملی میٹر (90° پر کاٹنے کا زاویہ، چوڑائی × اونچائی، کٹنگ سیکشن کی حد دیکھیں)
- ☆ کاٹنے کی لمبائی: 700mm~5000mm (90°)
- ☆ بلیڈ فیڈ کی شرح: 0~3m/منٹ
- ☆ کٹنگ سطح کی کھردری: ≤ Ra12.5μm
اکثر پوچھے گئے سوالات
Q1: یہ مشین کون سے مواد پر عمل کر سکتی ہے؟
A: یہ ایلومینیم، UPVC، اور جامع پروفائلز کے لیے موزوں ہے۔ سٹیل یا سٹینلیس سٹیل کے لیے، خصوصی ماڈل کے لیے ہم سے رابطہ کریں۔
Q2: کیا کٹنگ پروگراموں کو محفوظ اور دوبارہ استعمال کیا جا سکتا ہے؟
A: جی ہاں، سی این سی سسٹم کٹنگ پیٹرن کے لامحدود اسٹوریج کی اجازت دیتا ہے، جس سے دوبارہ آرڈر کے لیے تیزی سے یاد کیا جا سکتا ہے۔
Q3: کیا آپریٹر کی تربیت فراہم کی جاتی ہے؟
A: ہاں۔ ہم ایک ہموار آغاز کو یقینی بنانے کے لیے تفصیلی کتابچے، ہدایاتی ویڈیوز، اور دور دراز کے تربیتی سیشن فراہم کرتے ہیں۔
Q4: عام لیڈ ٹائم کیا ہے؟
A: معیاری مشینوں کو 15-25 کام کے دنوں کی ضرورت ہوتی ہے۔ حسب ضرورت CNC سسٹمز کو 25-35 کام کے دنوں کی ضرورت پڑ سکتی ہے۔
