پردے کی دیوار کے لیے 5-Axis Gantry مشینی مرکز

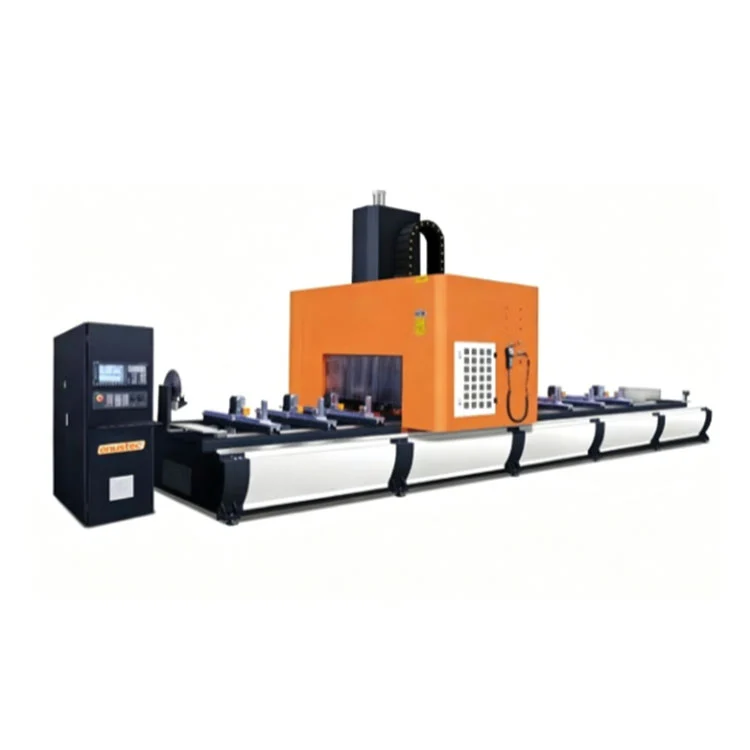

5-Axis Gantry Machining Center for Curtain Wall ایک 5-axis بیک وقت گینٹری CNC مشینی مرکز ہے جو پردے کی دیوار کے ایلومینیم پروفائلز کے لیے ہے۔ یہ ون-کلیمپ، 6-سائیڈ ملنگ، ڈرلنگ، آری، اور ٹیپنگ فراہم کرتا ہے۔ CE تصدیق شدہ اور RTCP فنکشن کے ساتھ، یہ موثر لانگ پروفائل پروسیسنگ کے لیے بنایا گیا ہے۔ ابھی اپنا کوٹیشن حاصل کریں! ہمارا Lebulang برانڈ ایک مشہور چینی مینوفیکچرر اور دروازے اور کھڑکی کے سامان کا ایک معروف سپلائر ہے۔
ایل بی ایل مشین کے ذریعہ اس کی جنان، چین کی فیکٹری میں تیار کی گئی - 1996 سے کام کر رہی ہے -پردے کی دیوار کے لیے 5-Axis Gantry مشینی مرکزCE اور ISO 9001 سرٹیفیکیشن رکھتا ہے اور OEM/ODM سپورٹ کے ساتھ فیکٹری سے براہ راست فراہم کیا جاتا ہے۔ یہ حرکت پذیر گینٹری 5-محور CNC سینٹر ایک ہی کلیمپنگ میں لمبے ایلومینیم پردے کی دیوار کی پروفائلز پر کارروائی کرتا ہے، ملنگ، ڈرلنگ، آری اور متعدد چہروں پر ٹیپ کرتا ہے۔ ایک تیز رفتار HSD سپنڈل (12kW یا 15kW، 18000rpm تک) اور ایک 12-ٹول میگزین کے علاوہ ایک وقف شدہ آرا بلیڈ اسٹیشن (زیادہ سے زیادہ 400 ملی میٹر) خودکار ٹول کی تبدیلیوں کو قابل بناتا ہے۔ Siemens 828D یا OSAI 5-axis کنٹرول RTCP، پینڈولم مشیننگ اور خودکار ٹول کی پیمائش فراہم کرتا ہے۔ معیاری X-axis سفر 6500mm ہے، 9400mm تک قابل توسیع۔
کلیدی خصوصیات
- 5 محور بیک وقت مشینی:X, Y, Z, A اور C محور RTCP کے تحت ایک ساتھ کام کرتے ہیں تاکہ ٹول ٹپ کو درست طریقے سے راستے پر رکھیں۔ ایک سیٹ اپ پانچ چہروں اور پروفائل کے اختتام تک پہنچتا ہے، ری فکسچرنگ کو ختم کرتا ہے۔
- طویل پروفائل کی صلاحیت:X-axis معیاری کے طور پر 6500mm تک کا سفر کرتا ہے (7000mm یا 9400mm اختیاری) بغیر کسی جگہ کے مکمل لمبائی کے پردے کی دیوار کے اخراج کو ہینڈل کرتا ہے۔

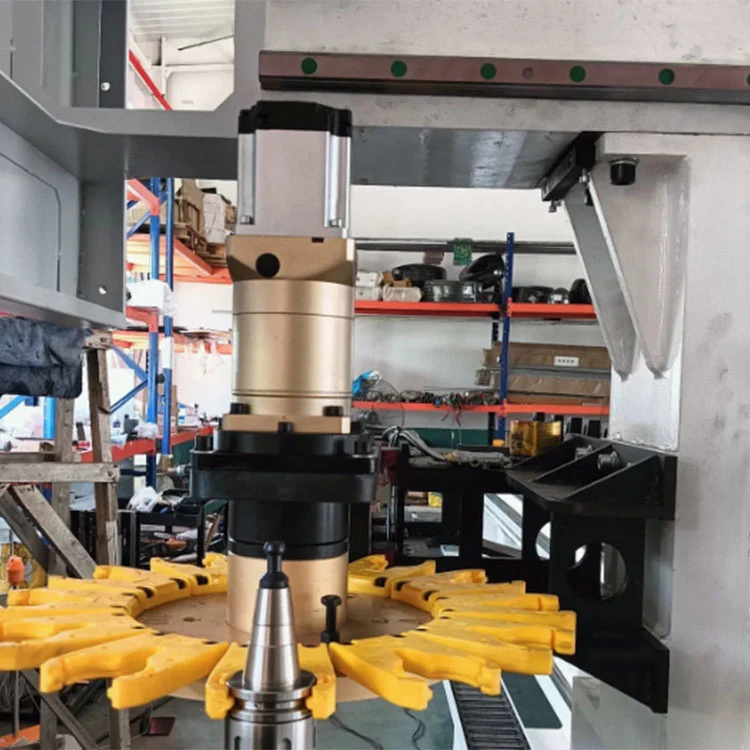

- انٹیگریٹڈ آرا اور ملنگ:ایک ٹول میگزین جس میں 12 پوزیشنز اور ایک ملحقہ آرا بلیڈ اسٹیشن (Φ400 ملی میٹر) اینڈ ملز، ڈرلز، ٹیپس اور ایک پروگرام کے اندر کاٹنے اور نشان لگانے کے لیے سرکلر آری کے درمیان خود بخود بدل جاتا ہے۔
- HSD سپنڈل:12kW یا 15kW ایئر کولڈ موٹر 0 سے 18000rpm تک رفتار فراہم کرتی ہے، جو ایلومینیم کے مرکب اور پتلی دیوار والے اسٹیل پروفائلز کے لیے موزوں ہے۔
- درستگی اور تکرار کی اہلیت:لکیری گائیڈز اور سروو سے چلنے والے بال سکرو ±0.01mm پوزیشننگ اور ±0.005mm ریپیٹ ایبلٹی دیتے ہیں، جو کہ متحد پردے کی دیواروں میں درکار سخت مشترکہ رواداری کو پورا کرتے ہیں۔
- پینڈولم آپریشن:کنٹرول پینڈولم موڈ کو سپورٹ کرتا ہے - ایک ورک پیس کو مشینی کرنا جبکہ آپریٹر دوسرے کو الگ فکسچر زون پر لوڈ کرتا ہے، جس سے بیکار وقت کم ہوتا ہے۔
تکنیکی وضاحتیں
| آئٹم | معیاری ماڈل پیرامیٹر (اپنی مرضی کے مطابق) |
| ماڈل | پردے کی دیوار کے لیے 5-Axis Gantry مشینی مرکز |
| ساخت | حرکت پذیر گینٹری بیم، فکسڈ ورک ٹیبل |
| محور کنفیگریشن | 5-محور بیک وقت ربط (X/Y/Z/A/C) |
| ایکس ٹریول (پروفائل پروسیسنگ کی لمبائی) | 6500mm (اختیاری 7000/9400mm) |
| وائی ٹریول | 1100--1300 ملی میٹر |
| زیڈ ٹریول | 400--670 ملی میٹر |
| زیادہ سے زیادہ ورک پیس اونچائی | 300 ملی میٹر |
| سپنڈل پاور | 12KW/15KW HSD ہائی سپیڈ سپنڈل |
| سپنڈل سپیڈ | 0--18000rpm |
| زیادہ سے زیادہ دیکھا بلیڈ قطر | 400 ملی میٹر |
| ٹول میگزین کی صلاحیت | 12 ٹولز + 1 سو بلیڈ اسٹیشن |
| پوزیشننگ کی درستگی | ±0.01 ملی میٹر |
| بار بار پوزیشننگ کی درستگی | ±0.005 ملی میٹر |
| سی این سی سسٹم | سیمنز 828D/OSAI 5-Axis سسٹم |
| کنٹرول فنکشن | RTCP، پینڈولم مشیننگ، آٹو ٹول میجرنگ |
| مشین کا مجموعی وزن | 7000--9500KG |
| سرٹیفیکیشن | عیسوی، ISO9001 |
| وولٹیج حسب ضرورت | مختلف ممالک کے لیے 380V/415V/220V |
یہ کیسے کام کرتا ہے۔
دیپردے کی دیوار کے لیے 5-Axis Gantry مشینی مرکزایک مقررہ ورک ٹیبل پر حرکت پذیر گینٹری کے ساتھ کام کرتا ہے۔ آپریٹر ایلومینیم کے اخراج کو میز پر رکھتا ہے اور نیومیٹک یا ہائیڈرولک کلیمپنگ کو چالو کرتا ہے۔ پہلے سے لکھا ہوا G-code پروگرام سیمنز یا OSAI کنٹرول کے ذریعے لوڈ کیا جاتا ہے۔ گینٹری X محور کے ساتھ پہلی مشینی پوزیشن پر چلتی ہے، اور 5-محور کا سر سپنڈل کو مطلوبہ زاویہ تک پہنچاتا ہے۔ RTCP روٹری موومنٹ کے دوران ٹول لینتھ آفسیٹس کے لیے خود بخود معاوضہ دیتا ہے، اس لیے ٹول ٹپ درست طریقے سے پروگرام شدہ راستے کی پیروی کرتا ہے۔ ڈرلنگ، ملنگ، ٹیپنگ اور آرینگ جیسے آپریشنز پروفائل کو ہٹائے بغیر متعدد چہروں پر کیے جاتے ہیں۔ جب مشینی ترتیب ایک زون پر ختم ہو جاتی ہے تو، گینٹری اگلے حصے میں سفر کرتی ہے، یا مشین پینڈولم موڈ میں داخل ہوتی ہے، جس سے آپریٹر کو ایک تیار شدہ حصہ اتارنے اور ایک نیا لوڈ کرنے کی اجازت ملتی ہے جبکہ ملحقہ فکسچر پر مشینی جاری رہتی ہے۔ چپس کو ایک مربوط کنویئر کے ذریعے ہٹا دیا جاتا ہے۔
اہم درخواست کا دائرہ کار
کے لئے عام ایپلی کیشنزپردے کی دیوار کے لیے 5-Axis Gantry مشینی مرکزشامل ہیں:
- اونچی عمارت میں متحد ایلومینیم کے پردے کی دیوار کے فریم
- پوشیدہ فریم اور ایکسپوزڈ فریم شیشے کے اگواڑے کے اخراج
- پردے کی دیوار کے کونے کے جوڑ اور خصوصی شکل والے اگواڑے کے پروفائلز
- سن روم، اسکائی لائٹ، اور بڑی ایلومینیم کی کھڑکی اور دروازے کی پروفائلز
- پوائنٹ سپورٹڈ شیشے کے پردے کی وال ایلومینیم سپورٹ بریکٹ
- صنعتی ایلومینیم اگواڑا اور آرائشی اسٹیل وال پروفائلز
- ایرو اسپیس ہلکے وزن والے ایلومینیم پروفائلز (کراس انڈسٹری سے ہم آہنگ)
مناسب خام مال: 6063 ایلومینیم مرکب، کھوکھلی اخراج، ٹھوس ایلومینیم، پتلی-دیوار اسٹیل، پی وی سی آرکیٹیکچرل پروفائلز۔
اکثر پوچھے گئے سوالات
سوال: آپ کی مشین کا استعمال کیسے کریں؟
A: ہر مشین شپنگ سے پہلے فیکٹری ٹیسٹنگ اور ایڈجسٹمنٹ سے گزرتی ہے۔ ایک جامع ویڈیو دستی اور تحریری دستاویزات فراہم کی گئی ہیں۔ سیٹ اپ سوالات اور ٹربل شوٹنگ کے لیے ریموٹ سپورٹ بھی دستیاب ہے۔
سوال: ترسیل کا وقت کیا ہے؟
A: ڈپازٹ کی ادائیگی کی وصولی کے بعد پیداوار میں عام طور پر 15-25 کام کے دن لگتے ہیں۔
سوال: ادائیگی کی شرائط کیا ہیں؟
A: آرڈر کی تصدیق پر T/T 30% ڈپازٹ، شپمنٹ سے پہلے باقی 70% بیلنس کے ساتھ۔
سوال: کیا آپ فیکٹری یا تجارتی کمپنی ہیں؟
A: Lebulang مشین ایک صنعت کار ہے جس کی اپنی پیداواری سہولت جنان، چین میں ہے۔ ہم ون اسٹاپ سروس کے لیے اضافی دروازے اور کھڑکی کا سامان بھی فراہم کرتے ہیں۔
سوال: آپ کی ورکشاپ میں آپ کی صلاحیت کیسی ہے؟
A: ہماری سالانہ پیداواری صلاحیت مشینری کے 800 ٹکڑوں سے زیادہ ہے۔
