پردے کی دیوار کے اجزاء کے لیے اعلیٰ درستگی والا 5-محور گینٹری مشینی مرکز

پروڈکٹ کا خلاصہ

ہمارے ہائی-ریگیڈیٹی 5-ایکسس گینٹری مشیننگ سینٹر فار کرٹین وال سسٹمز کو پیچیدہ آرکیٹیکچرل ڈیزائنوں کو درست اگواڑے کے اجزاء میں تبدیل کرنے کے لیے انجنیئر کیا گیا ہے۔ A/C-axis روٹری ملنگ کے ساتھ CAD/CAM پروگرامنگ کو مربوط کرکے، مشین ایک ہی سیٹ اپ میں بڑے فارمیٹ کے ایلومینیم پروفائلز، یونٹائزڈ پینلز، اور اسٹیل کے پردے کی دیوار کے فریموں پر کارروائی کرتی ہے۔ اس کا ہیوی ڈیوٹی گینٹری ڈھانچہ طویل مدتی استحکام اور ±0.05mm پوزیشننگ کی درستگی کو یقینی بناتا ہے، جب کہ خودکار ٹول چینجر (ATC) مسلسل ملنگ، ڈرلنگ، ٹیپنگ اور کٹنگ کو قابل بناتا ہے۔ جدید اگواڑے کی تعمیر کے لیے ڈیزائن کیا گیا، یہ بار بار کلیمپنگ کو ختم کرتا ہے، مزدوری کے اخراجات کو کم کرتا ہے، اور پیچیدہ جیومیٹریوں کے لیے اعلیٰ سطح کا معیار فراہم کرتا ہے۔

کلیدی خصوصیات

•


  پیچیدہ اگواڑے جیومیٹریوں اور 3D شکلوں کے لیے 5-محور کی بیک وقت مشینی

  زیادہ سختی اور کمپن ڈیمپنگ کے لیے ہیوی ڈیوٹی گینٹری کا ڈھانچہ

  بڑے فارمیٹ مشیننگ ایریا بڑے سائز کے پردے کی دیوار کے پینل کو سپورٹ کرتا ہے۔

  ہائی اسپیڈ الیکٹرو اسپنڈل ایلومینیم اور اسٹیل پروفائلز کے لیے موزوں ہے۔

  مسلسل مشینی کے لیے خودکار ٹول چینجر (ATC)

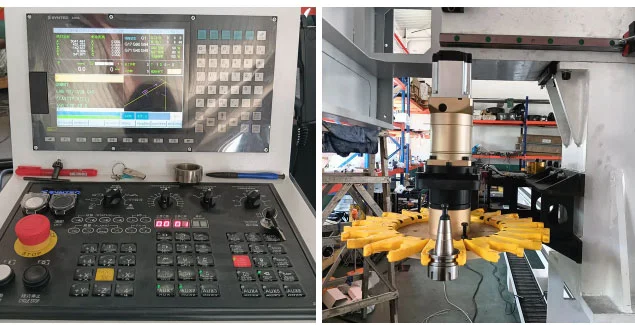

  اعلی درجے کا CNC کنٹرول سسٹم مین اسٹریم CAD/CAM سافٹ ویئر کے ساتھ مطابقت رکھتا ہے۔

  متحد اور ماڈیولر پردے کی دیوار کی پیداوار کے لئے مرضی کے مطابق ترتیب

  CE عالمی بعد فروخت کی حمایت کے ساتھ مصدقہ




تکنیکی وضاحتیں

یہ کیسے کام کرتا ہے۔

. CAD / CAM پروگرامنگ

آرکیٹیکچرل پردے کی دیوار کے ڈیزائن CAD سافٹ ویئر میں بنائے جاتے ہیں اور CAM کے ذریعے CNC ٹول پاتھ میں تبدیل ہوتے ہیں۔ یہ نظام پیچیدہ اگواڑے جیومیٹریوں کے لیے بہترین کاٹنے والے زاویوں، آلے کی رفتار اور مشینی ترتیب کا حساب لگاتا ہے۔

2. ورک پیس کلیمپنگ

لمبے ایلومینیم یا اسٹیل کے پردے کی وال پروفائلز کے ساتھ ساتھ بڑے سائز کے اگواڑے کے پینلز کو محفوظ طریقے سے CNC کے زیر کنٹرول ورک ٹیبل پر انڈیپٹیو نیومیٹک کلیمپس کا استعمال کرتے ہوئے فکس کیا جاتا ہے جو مشینی علاقوں سے بچتے ہیں اور خرابی کو روکتے ہیں۔

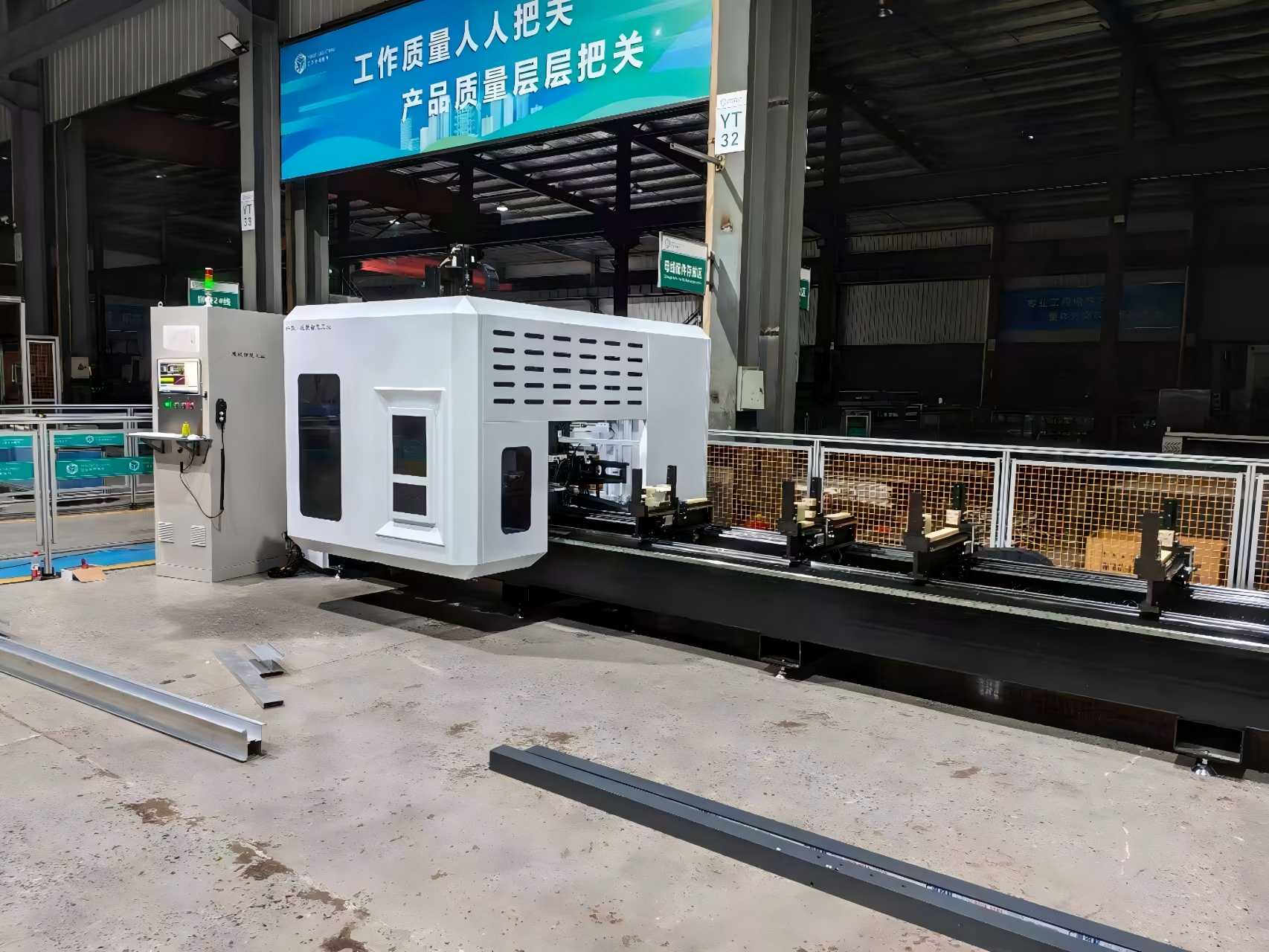

3. گینٹری موومنٹ (X/Y/Z محور)

پل کی قسم کی گینٹری X-axis (لمبائی) کے ساتھ ساتھ حرکت کرتی ہے، جبکہ مشینی سر Y-axis (چوڑائی) اور Z-axis (اونچائی) کے پار سفر کرتا ہے۔ یہ بڑے فارمیٹ کی ٹریول رینج پورے سائز کے پردے کی دیوار کے اجزاء کی بلاتعطل مشینی مدد کرتی ہے۔

4. 5-محور بیک وقت مشینی (A/C محور)

لکیری حرکت کے علاوہ، سپنڈل کا سر A-axis کے ذریعے جھکتا ہے اور C-axis کے ذریعے گھومتا ہے، جس سے کمپاؤنڈ اینگل ملنگ، ڈرینیج گروو مشیننگ، اور 3D کنٹور کٹنگ بغیر ورک پیس کو ہٹائے جا سکتا ہے۔

5. خودکار ٹول چینجنگ (ATC)

ٹول میگزین میں ڈرلز، اینڈ ملز، نلکے اور آری بلیڈ محفوظ ہیں۔ اے ٹی سی سائیکل کے دوران ٹولز کو خود بخود تبدیل کرتا ہے، جس سے ایک آپریشن میں پردے کی دیواروں، ٹرانسموں، اور پینلز کی مکمل مشیننگ ممکن ہو جاتی ہے۔

6. صحت سے متعلق آؤٹ پٹ

عمل میں پیمائش اور حقیقی وقت کا معاوضہ جہتی درستگی کو یقینی بناتا ہے۔ تیار شدہ پردے کی دیوار کے اجزاء صاف کناروں، درست سوراخ کی پوزیشنوں، اور پیچیدہ 3D پروفائلز کے ساتھ اسمبلی کے لیے تیار ہیں۔

عمل کا بہاؤ:

CAD ماڈل → CAM ٹول پاتھ → کلیمپنگ → X/Y/Z گینٹری موشن → A/C ایکسس ٹیلٹنگ → ملنگ / ڈرلنگ / ٹیپنگ → پردے کی دیوار کا مکمل حصہ

اہم درخواست کا دائرہ کار

کے لئے عام ایپلی کیشنزپردے کی دیوار کے لیے 5-Axis Gantry مشینی مرکزشامل ہیں:

1. اونچی عمارت میں متحد ایلومینیم کے پردے کی دیوار کے فریم
2. پوشیدہ فریم اور ایکسپوزڈ فریم شیشے کے اگواڑے کے اخراج
3. پردے کی دیوار کے کونے کے جوڑ اور خصوصی شکل والے اگواڑے کے پروفائلز
4. سن روم، اسکائی لائٹ، اور بڑی ایلومینیم کی کھڑکی اور دروازے کی پروفائلز
5. پوائنٹ سپورٹڈ شیشے کے پردے کی وال ایلومینیم سپورٹ بریکٹ
6. صنعتی ایلومینیم اگواڑا اور آرائشی اسٹیل وال پروفائلز
7. ایرو اسپیس ہلکے وزن والے ایلومینیم پروفائلز (کراس انڈسٹری سے ہم آہنگ)

مناسب خام مال: 6063 ایلومینیم مرکب، کھوکھلی اخراج، ٹھوس ایلومینیم، پتلی دیوار اسٹیل، پی وی سی آرکیٹیکچرل پروفائلز۔

اکثر پوچھے گئے سوالات

1. یہ مشین کون سے مواد پر عمل کر سکتی ہے؟

یہ ایلومینیم کے پردے کی وال پروفائلز کے لیے موزوں ہے اور اسٹیل اور جامع اگواڑے کے مواد کو بھی سپورٹ کرتا ہے۔

2. کیا یہ مشین متحد پردے کی دیواروں کے لیے موزوں ہے؟

جی ہاں بڑے گینٹری اسپین اور 5 محور کی صلاحیت اسے متحد اور ماڈیولر اگواڑے کے نظام کے لیے مثالی بناتی ہے۔

3. کیا مشینی علاقے کو اپنی مرضی کے مطابق کیا جا سکتا ہے؟

جی ہاں X / Y / Z سفر اور گینٹری کی چوڑائی منصوبے کی ضروریات کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے.

4. کون سے کنٹرول سسٹم کی حمایت کی جاتی ہے؟

معیاری اختیارات میں Siemens، Fanuc، اور OSAI شامل ہیں، سبھی مرکزی دھارے کے CAD/CAM سافٹ ویئر کے ساتھ مطابقت رکھتے ہیں۔

5. کیا مشین خودکار پیداوار لائنوں کی حمایت کرتی ہے؟

جی ہاں اسے مسلسل پیداوار کے لیے خودکار لوڈنگ اور ان لوڈنگ سسٹم کے ساتھ مربوط کیا جا سکتا ہے۔

اس مشین کا انتخاب کیوں کریں۔

سنگل سیٹ اپ کی کارکردگی - بار بار کلیمپنگ نہیں، زاویہ کی کم غلطیاں

آرکیٹیکچرل معیارات کے لیے درستگی - ظاہر ہونے والی اگواڑی کی سطحوں کے لیے ±0.05 ملی میٹر درستگی

توسیع پذیر پیداوار - چھوٹے بیچ کی تخصیص اور بڑے پیمانے پر پیداوار دونوں کے لیے موزوں ہے۔

عالمی تعمیل - بین الاقوامی منصوبوں کے لیے CE مصدقہ اور انجینئرڈ
