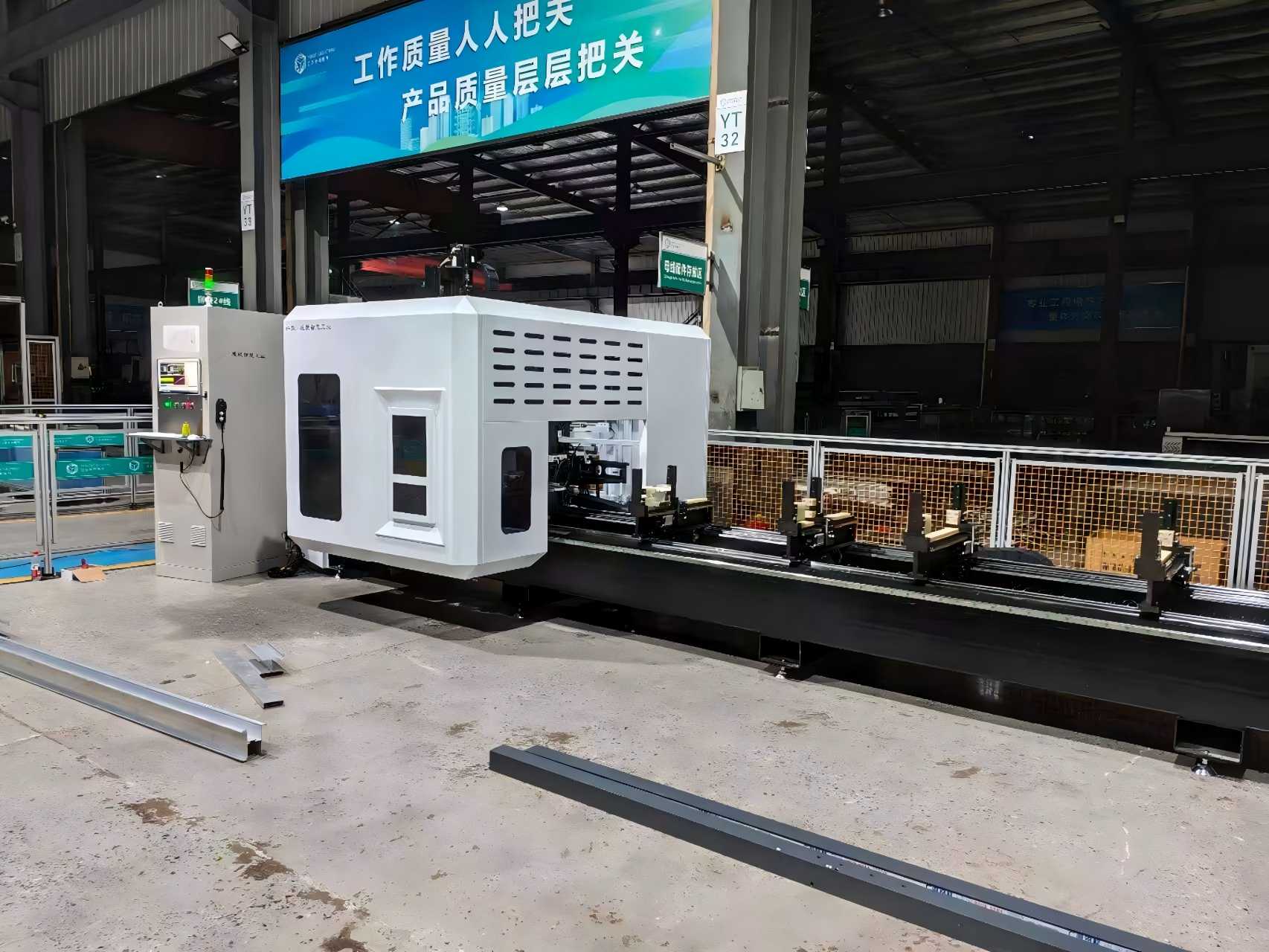

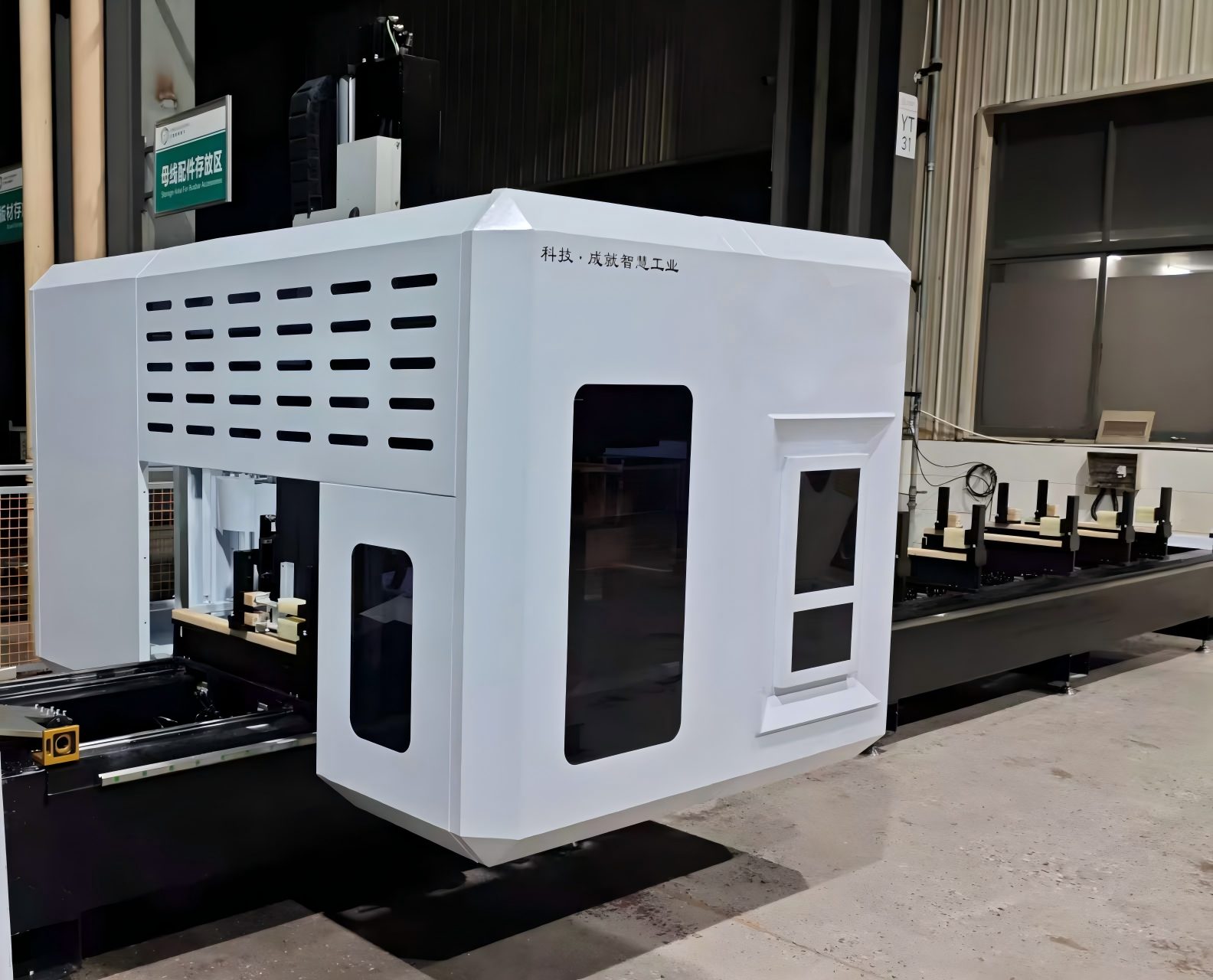

پردے کی دیوار کی تعمیر کے لیے تیز رفتار 5-ایکسس گینٹری مشینی مرکز

ہمارا ہائی-ریگیڈیٹی 5-ایکسس گینٹری مشیننگ سینٹر تعمیراتی پردے کی دیوار اور اگواڑے کی صنعت کے لیے مقصد سے بنایا گیا ہے۔ یہ بڑے فارمیٹ ایلومینیم پروفائلز، یونائیٹائزڈ کرٹین وال پینلز، اور ±0.05 ملی میٹر پوزیشننگ کی درستگی کے ساتھ پیچیدہ جیومیٹریوں کی مشینی کرنے میں بہترین ہے۔ تیز رفتار ملنگ، ڈرلنگ، ٹیپنگ اور کاٹنے کے لیے ڈیزائن کیا گیا ہے، یہ اعلی سطح کے معیار کو یقینی بناتے ہوئے فیبریکیشن کی کارکردگی کو نمایاں طور پر بہتر بناتا ہے۔ CE جامع بعد از فروخت سپورٹ کے ساتھ تصدیق شدہ۔

کلیدی خصوصیات

• 5-محور بیک وقت مشینی - پیچیدہ اگواڑے جیومیٹریوں اور 3D شکلوں کے لیے مثالی۔

  ہیوی ڈیوٹی گینٹری کا ڈھانچہ - طویل مدتی درستگی کے لیے اعلی سختی اور بہترین وائبریشن ڈیمپنگ۔

  بڑے فارمیٹ مشیننگ ایریا - بڑے سائز کے پردے کی دیوار کے پینلز، ملیئنز اور ٹرانسومس کو سپورٹ کرتا ہے۔

  تیز رفتار سپنڈل - ایلومینیم اور اسٹیل پروفائل مشینی کے لیے موزوں ہے۔

  آٹومیٹک ٹول چینجر (ATC) - ڈاؤن ٹائم کو کم کرتا ہے اور پیداواری صلاحیت کو بہتر بناتا ہے۔

  صارف دوست CNC سسٹم - مرکزی دھارے کے CAD/CAM سافٹ ویئر کے ساتھ ہم آہنگ۔

  حسب ضرورت کنفیگریشن - عالمی ٹھیکیداروں کے لیے OEM/ODM حل دستیاب ہیں۔




تکنیکی وضاحتیں

یہ کیسے کام کرتا ہے۔

CAD / CAM ان پٹ

پردے کی دیوار کا پینل یا ایلومینیم پروفائل سب سے پہلے CAD (LogiKal، SchüCal، SolidWorks، وغیرہ) میں بنایا گیا ہے۔

CAM سافٹ ویئر 3D ماڈل کو ٹول پاتھ اور جی کوڈ میں تبدیل کرتا ہے، بشمول کٹنگ اینگل، فیڈ ریٹ، اسپنڈل اسپیڈ، اور ٹول کی تبدیلی کی ترتیب۔

2. workpiece کلیمپ

لمبے ایلومینیم/اسٹیل کے پردے کی وال پروفائلز یا بڑے اگواڑے کے پینل CNC کے زیر کنٹرول حرکت پذیر کلیمپس کا استعمال کرتے ہوئے مشین کے بستر پر فکس کیے جاتے ہیں۔

تصادم سے بچنے کے لیے کلیمپ خود بخود پوزیشن میں رہتے ہیں اور اس حصے کو بغیر کسی خرابی کے پکڑ لیتے ہیں۔

3. Gantry ڈھانچہ X/Y میں حرکت کرتا ہے۔

مشین ایک پل کی قسم کی گینٹری کا استعمال کرتی ہے:

X-axis = gantry پروفائل/پینل کی لمبائی کے ساتھ حرکت کرتا ہے۔

Y-axis = مشینی سر چوڑائی میں حرکت کرتا ہے۔

Z-axis = تکلا اوپر/نیچے حرکت کرتا ہے۔

یہ بڑے پردے کی دیوار کے حصوں کے لیے ایک بڑا، کھلا کام کا علاقہ فراہم کرتا ہے۔

4. دو روٹری محور تکلا کو جھکاتے ہیں۔

X/Y/Z کے علاوہ، مشین میں ہے:

A-axis = X کے گرد جھکاؤ

C-axis = Z کے گرد گھمائیں۔

(یا B/C سر کے ڈیزائن پر منحصر ہے)

اس لیے اسپنڈل کمپاؤنڈ مائٹرز، اینگلڈ ڈرینج ہولز، 3D اگواڑے کی شکل، اور سائیڈ فیچرز کو بغیر کسی حصے کو کھولے کاٹ سکتا ہے۔

5. 5 محور بیک وقت کاٹنے

CNC کنٹرولر لکیری + روٹری محور کو ایک ساتھ چلاتا ہے۔

ٹول سطح کے بہترین زاویہ پر رہتا ہے → ہموار تکمیل، کم چہچہانا، کوئی ری فکسچر نہیں ہے۔

ایک سیٹ اپ میں عام آپریشنز:

ختم کی گھسائی کرنے والی

سوراخ کرنا / ٹیپ کرنا

گروونگ

میٹر کاٹنا

بلیڈ کاٹتے ہوئے دیکھا

پیچیدہ چہرے کے لئے 3D سموچ کی گھسائی کرنے والی

6. خودکار ٹول کو تبدیل کرنا

اوزار ایک میگزین میں محفوظ کیے جاتے ہیں (ڈرل، اینڈ ملز، نلکے، آری بلیڈ)۔

پروگرام کے دوران ATC ٹولز کو خود بخود تبدیل کرتا ہے، اس لیے آپریٹر کی مداخلت کے بغیر ایک پردے کی دیوار کی پروفائل کو مکمل طور پر مشین بنایا جا سکتا ہے۔

7. عمل میں چیکنگ اور آؤٹ پٹ

پروب/انکوڈرز پوزیشن اور ٹول کنڈیشن چیک کرتے ہیں۔

CNC حقیقی وقت میں انحراف کی تلافی کرتا ہے۔

نتیجہ: ایک تیار شدہ پردے کی دیوار ملیون، ٹرانسوم، یا اگواڑا پینل جس میں درست سوراخ، نالیوں، اور پیچیدہ زاویے ہیں — اسمبلی کے لیے تیار ہیں۔

اہم درخواست کا دائرہ کار

کے لئے عام ایپلی کیشنزپردے کی دیوار کے لیے 5-Axis Gantry مشینی مرکزشامل ہیں:

1. اونچی عمارت میں متحد ایلومینیم کے پردے کی دیوار کے فریم
2. پوشیدہ فریم اور ایکسپوزڈ فریم شیشے کے اگواڑے کے اخراج
3. پردے کی دیوار کے کونے کے جوڑ اور خصوصی شکل والے اگواڑے کے پروفائلز
4. سن روم، اسکائی لائٹ، اور بڑی ایلومینیم کی کھڑکی اور دروازے کی پروفائلز
5. پوائنٹ سپورٹڈ شیشے کے پردے کی وال ایلومینیم سپورٹ بریکٹ
6. صنعتی ایلومینیم اگواڑا اور آرائشی اسٹیل وال پروفائلز
7. ایرو اسپیس ہلکے وزن والے ایلومینیم پروفائلز (کراس انڈسٹری سے ہم آہنگ)

مناسب خام مال: 6063 ایلومینیم مرکب، کھوکھلی اخراج، ٹھوس ایلومینیم، پتلی دیوار اسٹیل، پی وی سی آرکیٹیکچرل پروفائلز۔

درخواست کے منظرنامے۔

متحد پردے کی دیوار کی پیداوار

آرکیٹیکچرل اگواڑے کے پینلز

ایلومینیم ملینز اور ٹرانسوم

پیچیدہ پردے کی دیوار جیومیٹری

شیشے کے پردے کی دیوار کی نالی کی مشیننگ

سٹیل کے پردے کی دیوار کے ساختی فریم
